SPWM-150-24DA2Q

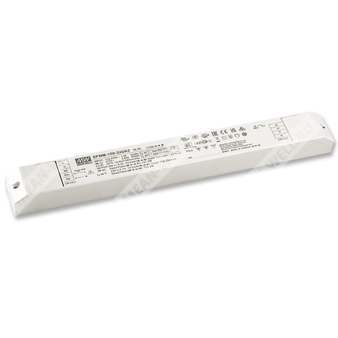

SPWM-150-24DA2Q - источник питания 24 В с PWM-выходом и 4-канальным управлением DALI-2/DT8 для LED-систем.
Расшифровка партномера
| Позиция | Значение |
| SPWM | Серия источников питания с постоянным напряжением и PWM-выходом |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA2Q | Исполнение DALI-2 с управлением DT8, 4 канала выхода |
Назначение и общая характеристика
SPWM-150-24DA2Q представляет собой AC/DC источник питания для светодиодных систем с режимом постоянного напряжения и PWM-стилем выхода. Изделие предназначено для питания светодиодных лент и светотехнических систем, где требуется стабильное выходное напряжение 24 В, высокая энергоэффективность и управление яркостью/цветом по интерфейсу DALI-2. Исполнение DA2Q обеспечивает 4-канальный выход и поддержку DT8, что делает устройство пригодным для систем tunable white и RGBW.
Особенности
- Выход постоянного напряжения 24 В.
- Номинальная мощность до 150 Вт.
- PWM-стиль выходного сигнала для светодиодных нагрузок.
- 4 канала выхода для цветового и яркостного управления.
- Поддержка DALI-2 с DT8.
- Минимальный уровень диммирования: 0,1% для DALI-2.
- Бесвентиляторное охлаждение за счёт естественной конвекции.
- Пластиковый корпус, класс II, PFC-коррекция.
- Потребление в режиме ожидания менее 0,5 Вт.
- Отсутствие мерцания, соответствие требованиям CE ErP.
Описание
Серия SPWM-150 — это AC/DC LED-драйверы мощностью 150 Вт, работающие в режиме постоянного напряжения с PWM-выходом. Архитектура устройства позволяет поддерживать однородность яркости и цветовой температуры при работе со светодиодными лентами различного типа. Для версии DA2Q реализовано 4-канальное управление, рассчитанное на системы RGBW и tunable white.
Диапазон входного напряжения составляет 100...305 В переменного тока либо 156...410 В постоянного тока. Устройство рассчитано на работу при естественной конвекции и допускает эксплуатацию при температуре корпуса от -20 до +80 °C. Максимальная эффективность достигает 93%.
Для исполнения DA2Q предусмотрено управление по DALI-2 с DT8, а также PUSH-управление. Внутренние режимы конфигурируются DIP-переключателями и позволяют использовать изделие как для одного логического канала, так и для многоканальных сценариев управления.
Технические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Максимальный выходной ток | 6,3 А |
| Максимальная выходная мощность | 151,2 Вт |
| Регулировка выходного напряжения | 23...26 В |
| Частота ШИМ-выхода | 3,2 кГц |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время нарастания | 80 мс при 230 В AC; 80 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
| Параметр | Значение |
| Диапазон входного напряжения | 100...305 В AC; 156...410 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| КНИ | <10% при нагрузке ≥50% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 55 А, импульс 500 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток потребления | 1,5 А при 115 В AC; 1 А при 230 В AC; 0,8 А при 277 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Параметр | Значение |
| Перегрузка | 105...150%, режим hiccup, автоматическое восстановление после устранения причины |
| Короткое замыкание | Для исполнения DA2Q: режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | 27...36 В |
| Перегрев | Отключение выходного напряжения, повторное включение после устранения неисправности |
| Параметр | Значение |
| Рабочая температура | -20...+80 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 5...100 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Максимальная температура корпуса | 80 °C |
| Параметр | Значение |
| Стандарты безопасности | UL8750 (Class P), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; GB/T19510.1, GB/T19510.213; EAC TP TC 004; конструкция в соответствии с AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-эмиссия | BS EN/EN55015 (CISPR15), GB/T17743; BS EN/EN61000-3-2, GB 17625.1; BS EN/EN61000-3-3 |
| ЭМС-иммунитет | BS EN/EN61547 |
| DALI-стандарты | IEC62386-101, IEC62386-102, IEC62386-207 (DT6), IEC62386-209 (DT8), DALI Part 251 |
| Параметр | Значение |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| MTBF | 1926,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 158,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 340 × 38 × 28,5 мм |
| Масса | 0,40 кг |
| Упаковка | 30 шт. / 12,5 кг / 0,66 CUFT |
| Монтажная длина корпуса | 305 мм |
Режимы диммирования и управления
DALI-2 / DT8
Исполнение DA2Q поддерживает управление по DALI-2 с DT8. Для 4-канального выхода реализуются режимы управления цветовой температурой, яркостью, а также RGBW-сценарии. В зависимости от конфигурации DIP-переключателей устройство может работать как:
- 1 логический блок RGBW, 1 DALI-адрес;
- 1 логический блок tunable white, 1 DALI-адрес;
- 4 логических блока LED с DT6, 4 DALI-адреса;
- 2 логических блока tunable white, 2 DALI-адреса;
- смешанный режим DT6 + DT8, 2 DALI-адреса.
PUSH-диммирование
Поддерживается первичное PUSH-диммирование. До 10 драйверов могут синхронно управляться одной кнопкой, максимальная длина линии от кнопки до последнего драйвера — 20 м. Для DA2Q предусмотрены PUSH 1 для яркости и PUSH 2 для цвета. Короткое нажатие выполняет включение/выключение, длительное — изменение яркости или цветовой температуры/цвета в зависимости от режима.
3-в-1 диммирование
Для других вариантов серии поддерживается управление через DIM+ и DIM- методами 0...10 В DC, 10 В PWM и сопротивлением. Для исполнения DA2Q основной акцент сделан на DALI-2/DT8 и PUSH-управлении.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в графиках статических характеристик.
- Длительность времени запуска измерена при первом холодном старте; повторное включение может увеличить это время.
- Источник питания следует рассматривать как компонент, работающий в составе конечного оборудования; ЭМС-параметры должны подтверждаться повторно после окончательной установки.
- Типовой срок службы указан при Tcase около 75 °C или ниже.
- Дерейтинг по температуре окружающей среды для бесвентиляторных моделей составляет 3,5 °C/1000 м при высоте выше 2000 м.
- Подключение к ёмкостной нагрузке не рекомендуется.
- Изделие не предназначено для применения в жилых установках как самостоятельное независимое устройство управления LED без соответствующей проверки.
- Для функций DALI power on и interruption regulation время запуска необходимо проверять с совместимым контроллером DALI; в противном случае для DA2 может быть более 0,5 с.
- При напряжении сети ниже 110 В AC при температуре -20 °C возможен повторный запуск в течение 5 с после включения.
