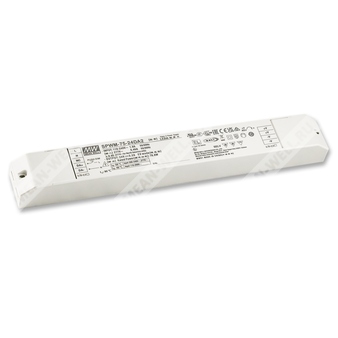

SPWM-75-12 - 75-ваттный источник питания для светодиодных нагрузок с постоянным напряжением и ШИМ-регулированием.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| SPWM |
Серия источников питания с ШИМ-выходом |
| 75 |
Номинальная мощность 75 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение
SPWM-75-12 относится к серии AC/DC источников питания Mean Well для светодиодных систем с постоянным напряжением на выходе и ШИМ-стилистикой регулирования яркости. Устройство предназначено для питания светодиодных лент и других низковольтных светодиодных нагрузок, где важно поддерживать стабильное напряжение и управлять световым потоком без заметного мерцания.
Особенности
- Поддержка управления DALI-2, включая DT6 (диммирование) или DT8 (настраиваемая белая точка / RGBW).
- Выход постоянного напряжения с ШИМ-формированием, от 1 до 4 каналов.
- Потребление в режиме ожидания менее 0,5 Вт.
- Отсутствие мерцания, соответствие директиве CE ErP.
- Пластиковый корпус, класс изоляции II, схема с коррекцией коэффициента мощности.
- Варианты исполнения: 3-в-1 диммирование, DALI-2 + PUSH-диммирование.
- Минимальный уровень диммирования 0,1% для DALI-2.
- Охлаждение за счёт свободной конвекции воздуха.
- Рабочий ресурс и параметры надёжности приведены в разделе MTBF.
Области применения
- Светодиодные ленты: CW / WW / Tunable / RGBW.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Системы управления освещением для бытовых объектов.
- Автоматизация зданий по интерфейсу DALI.
Описание
Серия SPWM-75 представляет собой источники питания переменного/постоянного тока мощностью 75 Вт с режимом постоянного напряжения и ШИМ-выходом. Конструкция предназначена для сохранения цветовой температуры и равномерности яркости при работе со всеми типами светодиодных лент. Устройство работает от сети 100…305 В AC и доступно в модификациях на 12 В и 24 В. Благодаря высокому КПД до 90% и бескулерной конструкции серия рассчитана на работу при температуре корпуса до +90 °C при свободной конвекции. Для управления доступны различные функции диммирования, включая DALI-2, PUSH и 3-в-1 аналоговое диммирование.
Параметры выхода
| Параметр |
SPWM-75-12 |
| Номинальное выходное напряжение |
12 В |
| Максимальный выходной ток |
6,3 А |
| Максимальная выходная мощность |
75,6 Вт |
| Диапазон регулировки напряжения |
11…14 В |
| Частота ШИМ |
3,2 кГц |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
100…305 В AC |
| Диапазон входного напряжения постоянного тока |
156…410 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Потребляемый ток при 115 В AC |
0,9 А тип. |
| Потребляемый ток при 230 В AC |
0,45 А тип. |
| Потребляемый ток при 277 В AC |
0,38 А тип. |
| Пусковой ток |
50 А холодный старт, длительность импульса 500 мкс, измерение при 50% Ipeak, при 230 В AC; согласно NEMA 410 |
| Диапазон удержания после запуска |
500 мс, 80 мс / 230 В AC; 1200 мс, 80 мс / 115 В AC |
| Коэффициент мощности |
>0,97 / 115 В AC; >0,95 / 230 В AC; >0,92 / 277 В AC при полной нагрузке |
| Коэффициент пульсаций и шумов |
Отсутствие мерцания; PstLM ≤ 1, SVM ≤ 0,4 |
Параметры защиты
| Параметр |
Значение |
| Перегрузка |
105…135%, режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Для исполнения BLANK: отключение выходного напряжения и восстановление после повторного включения; для исполнений DA2 / DA2Q: режим hiccup с автоматическим восстановлением |
| Перенапряжение |
15…20 В |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-20…+90 °C по корпусу |
| Максимальная температура корпуса |
+90 °C |
| Рабочая влажность |
20…95 % относительной влажности, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10…95 % относительной влажности |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация |
5…100 Гц, 2G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
| Высотная поправка |
При высоте выше 2000 м: снижение допустимой температуры на 3,5 °C/1000 м для моделей без вентилятора |
Электрическая прочность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия |
BS EN/EN55015 (CISPR15), GB/T17743; гармонические токи — BS EN/EN61000-3-2, GB 17625.1; пульсации напряжения — BS EN/EN61000-3-3 |
| Иммунитет |
BS EN/EN61547; ESD — уровень 3, 8 кВ воздух / уровень 2, 4 кВ контакт; радиопомехи — уровень 2; EFT/Burst — уровень 2; Surge — уровень 4, 2 кВ line-line; проводимые помехи — уровень 2; магнитное поле — уровень 2; провалы и прерывания — 30% на 10 периодов, 100% прерывание на 0,5 периода |
Светотехнические и эксплуатационные показатели
| Параметр |
Значение |
| Эффективность |
До 90% |
| Фликер |
PstLM ≤ 1, SVM ≤ 0,4 |
| Средняя наработка на отказ |
2396,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 205,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Размеры |
290 × 38 × 28,5 мм |
| Масса |
0,31 кг |
| Упаковка |
42 шт.; 13,8 кг; 0,67 куб. фута |
Варианты управления и совместимость
3-в-1 диммирование
Регулировка выходного уровня возможна подачей сигнала 0…10 В DC, ШИМ-сигнала 10 В или сопротивления между входами DIM+ и DIM-.
PUSH-диммирование
Для исполнений DA2 и DA2Q предусмотрено импульсное управление с одной или двумя кнопками. Возможна синхронная работа до 10 драйверов при использовании одной общей кнопки. Максимальная длина кабеля от кнопки до последнего драйвера — 20 м.
DALI-интерфейс
Для версии DA2Q реализован 4-канальный выход с режимами DT6 и DT8, включая RGBW и Tunable White. Для DT8 доступен расширенный режим цветового управления, где суммарный коэффициент заполнения может достигать 400% при подаче команд DALI.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в характеристике статического режима.
- Время запуска измерено при первом холодном пуске. Повторное включение/выключение может увеличить время запуска.
- Драйвер предназначен для работы в составе конечного оборудования. После окончательной установки изделие должно быть повторно квалифицировано по требованиям ЭМС.
- Заявленный ресурс более 50 000 часов обеспечивается при температуре корпуса, в частности в контрольной точке Tc, около 75 °C или ниже.
- Высотная температурная дерейтинг-коррекция составляет 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Не рекомендуется подключение к ёмкостным нагрузкам.
- Фликер измеряется при полной нагрузке с источником света производства Mean Well.
- RCM указывается на добровольной основе; независимый LED control gear не относится к жилым установкам.
- Для DALI по IEC 62386-101/102 время запуска необходимо тестировать с контроллером DALI, поддерживающим функцию power-on; иначе для типа DA2 время запуска будет более 0,5 с.
