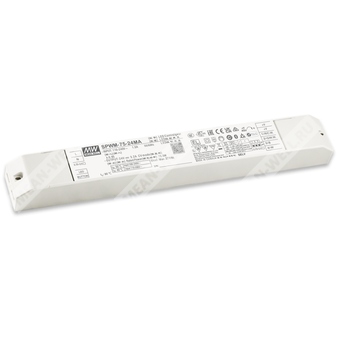

SPWM-75-12MA - 75-ваттный AC/DC LED-драйвер с PWM-выходом постоянного напряжения для систем светодиодного освещения.
Назначение: источник питания для светодиодных лент и светотехнических систем с постоянным напряжением и PWM-управлением выходом, поддерживающий работу с многофункциональными сценариями управления, включая диммирование, цветовую температуру и RGBW.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SPWM | Серия источников питания с PWM-выходом постоянного напряжения |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| MA | Исполнение с функциями на базе технологии Matter over Thread |
Описание
SPWM-75-12MA представляет собой AC/DC драйвер для светодиодной нагрузки мощностью 75 Вт с режимом постоянного напряжения и PWM-типом выходного сигнала. Изделие предназначено для поддержания стабильности цветовой температуры и равномерности яркости при работе со светодиодными лентами различных типов. Серия рассчитана на питание от сети 100–305 В AC и поддерживает также работу от 176–280 В DC. Конструкция выполнена в бескорпусном либо пластиковом исполнении с классом защиты II и PFC-архитектурой. Охлаждение обеспечивается свободной конвекцией воздуха.
Серия поддерживает многоканальные режимы работы, включая диммируемую нагрузку, управление цветовой температурой и RGBW. Выходная частота PWM выбирается DIP-переключателем: 3,2 кГц либо 20 кГц. Для частоты 3,2 кГц или 20 кГц требуется повторный запуск питания переменным током.
Основные особенности
- Технология Matter over Thread, версия Matter 1.5.
- Поддержка нескольких режимов выхода: диммирование, цветовая температура, RGBW.
- PWM-выход постоянного напряжения с 1–4 каналами.
- Отсутствие видимого мерцания, соответствие директиве CE ErP.
- Пластиковый корпус, класс изоляции II, PFC-архитектура.
- Потребление в режиме ожидания менее 0,5 Вт.
- Минимальный уровень диммирования 0,1 %.
- Выбор частоты диммирования 3,2 кГц или 20 кГц.
- Охлаждение за счет естественной конвекции.
- Срок службы более 50 000 часов при условии температуры корпуса Tcase около 75 °C или ниже.
Применение
- Светодиодные ленты: CW, WW, Tunable White, RGBW.
- Декоративное светодиодное освещение.
- Архитектурное освещение.
- Системы управления бытовым освещением.
- Автоматизация зданий на базе Matter.
Электрические параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 75 Вт |
| Выходное напряжение | 12 В |
| Выходной ток | 6,3 А |
| Диапазон подстройки напряжения | 11–14 В |
| Диапазон PWM-частоты | 3,2 кГц или 20 кГц, задается DIP-переключателем |
| Время установки | 2500 мс, 80 мс при 230 В AC; 2500 мс, 80 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
| Диапазон входного напряжения | 100–305 В AC; 156–410 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений | <10 % при нагрузке ≥50 % для 115 В AC и 230 В AC; при нагрузке ≥75 % для 277 В AC |
| КПД | 89 % |
| Пусковой ток | 50 А, длительность импульса 500 мкс, измерение при 50 % Ipeak на 230 В AC, согласно NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании |
Параметры нагрузки и защиты
| Параметр | Значение |
|---|
| Защита от перегрузки | 105–135 %, режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15–20 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -20…+90 °C |
| Максимальная температура корпуса | Tcase = 90 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C, 0…50 °C |
| Вибрация | 5–100 Гц, 2G, 12 мин/цикл, по осям X, Y, Z согласно EN50090-2-2 |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J, BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004 approved; проектирование согласно AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС-излучение | BS EN/EN55015 (CISPR15), GB/T17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB 17625.1 |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| ЭМС-иммунитет | BS EN/EN61547 |
| Электростатический разряд | Уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | Уровень 2 |
| Быстрые переходные процессы | Уровень 2 |
| Импульсные перенапряжения | Уровень 4, 2 кВ, линия-линия |
| Проводимые помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 30 % провал на 10 периодов; 100 % прерывание на 0,5 периода |
Надежность, масса, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 2396,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 205,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 290 × 38 × 28,5 мм |
| Масса | 0,28 кг |
| Упаковка | 42 шт. / 13,5 кг / 0,67 куб. фута |
Назначение выводов
| Разъем | Номер контакта | Назначение |
|---|
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB2 | 1 | +V |
| TB2 | 2 | +V |
| TB2 | 3 | 1/-R/C.W. |
| TB2 | 4 | 2/-G/W.W. |
| TB2 | 5 | 3/-B |
| TB2 | 6 | 4/-W |
Режимы работы и настройка
Выбор конфигурации каналов и типа нагрузки выполняется DIP-переключателем.
| Положение DIP-переключателей | Применение | Количество каналов |
|---|
| 1 ON, 2 ON, 3 -- | 1 логическая единица светодиодной нагрузки, диммируемый свет | 1 |
| 1 OFF, 2 OFF, 3 -- | 1 логическая единица цветного типа, RGB, заводская настройка | 3 |
| 1 OFF, 2 ON, 3 -- | 2 логические единицы, RGB, диммируемый свет | 4 |
| 1 ON, 2 OFF, 3 -- | 1 логическая единица цветовой температуры, CCT | 2 |
| Положение DIP-переключателей | Частота PWM |
|---|
| 3 OFF | 3,2 кГц, требуется повторный запуск питания переменным током |
| 3 ON | 20 кГц, требуется повторный запуск питания переменным током |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует обращаться к разделу статических характеристик.
- Время установки измеряется при первом холодном старте. Повторное включение/выключение драйвера может увеличить время установки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС-характеристики зависят от полной установки, конечный изготовитель должен повторно подтвердить соответствие ЭМС-директивам для завершённой системы.
- Заявленный типичный ресурс более 50 000 часов обеспечивается при температуре корпуса Tcase, особенно в точке Tc или TMP, около 75 °C или ниже.
- Дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Не рекомендуется подключение к ёмкостным нагрузкам.
- Мерцание измеряется при полной нагрузке с использованием источника света, предоставленного MEAN WELL.
- RCM является добровольной сертификацией. Независимый LED-аппаратура управления неклассифицированного типа не подходит для жилых установок.
