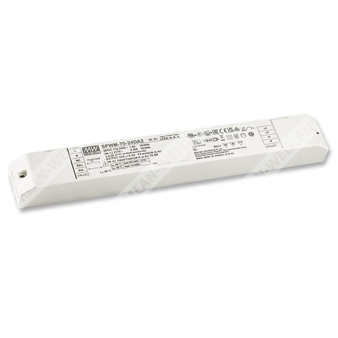

SPWM-75-24 - 75-ваттный AC/DC PWM-драйвер постоянного напряжения для светодиодных лент с DALI-2 и четырёхканальным выходом.
Назначение
SPWM-75-24 представляет собой импульсный источник питания для светодиодных систем с постоянным напряжением 24 В и PWM-выходом, предназначенный для управления яркостью, цветовой температурой и RGBW-нагрузками в составе систем DALI-2 и локального управления.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SPWM |
Серия светодиодных драйверов с постоянным напряжением и PWM-выходом |
| 75 |
Номинальная мощность 75 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Описание
Серия SPWM-75 представляет собой AC/DC-драйверы для светодиодов в режиме постоянного напряжения с PWM-формированием выходного сигнала. Устройство поддерживает различные схемы управления в зависимости от исполнения: базовое 3-в-1 диммирование, DALI-2 с DT6 для одноканального управления и DALI-2 с DT8 для четырёхканального управления. Применение PWM-выхода позволяет сохранять цветовую температуру и равномерность яркости при работе со светодиодными лентами различных типов.
Модель SPWM-75-24 рассчитана на выход 24 В, относится к 75-ваттному классу и выполнена в корпусе для работы с естественным охлаждением за счёт свободной конвекции воздуха.
Особенности
- Режим постоянного напряжения с PWM-выходом.
- Поддержка DALI-2: DT6 для диммирования и DT8 для управления tunable white / RGBW.
- Возможность 3-в-1 диммирования: 0–10 В DC, PWM-сигнал 10 В и сопротивление.
- Минимальный уровень диммирования: 0,1% для DALI-2.
- Потребление в режиме ожидания: менее 0,5 Вт.
- Бесвентиляторное исполнение, охлаждение свободной конвекцией.
- Пластиковый корпус класса II.
- Поддержка функции PUSH для DA2/DA2Q-исполнений.
- Flicker-free, соответствует требованиям CE ErP.
Применение
- Светодиодные ленты CW/WW/Tunable/RGBW.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Системы управления освещением жилых и коммерческих объектов.
- Автоматизация зданий по DALI.
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Максимальный выходной ток |
3,2 А |
| Максимальная выходная мощность |
76,8 Вт |
| Диапазон регулировки напряжения |
23–26 В |
| Частота PWM |
3,2 кГц |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
100–305 В AC |
| Диапазон входного напряжения постоянного тока |
156–410 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Потребляемый ток при 115 В AC |
0,9 А |
| Потребляемый ток при 230 В AC |
0,45 А |
| Потребляемый ток при 277 В AC |
0,38 А |
| Пусковой ток |
50 А, холодный старт, длительность импульса 500 мкс, измерение при 50% Ipeak, 230 В AC |
| Время установки |
500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время нарастания |
80 мс |
| Время удержания |
10 мс при 230 В AC или 115 В AC |
| Коэффициент мощности |
>0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| КНИ |
<10% при нагрузке ≥50% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Диапазон напряжения постоянного входа для исполнения с DC-входом |
176–280 В DC, только для DA2/DA2Q |
Параметры эффективности и энергопотребления
| Параметр |
Значение |
| КПД |
89% |
| Потребление в режиме ожидания |
<0,5 Вт при выключенном диммировании |
| Ток утечки |
<0,25 мА при 277 В AC |
Параметры защиты
| Параметр |
Значение |
| Перегрузка |
105–135%, режим hiccup, автоматическое восстановление после устранения причины |
| Короткое замыкание |
Blank type: отключение выходного напряжения, восстановление после повторного включения; DA2/DA2Q: режим hiccup, автоматическое восстановление |
| Перенапряжение |
15–20 В; 27–36 В |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+90 °C по температуре корпуса |
| Максимальная температура корпуса |
90 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
-40…+80 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
5–100 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте |
3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Светотехнические и функциональные характеристики
| Параметр |
Значение |
| Тип управления |
DALI-2 DT6, DALI-2 DT8, 3-в-1 диммирование, PUSH |
| Минимальный уровень диммирования |
0,1% для DALI-2 |
| Частота PWM-выхода |
3,2 кГц, фиксированная |
| Принцип диммирования |
Изменение скважности выходного тока |
| Ток источника диммирования |
100 мкА, тип. |
| Диапазон резистивного диммирования |
0–100 кОм |
| Диапазон PWM-входа диммирования |
300 Гц – 3 кГц |
| Режим RGBW |
Нормализованное управление: суммарная скважность a+b+c+d ≤ 100%; расширенный режим: до 400% по командам DALI |
Соответствие стандартам
| Область |
Стандарт |
| Стандарты DALI |
IEC 62386-101, 102, 207 (DT6), 209 (DT8), DALI Part 251 |
| Безопасность |
UL8750 (Class P), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB/T19510.1, GB/T19510.213, EAC TP TC 004, AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Помехоустойчивость |
BS EN/EN61547 |
| Эмиссия |
BS EN/EN55015 (CISPR15), GB/T17743; BS EN/EN61000-3-2, GB 17625.1 |
| Пульсации питающей сети |
BS EN/EN61000-3-3 |
| Испытание на пробой |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ESD |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-излучение |
Уровень 2 |
| EFT/Burst |
Уровень 2 |
| Surge |
Уровень 4, 2 кВ линия-линия |
| Проведённые помехи |
Уровень 2 |
| Магнитное поле |
Уровень 2 |
| Провалы и прерывания напряжения |
30% провал на 10 периодов; 100% прерывание на 0,5 периода |
Надёжность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
2396,9 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
205,7 тыс. ч, минимум |
Габариты и упаковка
| Параметр |
Значение |
| Габариты |
290 × 38 × 28,5 мм |
| Масса |
0,31 кг |
| Упаковка |
42 шт.; 13,8 кг; 0,67 куб. фута |
Параметры управления и исполнения
| Параметр |
Значение |
| Типы исполнения |
BLANK, DA2, DA2Q |
| BLANK |
3-в-1 диммирование (0–10 В DC, PWM-сигнал 10 В и сопротивление) |
| DA2 |
DALI-2 с DT6, 1 канал выхода |
| DA2Q |
DALI-2 с DT8, 4 канала выхода |
| Функция PUSH |
Поддерживается для DA2/DA2Q; до 10 драйверов на одну кнопку; максимальная длина линии от кнопки до последнего драйвера — 20 м |
Назначение выводов
BLANK
| Клеммник |
№ вывода |
Назначение |
| TB1 |
1 |
AC/N |
| TB1 |
2 |
AC/L |
| TB2 |
1 |
+V |
| TB2 |
2 |
+V |
| TB2 |
3 |
-V |
| TB2 |
4 |
-V |
| TB2 |
5 |
DIM- |
| TB2 |
6 |
DIM+ |
DA2
| Клеммник |
№ вывода |
Назначение |
| TB1 |
1 |
AC/N |
| TB1 |
2 |
AC/L |
| TB1 |
3 |
NC |
| TB1 |
4 |
PUSH/L |
| TB1 |
5 |
DA-/N |
| TB2 |
1 |
+V |
| TB2 |
2 |
+V |
| TB2 |
3 |
-V |
| TB2 |
4 |
-V |
DA2Q
| Клеммник |
№ вывода |
Назначение |
| TB1 |
1 |
AC/N |
| TB1 |
2 |
AC/L |
| TB1 |
3 |
PUSH/L |
| TB1 |
4 |
DA+/L |
| TB1 |
5 |
DA-/N |
| TB2 |
1 |
+V |
| TB2 |
2 |
+V |
| TB2 |
3 |
1/-R/C.W. |
| TB2 |
4 |
2/-G/W.W. |
| TB2 |
5 |
3/-B/C.W. |
| TB2 |
6 |
4/-W/W.W. |
Примечания
- Все параметры, не отмеченные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение выходной нагрузки.
- Время установки измерено при первом холодном пуске; повторные включения могут увеличивать это время.
- Драйвер является компонентом, предназначенным для применения в составе конечного изделия; после монтажа требуется повторная оценка соответствия EMC.
- Срок службы указан для работы при температуре корпуса примерно 75 °C или ниже.
- Для DALI-режима время запуска следует проверять с контроллером, поддерживающим функцию включения по DALI; для DA2 типовое время установки может быть более 0,5 с.
- Не рекомендуется подключение к ёмкостным нагрузкам.
- Международная сертификация RCM приведена на добровольной основе.
- Для высот более 2000 м требуется температурное снижение допустимой нагрузки.
- Фликер измеряется при полной нагрузке с источником света, поставляемым Mean Well.
- Смещения и адресация DALI зависят от выбранного режима исполнения и конфигурации DIP-переключателей.
