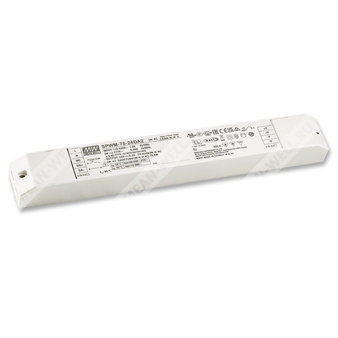

SPWM-75-24DA2 - AC/DC светодиодный драйвер 75 Вт с PWM-выходом 24 В и интерфейсом DALI-2 для диммирования и управления светильниками.
SPWM-75-24DA2 — это источник питания для светодиодных нагрузок с постоянным напряжением 24 В и ШИМ-выходом, предназначенный для систем освещения с поддержкой DALI-2. Устройство обеспечивает управление яркостью и, в зависимости от конфигурации, управление цветовой температурой или RGBW-каналами. Модель относится к серии SPWM-75, рассчитанной на мощность до 75 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SPWM |
Серия источников питания Mean Well с PWM-выходом для светодиодных нагрузок |
| 75 |
Номинальная мощность 75 Вт |
| 24 |
Выходное номинальное напряжение 24 В |
| DA2 |
Исполнение с DALI-2 и DT6 функциями управления |
Основные особенности
- Поддержка DALI-2 управления: DT6 для диммирования и DT8 для настройки цветовой температуры или RGBW.
- Постоянное напряжение с PWM-выходом.
- Выход с 1 до 4 каналов в зависимости от исполнения.
- Потребление в режиме ожидания менее 0,5 Вт.
- Отсутствие видимого мерцания, соответствие требованиям CE ErP.
- Пластиковый корпус, класс защиты II, наличие PFC.
- Вариант функции 3-в-1 для диммирования через DALI-2 плюс PUSH.
- Минимальный уровень диммирования 0,1% для DALI-2.
- Охлаждение за счёт свободной конвекции воздуха.
Области применения
- Светодиодные ленты: CW, WW, Tunable White, RGBW.
- Декоративное светодиодное освещение.
- Архитектурное освещение.
- Домашние системы управления освещением.
- Автоматизация зданий по протоколу DALI.
Описание
Серия SPWM-75 представляет собой AC/DC светодиодные драйверы мощностью 75 Вт, работающие в режиме постоянного напряжения с PWM-стилем выхода. Такое решение позволяет поддерживать стабильность цветовой температуры и равномерность яркости при питании различных типов светодиодных лент. Серия рассчитана на входное напряжение переменного тока 100–305 В AC и, для исполнения DA2/DA2Q, также на вход постоянного тока 156–410 В DC. Номинальные выходные напряжения доступны в вариантах 12 В и 24 В. Для модели SPWM-75-24DA2 применяется конфигурация 24 В с DALI-2 управлением типа DT6.
Благодаря высокому КПД до 90% и бескуллерной конструкции устройство пригодно для работы в широком температурном диапазоне при естественной конвекции. Модель оснащена защитами от перегрузки, короткого замыкания, перенапряжения и перегрева. Для DALI-2 исполнения предусмотрена интеграция с контроллерами, поддерживающими функции питания по DALI и управление через PUSH-вход.
Технические параметры
Выход
| Параметр | Значение |
|---|
| Номинальная выходная мощность |
76,8 Вт |
| Номинальное выходное напряжение |
24 В |
| Диапазон регулировки выходного напряжения |
23–26 В |
| Номинальный выходной ток |
3,2 А |
| Тип выходного сигнала |
PWM, постоянное напряжение |
| Частота PWM |
3,2 кГц |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
100–305 В AC; 156–410 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Входной ток |
0,9 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток |
50 А, длительность 500 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Коэффициент мощности |
PF>0,97 при 115 В AC; PF>0,95 при 230 В AC; PF>0,92 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений |
<10% при нагрузке ≥50% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Диапазон напряжения для настройки и времени нарастания |
500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC |
| Время удержания |
10 мс при 230 В AC или 115 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка |
105–135%, режим hiccup, автоматическое восстановление после устранения причины |
| Короткое замыкание |
Blank type: отключение выходного напряжения, восстановление после повторного включения; DA2/DA2Q: режим hiccup, автоматическое восстановление |
| Перенапряжение |
Blank type: отключение выходного напряжения, восстановление после повторного включения; DA2/DA2Q: 27–36 В |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура корпуса |
−20…+90 °C |
| Максимальная температура корпуса |
90 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
−40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
5–100 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции |
Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-иммунитет |
BS EN/EN61547 |
| ЭМС-эмиссия |
BS EN/EN55015 (CISPR15), GB/T17743 |
| Гармонические составляющие |
BS EN/EN61000-3-2, GB 17625.1 |
| Пульсация напряжения сети |
BS EN/EN61000-3-3 |
| ESD |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение |
Уровень 2 |
| EFT/Burst |
Уровень 2 |
| Скачки напряжения |
Уровень 4, 2 кВ линия-линия |
| Проводимые помехи |
Уровень 2 |
| Магнитное поле |
Уровень 2 |
| Провалы и прерывания напряжения |
30% провал на 10 периодов; 100% прерывание на 0,5 периода |
| Стандарты DALI |
IEC62386-101, 102, 207(DT6), 209(DT8), DALI Part 251 |
Прочие параметры
| Параметр | Значение |
|---|
| Стандартная потребляемая мощность в режиме ожидания |
<0,5 Вт при отключённом диммировании |
| Среднее время наработки на отказ |
2396,9 тыс. ч, Telcordia SR-332 (Bellcore); 205,7 тыс. ч, MIL-HDBK-217F (25 °C) |
| Пульсации света |
PstLM ≤ 1, SVM ≤ 0,4 |
| Среднее время наработки на отказ, сокращение |
MTBF |
Габариты и упаковка
| Параметр | Значение |
|---|
| Габаритные размеры |
290 × 38 × 28,5 мм |
| Масса |
0,31 кг |
| Упаковка |
42 шт.; 13,8 кг; 0,67 куб. фута |
Интерфейсы и режимы управления
DALI-2 / DT6 / DT8: изделие поддерживает цифровое управление по DALI-2. Для исполнения DA2 предусмотрен режим DT6, то есть управление яркостью одного канала. Для исполнения DA2Q предусмотрен режим DT8, обеспечивающий управление четырьмя каналами, включая RGBW и Tunable White.
PUSH-диммирование: для моделей DA2 и DA2Q реализовано первичное PUSH-управление. Краткое нажатие включает или выключает выход, длительное нажатие обеспечивает увеличение или уменьшение яркости. Для DA2Q в части цветового управления доступен режим Dim2Warm и переключение между режимами управления каналом W или RGB.
3-в-1 диммирование: для исполнения BLANK предусмотрено управление через 0–10 В DC, PWM-сигнал 10 В или сопротивление. Минимальный уровень диммирования составляет около 6%, а при входном сигнале, близком к 0 В, 0 кОм или 0% ШИМ, выходной ток может снижаться до 0%.
Примечания
- Все параметры, не отмеченные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Длительность времени настройки измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить это время.
- Драйвер является компонентом, предназначенным для работы в составе конечного оборудования. После монтажа конечный изготовитель должен повторно оценивать соответствие ЭМС.
- Типичный срок службы обеспечивается при температуре корпуса около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте свыше 2000 м составляет 3,5 °C на 1000 м для бескулерных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Не рекомендуется подключение к ёмкостным нагрузкам.
- Параметры мерцания измерены при полной нагрузке с источником света, поставляемым Mean Well.
- RCM применяется на добровольной основе; класс независимого LED-аппарата управления без IC не подходит для жилых установок.
- Для функций DALI power-on timing и interruption regulations время настройки необходимо проверять с контроллером DALI, поддерживающим функцию питания при включении.
Для модели SPWM-75-24DA2 ключевыми эксплуатационными признаками являются выход 24 В, мощность класса 75 Вт, поддержка DALI-2 и режим управления яркостью по DT6.
