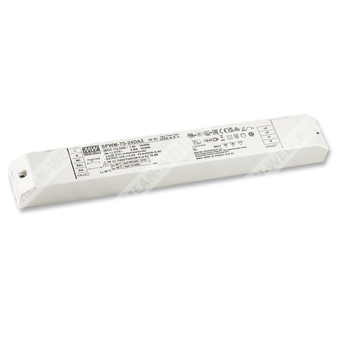

SPWM-75-24DA2Q — импульсный драйвер светодиодов 75 Вт с PWM-выходом и DALI-2 управлением для 24 В нагрузки.
Расшифровка партномера
| Позиция |
Расшифровка |
| SPWM |
Серия источников питания для светодиодных нагрузок с ШИМ-выходом постоянного напряжения |
| 75 |
Номинальная мощность 75 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
| DA2Q |
Вариант с интерфейсом DALI-2 и DT8, 4 канала выхода |
Назначение и общая характеристика
SPWM-75-24DA2Q представляет собой AC/DC светодиодный драйвер мощностью 75 Вт с режимом постоянного напряжения и ШИМ-формированием выходного сигнала. Устройство предназначено для питания светодиодных лент и других светодиодных нагрузок, где требуется стабильное напряжение питания и регулирование яркости, а также управление цветовой температурой или RGBW-каналами через DALI-2.
Серия SPWM-75 работает в широком диапазоне входного напряжения 100–305 В переменного тока и допускает питание от источников постоянного тока 156–410 В. Модификация DA2Q рассчитана на работу с DALI-2 и DT8, имеет 4 канала управления и может использоваться для многоканального управления светодиодной нагрузкой, включая RGBW и Tunable White.
Особенности
- DALI-2, DT8, управление цветовой температурой и/или RGBW доступно для варианта DA2Q.
- Выход постоянного напряжения с PWM-формированием сигнала.
- 4 канала выхода.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Отсутствие мерцания, соответствие директиве CE ErP.
- Пластиковый корпус, класс изоляции II, конструкция с PFC.
- Функции диммирования: DALI-2 и PUSH.
- Минимальный уровень диммирования 0,1% для DALI-2.
- Охлаждение естественной конвекцией без вентилятора.
- Подходит для светодиодных лент CW/WW/Tunable/RGBW.
Области применения
- Светодиодное ленточное освещение.
- Декоративное освещение.
- Архитектурное светодиодное освещение.
- Системы управления освещением жилых и коммерческих объектов.
- Автоматизация зданий по DALI.
Основные электрические параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
75,6 Вт |
| Номинальное выходное напряжение |
24 В |
| Диапазон регулировки выходного напряжения |
23–26 В |
| Номинальный выходной ток |
3,2 А |
| PWM-частота |
3,2 кГц |
| КПД типовой |
90% |
| Коэффициент мощности типовой |
PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC |
| Входной ток типовой |
0,9 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток типовой |
50 А, длительность 500 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки |
<0,25 мА при 277 В AC |
| Диапазон частоты сети |
47–63 Гц |
| Диапазон входного напряжения |
100–305 В AC; 156–410 В DC |
| Время запуска |
500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время нарастания |
80 мс при 230 В AC и 115 В AC |
| Время удержания |
10 мс при 230 В AC или 115 В AC |
Параметры выхода
| Параметр |
Значение |
| Выход |
4 канала |
| Тип режима |
Постоянное напряжение с PWM-выходом |
| Номинальное напряжение |
24 В |
| Диапазон регулировки напряжения |
23–26 В |
| Диапазон перегрузки |
105–135% |
| Режим защиты при перегрузке |
Автовосстановление после устранения неисправности |
| Режим защиты от короткого замыкания |
Для варианта DA2Q: режим hiccup с автовосстановлением после устранения неисправности |
| Защита от перенапряжения |
27–36 В; отключение выхода с восстановлением после повторного включения |
| Защита от перегрева |
Отключение выхода с восстановлением после повторного включения |
Диапазон входных параметров
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC; 156–410 В DC |
| Диапазон частоты входной сети |
47–63 Гц |
| Типовой коэффициент мощности |
PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC |
| Входной ток типовой |
0,9 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток типовой |
50 А при 230 В AC |
Условия эксплуатации и окружающей среды
| Параметр |
Значение |
| Рабочая температура |
От -20 до +90 °C, температура корпуса |
| Максимальная температура корпуса |
90 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность |
От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
| Вибрация |
5–100 Гц, 2G, 12 мин/цикл, по осям X, Y, Z в течение 72 мин на ось |
| Снижение допустимой температуры по высоте |
3,5 °C/1000 м для моделей без вентилятора; свыше 2000 м |
Надежность и ресурс
| Параметр |
Значение |
| MTBF |
2396,9 тыс. ч по Telcordia SR-332 (Bellcore); 205,7 тыс. ч по MIL-HDBK-217F при 25 °C |
| Типовой срок службы |
Более 50 000 ч при температуре корпуса около 75 °C или ниже |
ЭМС и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Сопротивление помехам по ЭМС |
BS EN/EN61547 |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T17743 |
| Проводимые помехи |
BS EN/EN55015 (CISPR15), GB/T17743 |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB 17625.1 |
| Фликер |
BS EN/EN61000-3-3 |
| ESD |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение |
Уровень 2 |
| EFT/Burst |
Уровень 2 |
| Скачки напряжения |
Уровень 4, 2 кВ линия-линия |
| Проводимые помехи по устойчивости |
Уровень 2 |
| Магнитное поле |
Уровень 2 |
| Провалы и прерывания напряжения |
30% провал на 10 периодов; 100% прерывание на 0,5 периода |
| Стандарты безопасности |
UL8750 (Class P), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; проектирование по AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Стандарты DALI |
IEC 62386-101, 102, 207 (DT6), 209 (DT8), DALI Part 251 |
Показатели качества питания
| Параметр |
Значение |
| Пульсации и мерцание |
PstLM ≤ 1, SVM ≤ 0,4 |
| Отсутствие мерцания |
Соответствует требованиям CE ErP |
Сигнал управления и диммирование
Для варианта DA2Q предусмотрено DALI-2 управление с DT8-функциональностью. Поддерживаются режимы управления яркостью и цветом, включая управление несколькими логическими устройствами и адресами DALI. При использовании PUSH-диммирования допускается параллельная работа до 10 драйверов с одной общей кнопкой; максимальная длина кабеля от кнопки до последнего драйвера составляет 20 м.
Для многоканального режима предусмотрены схемы управления цветовой температурой и RGBW. В нормализованном режиме суммарная скважность каналов не должна превышать 100%. В расширенном режиме цветового управления допускается суммарная скважность до 400% при использовании соответствующих команд DALI.
Подключение и назначение выводов
| Клеммник |
Назначение |
| TB1 |
Вход сети и интерфейс управления |
| TB2 |
Выход на светодиодную нагрузку |
Назначение выводов TB1
| Номер вывода |
Назначение |
| 1 |
AC/N |
| 2 |
AC/L |
| 3 |
NC |
| 4 |
PUSH/L |
| 5 |
DA+/L |
| 6 |
DA-/N |
Назначение выводов TB2
| Номер вывода |
Назначение |
| 1 |
+V |
| 2 |
+V |
| 3 |
1/-R/C.W. |
| 4 |
2/-G/W.W. |
| 5 |
3/-B/C.W. |
| 6 |
4/-W/W.W. |
Габаритные размеры и упаковка
| Параметр |
Значение |
| Габариты |
290 × 38 × 28,5 мм |
| Масса |
0,31 кг |
| Упаковка |
42 шт. / 13,8 кг / 0,67 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном пуске; повторное включение может увеличить время запуска.
- Драйвер рассматривается как компонент, применяемый совместно с конечным изделием; ЭМС-параметры должны быть подтверждены на уровне конечной системы.
- Указанный ресурс относится к случаю, когда температура корпуса, в частности контрольная точка Tc, находится около 75 °C или ниже.
- Для высот выше 2000 м требуется температурная дерейтинг-зависимость 3,5 °C/1000 м для моделей без вентилятора.
- Не рекомендуется подключение к емкостной нагрузке.
- Параметр фликера измеряется при полной нагрузке с источником света, поставляемым Mean Well.
- RCM применяется на добровольной основе; для условий жилых установок требуется проверка соответствия по месту применения.
- Для функции DALI power-on timing и interruption regulations время запуска должно проверяться совместно с DALI-контроллером, поддерживающим функцию подачи питания DALI при включении; для варианта DA2 время запуска без такой поддержки может быть более 0,5 с.
Внешне и функционально SPWM-75-24DA2Q относится к классу промышленных светодиодных источников питания с регулируемым PWM-выходом, пригодных для построения систем освещения с централизованным цифровым управлением и адресацией DALI-2.
