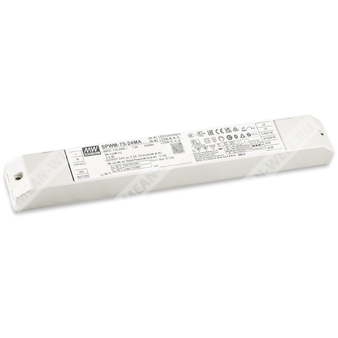

SPWM-75-24MA - импульсный источник питания для светодиодных систем с PWM-выходом и поддержкой Matter.
SPWM-75-24MA — это AC/DC светодиодный драйвер постоянного напряжения мощностью 75 Вт с PWM-формированием выходного сигнала, рассчитанный на питание светодиодных лент и систем светодиодного освещения. Модификация 24MA относится к исполнению на 24 В и функциональному опционному исполнению MA на базе технологии Matter over Thread.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| SPWM | SPWM | Серия источников питания с постоянным напряжением и PWM-выходом |
| 75 | 75 | Номинальная мощность 75 Вт |
| 24 | 24 В | Номинальное выходное напряжение 24 В |
| MA | MA | Функциональное исполнение на базе Matter over Thread |
Описание
Серия SPWM-75-MA представляет собой 75-ваттный AC/DC LED-драйвер, работающий в режиме постоянного напряжения с PWM-выходом. Решение предназначено для поддержания цветовой температуры и равномерности яркости при работе со светодиодными лентами различных типов. Диапазон входного переменного напряжения составляет 100–305 В AC, также предусмотрена работа от 156–410 В DC. Серия выпускается в исполнениях на 12 В и 24 В. За счет высокого КПД, достигающего 90%, и безвентиляторного исполнения устройство может работать при температуре корпуса до +90 °C при свободной конвекции. Модификация MA поддерживает функции на базе Matter over Thread и позволяет выбирать тип нагрузки и частоту PWM посредством DIP-переключателя.
Особенности
- Поддержка Matter over Thread, спецификация Matter 1.5.
- Поддержка нескольких режимов выхода: диммирование, цветовая температура, RGBW.
- Постоянное напряжение с PWM-выходом на 1–4 канала.
- Отсутствие видимого мерцания, соответствие директиве CE ErP.
- Пластиковый корпус, класс II, схема с PFC.
- Потребление в режиме ожидания менее 0,5 Вт.
- Минимальный уровень диммирования 0,1%.
- Выбор частоты диммирования: 3,2 кГц или 20 кГц.
- Охлаждение за счет свободной конвекции воздуха.
- 5-летний гарантийный срок.
Области применения
- Светодиодные ленты: CW, WW, настраиваемая белая, RGBW.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Системы управления освещением в жилых помещениях.
- Автоматизация зданий на базе Matter.
Таблица параметров
Выход
| Параметр | Значение для SPWM-75-24MA |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 3,2 А |
| Номинальная мощность | 76,8 Вт |
| Диапазон регулировки напряжения | 23–26 В |
| Частота PWM | 3,2 кГц или 20 кГц, устанавливается DIP-переключателем |
| Время запуска | 2500 мс при 230 В AC; 2500 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 156–410 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | <10% при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,9 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток | 50 А, холодный пуск, длительность 500 мкс, измерено при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Диапазон постоянного входного напряжения для работы от DC | 176–280 В DC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135%, режим hiccup, восстановление автоматически после устранения неисправности |
| Короткое замыкание | Режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 27–36 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = −20…+90 °C |
| Максимальная температура корпуса | Tcase = 90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 5–100 Гц, 2G, 12 мин/цикл, по осям X, Y, Z согласно EN50090-2-2 |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 2396,9 тыс. ч min по Telcordia SR-332 (Bellcore); 205,7 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Срок службы | Типовой ресурс более 50 000 часов при Tcase около 75 °C или ниже |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN/EN55015 (CISPR15), GB/T17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB 17625.1 |
| Мерцание | BS EN/EN61000-3-3 |
| ЭМС-помехоустойчивость | BS EN/EN61547 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2 |
| EFT/Burst | BS EN/EN61000-4-4, уровень 2 |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11:2020, 30% провал 10 периодов; 100% прерывание 0,5 периода |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (приложение J), BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
Прочее
| Параметр | Значение |
| Степень защиты корпуса по конструкции | Пластиковый корпус, класс II |
| Потребление в режиме ожидания | <0,5 Вт |
| Минимальный уровень диммирования | 0,1% |
| Масса | 0,28 кг |
| Упаковка | 42 шт. / 13,5 кг / 0,67 куб. фута |
| Габариты | 290 × 38 × 28,5 мм (Д × Ш × В) |
Примечания
- Все параметры, не указанные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел характеристик статической нагрузки.
- Время запуска измерено при первом холодном старте. Повторное включение/выключение драйвера может увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; ЭМС-показатели зависят от полной установки, поэтому конечное изделие должно проходить повторную оценку ЭМС.
- Типовой ресурс более 50 000 часов обеспечивается при Tcase, особенно в точке Tc, около 75 °C или ниже.
- Допускается снижение температуры окружающей среды на 3,5 °C на 1000 м для безвентиляторных моделей и на 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Подключение к емкостным нагрузкам не рекомендуется.
- Мерцание измерено при полной нагрузке с источником света, предоставленным Mean Well.
- RCM является добровольной сертификацией. Независимый светодиодный управляющий аппарат без IC-классификации не подходит для жилых установок.
- Функции Matter соответствуют спецификации Matter 1.5.
Подключение и конструктивное исполнение
Драйвер имеет клеммы для входа переменного тока, выходные клеммы постоянного напряжения и элементы настройки: клемму ADJ, кнопку LED BUTTON и DIP-переключатель. Поддерживается подключение 1–4 каналов в зависимости от выбранного режима работы.
Назначение клемм входа: AC/L и AC/N. Назначение выходных клемм: +V, 1/-R/C.W., 2/-G/W.W., 3/-B, 4/-W.
Условия выбора режима работы
Режимы работы, тип нагрузки и частота PWM задаются DIP-переключателем. Предусмотрены режимы для:
- 1 логического блока светодиодов, диммируемый свет;
- 1 логического блока цветового типа, цветовая температура;
- 1 логического блока цветового типа, RGB;
- 2 логических блоков, RGB, диммируемый свет.
Сброс к заводским настройкам
Кнопкой RESET: нажать и удерживать кнопку сброса 10 секунд. После быстрого мигания светодиодного индикатора отпустить кнопку; сброс будет завершен.
Через AC ON/OFF: выполнить строго заданную последовательность включений и выключений питания. При корректном выполнении выходной свет будет мигать 15 секунд. После прекращения мигания сброс считается завершенным.
Установка и размещение антенны
Устройство содержит интегрированную антенну. Для максимальной дальности связи рекомендуется размещать его как можно дальше от вертикальных металлических конструкций. При монтаже на металлической панели антенна не должна быть экранирована; под антенной необходимо выполнить вырез для прохождения радиосигнала. На дальность связи могут влиять условия окружающей среды и положение при монтаже, поэтому требуются натурные проверки на месте установки.
Механические данные
Корпус выполнен в удлиненном исполнении с размерами 290 × 38 × 28,5 мм. Допустимый диапазон зачистки проводников: 6–7 мм. Сечение подключаемых проводников: 0,75–2,50 мм².
