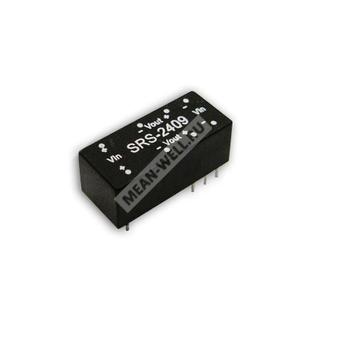

SRS-0505 - миниатюрный изолированный DC-DC преобразователь с одним стабилизированным выходом 5 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SRS |
Серия миниатюрных изолированных DC-DC преобразователей с одним выходом |
| 05 |
Номинальное выходное напряжение 5 В |
| 05 |
Модификация с диапазоном выходного тока 0 ~ 100 мА |
Назначение
Компонент SRS-0505 представляет собой маломощный модульный DC-DC преобразователь с гальванической развязкой входа и выхода, предназначенный для формирования стабилизированного напряжения 5 В в компактных электронных и промышленных узлах.
Особенности
- Изоляция входа и выхода 1500 В DC.
- Встроенная технология SMD.
- Встроенный EMI-фильтр.
- Охлаждение за счет свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Двухрядное исполнение корпуса.
- 100% проверка на прогонном испытании.
- Низкая стоимость при высокой надежности.
- Соответствие требованиям FCC / EAC / CE / UKCA.
Применение
Преобразователь применяется в аппаратуре промышленной электроники, встраиваемых системах, средствах автоматики, измерительной технике, узлах питания микросхем и других устройствах, где требуется компактный изолированный источник питания 5 В.
Основные электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
0 ~ 100 мА |
| Типовая эффективность |
60% |
| Номинальная выходная мощность |
0,5 Вт |
| Шум и пульсации |
100 мВ п-п |
| Точность выходного напряжения |
±2,0% (тип.) / ±3,0% (макс.) |
| Регулирование по линии |
±1,0% |
| Регулирование по нагрузке |
±1,0% |
| Частота преобразования |
50 кГц мин. |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
5 В |
| Диапазон входного напряжения |
4,5 ~ 5,5 В |
| Входной ток при полной нагрузке |
175 мА |
| Входной ток без нагрузки |
37 мА |
| Тип фильтра |
Емкостной |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Диапазон выходного тока |
0 ~ 100 мА |
| Пульсации и шум |
100 мВ п-п |
| Точность выходного напряжения |
±2,0% (тип.) / ±3,0% (макс.) |
Защита
| Параметр |
Значение |
| Перегрузка |
150 ~ 350% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание |
Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Рекомендуемый предохранитель |
Да |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения |
-25 ~ +105 °C |
| Влажность хранения |
10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная емкость |
80 пФ макс. |
| MTBF |
600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты EMC по излучению |
BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Стандарты EMC по помехоустойчивости |
BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Размеры
| Параметр |
Значение |
| Габариты |
22,6 × 9,9 × 8,9 мм |
| Габариты в дюймах |
0,89 × 0,39 × 0,35" |
| Масса |
3,1 г |
| Размер шага выводов |
7,62 мм; 12,7 мм; 3,81 мм; 2,54 мм |
| Размер вывода |
0,50 × 0,30 мм |
| Допуск по размерам |
x.xx: 0,05 мм; x.x или x.xx: 0,5 мм |
Упаковка
| Параметр |
Значение |
| Упаковка |
По 140 шт. в трубке, 3080 шт. в коробке |
| Масса одной трубки |
110 г |
| Масса одной коробки |
16,2 кг |
| Размер коробки |
620 × 230 × 230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Шум и пульсации измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Тестовые условия перегрузки: более 110% от номинальной нагрузки или короткое замыкание более 30 секунд.
