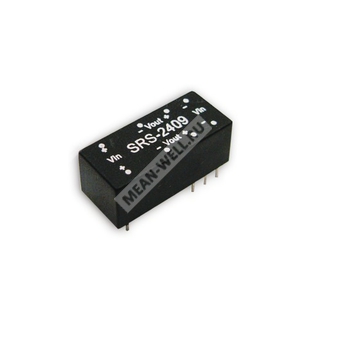

SRS-0509 — изолированный DC-DC преобразователь 0,5 Вт с одним стабилизированным выходом 9 В.
Компонент SRS-0509 представляет собой миниатюрный изолированный DC-DC преобразователь серии SRS с одним стабилизированным выходом, предназначенный для преобразования и гальванически развязанного питания маломощных узлов промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция |
Значение |
| SRS |
Серия маломощных изолированных DC-DC преобразователей с одним выходом |
| 05 |
Номинальное входное напряжение 5 В для семейства |
| 09 |
Номинальное выходное напряжение 9 В для данного исполнения |
Краткое назначение и особенности
- Изолированный DC-DC преобразователь с одним стабилизированным выходом.
- Мощность 0,5 Вт.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный EMI-фильтр.
- Технология внутреннего поверхностного монтажа.
- Охлаждение свободной конвекцией воздуха.
- Пластиковый корпус без проводимости.
- Двухрядное исполнение для установки в отверстия платы.
- Испытание на 100% прогонку под нагрузкой.
- Низкая стоимость при высокой надежности.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
9 В |
| Диапазон выходного тока |
0 ~ 56 мА |
| Точность выходного напряжения |
±1,0 % |
| Линейная стабилизация |
±1,0 % |
| Стабилизация по нагрузке |
±1,0 % |
| Пульсации и шум |
100 мВ п-п максимум |
| Частота преобразования |
50 кГц минимум |
Входные параметры
| Параметр |
Значение |
| Номинальное входное напряжение |
5 В |
| Диапазон входного напряжения |
4,5 ~ 5,5 В |
| Потребляемый ток при полной нагрузке |
175 мА |
| Потребляемый ток без нагрузки |
37 мА |
| Фильтрация |
Емкостной тип |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
150 ~ 350 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
С переходом в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания |
Все выходы защищены от короткого замыкания |
| Режим защиты от короткого замыкания |
С переходом в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Рекомендуемый предохранитель |
Да |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20 % ~ 90 % RH, без конденсации |
| Температура хранения и влажность |
-25 ~ +105 °C, 10 % ~ 95 % RH |
| Температурный коэффициент |
±0,03 % / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Показатели надежности и безопасности
| Параметр |
Значение |
| MTBF |
600 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Испытательное напряжение изоляции |
Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции |
Вход/выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Межобмоточная емкость |
80 пФ максимум |
| Стандарты безопасности |
EAC TP TC 020/2011 |
ЭМС
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Размеры и конструкция
| Параметр |
Значение |
| Габариты |
22,6 × 9,9 × 8,9 мм |
| Габариты в дюймах |
0,89 × 0,39 × 0,35" |
| Масса |
3,1 г |
| Исполнение |
Корпус для монтажа в отверстия, двухрядный |
| Размер вывода |
0,50 × 0,30 мм |
| Допуск по выводам |
±0,05 мм |
| Допуск по размерам |
±0,5 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 1 и 16 |
Вход питания, положительный |
| 6 и 11 |
Выход, отрицательный |
| 7 и 10 |
Выход, положительный |
| 8 и 9 |
Вход питания, отрицательный |
Упаковка
| Параметр |
Значение |
| Количество в тубе |
22 шт. |
| Масса одной тубы |
110 г |
| Количество в коробке |
3080 шт. |
| Масса коробки |
16,2 кг |
| Размер коробки |
L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входе, номинальной нагрузке, температуре 25 °C и влажности 70 % RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары и нагрузочной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Диапазон выходной мощности рассчитан для нагрузки не более 100 % и режима короткого замыкания более 30 секунд.
