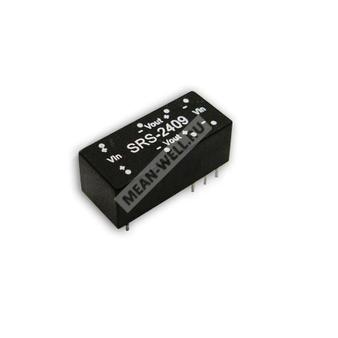

SRS-0515 - изолированный DC-DC преобразователь 0,5 Вт с одним выходом и выходным напряжением 15 В.
SRS-0515 — миниатюрный регулируемый DC-DC преобразователь серии SRS для преобразования входного постоянного напряжения в стабилизированное изолированное выходное напряжение 15 В при выходной мощности 0,5 Вт. Компонент предназначен для применения в промышленной электронике, системах распределённого питания и узлах с требованиями к гальванической развязке.
Расшифровка партномера
| Партномер | Расшифровка |
| SRS | Серия миниатюрных изолированных DC-DC преобразователей с одним выходом |
| 05 | Номинальное входное напряжение 5 В |
| 15 | Номинальное выходное напряжение 15 В |
Краткие особенности
- 1500 В DC изоляция входа-выхода
- Внутренняя технология поверхностного монтажа
- Встроенный фильтр ЭМС
- Охлаждение за счёт свободной конвекции воздуха
- Непроводящий пластиковый корпус
- Двухрядный корпус для монтажа в линию
- 100% испытание на прогон
- Низкая стоимость и высокая надёжность
- Соответствие требованиям FCC / EAC / CE / UKCA
Области применения
- Промышленная электроника
- Системы распределённого питания
- Узлы с гальванической развязкой
- Малогабаритные источники вспомогательного питания
Выходные параметры
| Номинальная выходная мощность | 0,5 Вт |
| Выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ~ 34 мА |
| Стабильность выходного напряжения | ±1,0% |
| Погрешность выходного напряжения | ±2,0% тип. |
| Погрешность выходного напряжения | ±3,0% макс. |
| Пульсации и шум | 100 мВп-п |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота преобразования | 50 кГц мин. |
Входные параметры
| Номинальное входное напряжение | 5 В |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Входной ток при полной нагрузке | 175 мА |
| Входной ток без нагрузки | 37 мА |
| Фильтр | Ёмкостной фильтр |
Защита
| Перегрузка | 150 ~ 350% от номинальной выходной мощности |
| Защита от короткого замыкания | Все выходы имеют защиту от короткого замыкания |
| Тип защиты | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Рекомендуемый предохранитель | Предохранитель рекомендуется |
Изоляция и ЭМС
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ макс. |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A, EAC TP TC 020 |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Эксплуатационные условия
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность
| MTBF | 600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Габариты | 22,6 × 9,9 × 8,9 мм |
| Габариты | 0,89 × 0,39 × 0,35 дюйма (Д × Ш × В) |
| Масса | 3,1 г |
| Тип корпуса | Непроводящий пластиковый корпус, двухрядное исполнение |
| Размер выводов | 0,50 × 0,30 мм |
| Допуск по выводам | ±0,05 мм |
| Допуск по габаритам | ±0,5 мм |
Назначение выводов
| № вывода 1 и 16 | Вход +Vin |
| № вывода 6 и 11 | Выход -Vout |
| № вывода 7 и 10 | Выход +Vout |
| № вывода 8 и 9 | Вход -Vin |
Упаковка
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубе | 22 шт. |
| Количество в коробке | 3080 шт. |
| Масса одной трубы | 110 г |
| Масса коробки | 16,2 кг |
| Размеры коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры указаны при нормальных входных напряжении, нагрузке 25% ~ 70% и температуре 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Переходная характеристика нагрузки измеряется при изменении нагрузки от 10% до 100% от номинальной.
- Предполагается эксплуатация в нормальном режиме, при отсутствии продолжительной перегрузки и короткого замыкания более 30 секунд.
