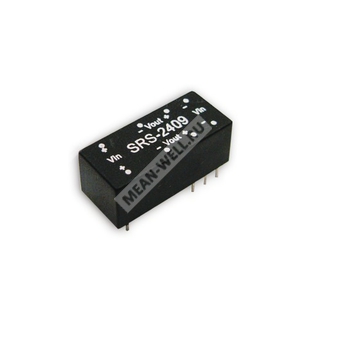

SRS-1209 - изолированный DC-DC преобразователь 0,5 Вт с выходным напряжением 9 В для питания маломощных электронных узлов.
0,5 Вт DC-DC преобразователь с одним стабилизированным выходом серии SRS.
Краткая расшифровка партномера
| Часть обозначения | Расшифровка |
| SRS | Серия миниатюрных изолированных DC-DC преобразователей с одним выходом |
| 12 | Номинальное выходное напряжение 12 В |
| 09 | Модификация с номиналом выходного тока, соответствующим исполнению 9 В в линейке серии |
Назначение и особенности
Компонент SRS-1209 относится к миниатюрным модульным DC-DC преобразователям серии SRS для локального питания электронной аппаратуры, средств автоматики и промышленной электроники. Для серии характерны компактный корпус, гальваническая развязка входа и выхода, встроенный EMI-фильтр, работа с естественным охлаждением за счёт конвекции и низкая стоимость при сохранении высокой надёжности.
Применение: распределённые системы питания, промышленная автоматика, измерительная техника, телекоммуникационное оборудование, узлы с требованием к гальванической развязке и компактному монтажу.
Особенности
- Изоляция вход-выход 1500 В DC.
- Встроенная технология поверхностного монтажа.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Двухрядное исполнение корпуса.
- Испытание на 100% в режиме burn-in.
- Низкая стоимость при высокой надёжности.
- Соответствие требованиям FCC / EAC / CE / UKCA.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Диапазон выходного тока | 0 ~ 56 мА |
| КПД, типовое значение | 60% |
| Пульсации и шум, максимум | 100 мВ п-п |
| Погрешность выходного напряжения | ±2,0% (тип.), ±3,0% (макс.) |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Номинальная выходная мощность | 0,5 Вт |
| Частота переключения | 50 кГц, минимум |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 9 В |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Входной ток при полной нагрузке | 175 мА |
| Входной ток без нагрузки | 37 мА |
| Фильтр | Ёмкостной тип |
Защита
| Параметр | Значение |
| Перегрузка | 150 ~ 350% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после снятия аварийного состояния |
| Короткое замыкание | Все выходы имеют защиту от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после снятия аварийного состояния |
| Предохранитель | Рекомендуется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -25 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ, максимум |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
| MTBF | 600 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты корпуса | 22,6 × 9,9 × 8,9 мм |
| Габариты корпуса в дюймах | 0,89 × 0,39 × 0,35" |
| Исполнение | L × W × H |
| Размер выводов | 0,50 × 0,30 мм |
| Шаг выводов | 2,54 мм; 3,81 мм; 7,62 мм; 12,7 мм |
Разводка выводов
| Номер выводов | Назначение |
| 1 и 16 | Вход питания +Vin |
| 6 и 11 | Выход -Vout |
| 7 и 10 | Выход +Vout |
| 8 и 9 | Вход питания -Vin |
Упаковка
| Параметр | Значение |
| Формат поставки | Стандартная трубчатая упаковка |
| Количество в трубке | 22 шт. |
| Масса одной трубки | 110 г |
| Максимальное количество в коробке | 3080 шт. |
| Масса коробки | 16,2 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении и номинальной нагрузке, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц, с использованием витой пары длиной 12" и терминатора с конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Устройство должно работать с минимальной нагрузкой не менее 10% от номинальной, либо быть защищено от короткого замыкания более 30 секунд.
