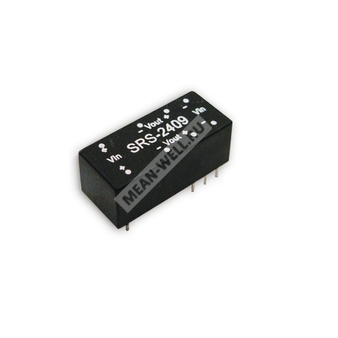

SRS-1215 - миниатюрный изолированный DC-DC преобразователь постоянного тока на 15 В для маломощных систем.
Комплектующее SRS-1215 представляет собой 0,5-ваттный регулируемый одно выходной DC-DC преобразователь серии SRS с гальванической развязкой между входом и выходом, предназначенный для питания маломощной электронной аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SRS |
Серия регулируемых одно выходных изолированных DC-DC преобразователей |
| 12 |
Номинальное выходное напряжение 12 В |
| 15 |
Номинальное выходное напряжение 15 В для исполнения SRS-1215 |
Краткое назначение и особенности
- Гальванически изолированный преобразователь постоянного тока.
- Выходная мощность: 0,5 Вт.
- Один регулируемый выход.
- Встроенный входной ЭМИ-фильтр.
- Технология внутреннего поверхностного монтажа.
- Пластиковый корпус без токопроводящих элементов.
- Корпус с двухрядным расположением выводов.
- Испытание на 100 % в режиме приработки.
- Низкая стоимость и высокая надежность.
- Соответствие требованиям FCC / EAC / CE / UKCA.
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В |
| Диапазон выходного тока |
0 ~ 34 мА |
| Номинальная выходная мощность |
0,5 Вт |
| Пульсации и шум |
100 мВ п-п, максимум |
| Отклонение по напряжению |
±2,0 % (тип.) / ±3,0 % (макс.) |
| Нестабильность по линии |
±1,0 % |
| Нестабильность по нагрузке |
±1,0 % |
| Тип защиты |
Режим hiccup, автоматическое восстановление после устранения аварии |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
12 В |
| Диапазон входного напряжения |
10,8 ~ 13,2 В |
| Входной ток при полной нагрузке |
72 мА |
| Входной ток без нагрузки |
15 мА |
| Частота коммутации |
50 кГц минимум |
| КПД |
60 % тип. |
| Фильтр |
Конденсаторного типа |
| Защита по входу |
Рекомендуется предохранитель |
Защита
| Параметр |
Значение |
| Перегрузка |
150 ~ 350 % от номинальной выходной мощности |
| Короткое замыкание |
Все выходы защищены от короткого замыкания |
| Поведение при аварии |
Режим hiccup, автоматическое восстановление после устранения причины неисправности |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70 % RH |
| Емкость изоляции |
80 пФ максимум |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +71 °C |
| Рабочая влажность |
20 % ~ 90 % RH, без конденсации |
| Температура хранения и влажность |
-25 ~ +105 °C, 10 % ~ 95 % RH |
| Температурный коэффициент |
±0,03 % / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр |
Значение |
| MTBF |
600 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011, одобрено |
| Эмиссия |
Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Габаритные размеры
| Параметр |
Значение |
| Размеры корпуса |
22,6 × 9,9 × 8,9 мм |
| Размеры в дюймах |
0,89 × 0,39 × 0,35 |
| Масса |
3,1 г |
| Шаг выводов |
2,54 мм; 3,81 мм; 7,62 мм; 12,7 мм |
| Размер вывода |
0,50 × 0,30 мм |
| Допуск |
x.xx 0,05 мм; x.x или x.xx 0,5 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 1 и 16 |
Вход питания +Vin |
| 6 и 11 |
Выход -Vout |
| 7 и 10 |
Выход +Vout |
| 8 и 9 |
Вход питания -Vin |
Упаковка
| Параметр |
Значение |
| Тип упаковки |
Стандартная трубка |
| Количество в трубке |
22 шт. |
| Масса трубки |
110 г |
| Количество в коробке |
3080 шт. |
| Масса коробки |
16,2 кг |
| Размеры коробки |
620 × 230 × 230 мм |
| Схема укладки |
Трубка длиной 520 мм |
Примечания
- Все параметры указаны при нормальной входной нагрузке, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к конденсаторам 0,1 мкФ и 47 мкФ.
- Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Время приработки составляет 100 % номинальной нагрузки или режим короткого замыкания более 30 секунд.
