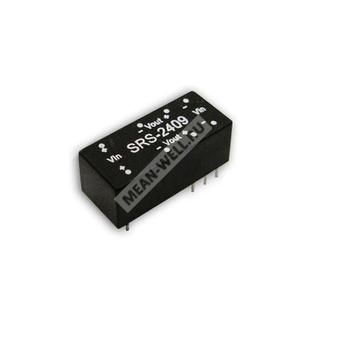

SRS-2405 - изолированный DC/DC-преобразователь 0,5 Вт с одним стабилизированным выходом 24 В.
Расшифровка партномера
| Позиция в партномере | Значение |
| SRS | Серия SRS: миниатюрный изолированный DC/DC-преобразователь с одним выходом |
| 24 | Номинальное выходное напряжение 24 В |
| 05 | Мощность 0,5 Вт |
Назначение и особенности
Компонент SRS-2405 представляет собой миниатюрный преобразователь постоянного тока в постоянный ток серии SRS, предназначенный для получения стабилизированного изолированного напряжения 24 В при мощности 0,5 Вт. Изделие выполнено в компактном корпусе для монтажа в электронных устройствах промышленной и общей электроники.
Особенности:
- изоляция входа и выхода 1500 В DC;
- внутренняя технология SMD;
- встроенный EMI-фильтр;
- охлаждение за счёт свободной конвекции воздуха;
- непроводящий пластиковый корпус;
- двухрядное расположение выводов;
- 100% испытание на прогон;
- низкая стоимость и высокая надёжность;
- соответствие требованиям FCC / EAC / CE / UKCA.
Области применения
Преобразователь применяется в аппаратуре, где требуется компактный изолированный источник питания малой мощности с одним выходом, в том числе в промышленной электронике, средствах автоматики, измерительной технике и других электронных устройствах.
Основные электрические параметры
| Параметр | Значение |
| Номинальная выходная мощность | 0,5 Вт |
| Выходное напряжение | 24 В |
| Диапазон выходного тока | 0 ~ 42 мА |
| КПД типовой | 60% |
| Пульсации и шум, максимум | 100 мВ п-п |
| Точность выходного напряжения | ±2,0% тип., ±3,0% макс. |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Частота переключения | минимум 50 кГц |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 21,6 ~ 26,4 В |
| Потребляемый ток при полной нагрузке | 36 мА |
| Потребляемый ток без нагрузки | 9 мА |
| Фильтр | Конденсаторный тип |
Выход
| Параметр | Значение |
| Тип выхода | Один стабилизированный выход |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного тока | 0 ~ 42 мА |
| КПД типовой | 60% |
| Вольт-амперная характеристика | Стабилизированный выход |
Защита
| Параметр | Значение |
| Перегрузка | 150 ~ 350% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемый предохранитель | Рекомендуется |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты по ЭМС излучения | BS EN/EN55032 Класс B, FCC Part 15 Класс B, EAC TP TC 020 |
| Стандарты по ЭМС устойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ максимум |
Эксплуатационные и климатические условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -25 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 22,6 × 9,9 × 8,9 мм |
| Габариты в дюймах | 0,89 × 0,39 × 0,35 дюйма (Д × Ш × В) |
| Масса | 3,1 г |
Механические данные
| Параметр | Значение |
| Размер выводов | 0,50 × 0,30 мм |
| Допуск по выводам | ±0,05 мм |
| Допуск по размерам корпуса | ±0,5 мм |
| Исполнение | Двухрядный корпус |
Назначение выводов
| Номер вывода | Функция |
| 1 и 16 | +Vin |
| 6 и 11 | -Vout |
| 7 и 10 | +Vout |
| 8 и 9 | -Vin |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная упаковка в трубках |
| Количество в одной трубке | 22 шт. |
| Масса одной трубки | 110 г |
| Количество в коробке | 3080 шт. |
| Масса коробки | 16,2 кг |
| Размеры коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для проверки защиты от перегрузки предусмотрен режим более 30 секунд в условиях перегрузки 150% от номинальной нагрузки или короткого замыкания.
