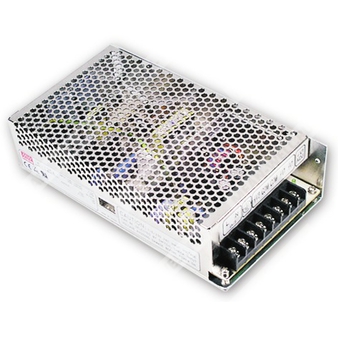

T-120A - трёхканальный импульсный источник питания мощностью 120 Вт с переключаемым входным диапазоном и защитами от перегрузки и перенапряжения.
Назначение: трёхвыходной сетевой источник питания для промышленной электроники с фиксированной частотой преобразования 25 кГц.
Расшифровка партномера
| Обозначение | Расшифровка |
| T-120 | Серия T-120, импульсный источник питания мощностью 120 Вт |
| A | Исполнение A: выходы 5 В, 12 В и -5 В |
| T-120A | Трёхканальный блок питания серии T-120 с конфигурацией выходов 5 В / 12 В / -5 В |
Краткое описание
Источник питания серии T-120 представляет собой импульсный AC/DC преобразователь с тремя выходами, переключаемым входным диапазоном, встроенными защитами от короткого замыкания, перегрузки и перенапряжения, а также с фиксированной частотой переключения 25 кГц. Для модели T-120A предусмотрены выходы 5 В, 12 В и -5 В.
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Испытание на 100% полной нагрузке в режиме прогрева.
- Фиксированная частота переключения 25 кГц.
- Трёхканальное выходное исполнение.
- Класс изоляции и параметры безопасности для промышленного применения.
Выход
| Параметр | Значение для T-120A |
| Количество выходов | 3 |
| Первый канал | 5 В |
| Второй канал | 12 В |
| Третий канал | -5 В |
| Номинальный ток первого канала | 11 А |
| Номинальный ток второго канала | 5 А |
| Номинальный ток третьего канала | 1 А |
| Диапазон регулировки первого канала | 2 ~ 12 А |
| Диапазон регулировки второго канала | 0.5 ~ 5 А |
| Диапазон регулировки третьего канала | 0.2 ~ 1 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум, первый канал | 80 мВ пик-пик |
| Пульсации и шум, второй канал | 120 мВ пик-пик |
| Пульсации и шум, третий канал | 80 мВ пик-пик |
| Диапазон подстройки напряжения первого канала | 4.75 ~ 5.5 В |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Допуск выходного напряжения | ±2.0% |
| Допуск выходного напряжения второго канала | ±6.0% |
| Допуск выходного напряжения третьего канала | ±6.0% |
| Время установки, нарастания | 800 мс, 20 мс при 230 В переменного тока; 1600 мс, 20 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 24 мс при 230 В переменного тока; 14 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключение переключателем; 240 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 77% |
| Входной ток, типовое значение | 2.2 А при 115 В переменного тока; 1.3 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 32 А, холодный запуск |
| Ток утечки | < 3.5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | CH1: 5.75 ~ 6.75 В постоянного тока |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0.5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 ℃, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 274.5 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0.83 кг |
| Упаковка | 16 шт.; 14.2 кг; 0.95 CUFT |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃. |
| 2 | Пульсации и шум измерены при полосе пропускания 20 МГц с применением 12-дюймовой витой пары, оконеченной конденсаторами 0.1 мкФ и 47 мкФ, включёнными параллельно. |
| 3 | Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
