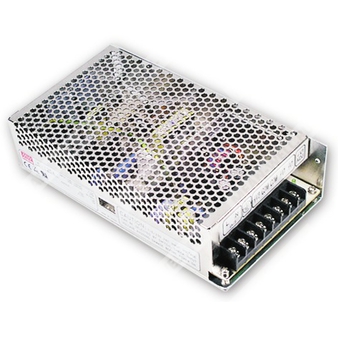

T-120B - трехвыходной импульсный источник питания мощностью 120 Вт для промышленной электроники и систем автоматики.
Расшифровка партномера
| T-120 | Серия T-120, импульсный источник питания с общей выходной мощностью 120 Вт |
| B | Вариант исполнения с выходами 5 В, 12 В и -12 В |
| T-120B | Трехканальный источник питания серии T-120 на 120 Вт с конфигурацией выходов 5 В / 12 В / -12 В |
Краткое описание
Компонент T-120B представляет собой импульсный AC/DC источник питания открытого исполнения с тремя выходными каналами, предназначенный для питания узлов промышленной автоматики, электронных систем управления и аппаратуры, требующей нескольких стабилизированных напряжений.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Фиксированная частота переключения 25 кГц.
- Соответствие требованиям UL60950-1 и TUV EN60950-1.
Выход
| Модель | T-120B |
| Количество выходов | 3 |
| Выход 1 | 12 В |
| Выход 2 | -12 В |
| Выход 3 | 5 В |
| Номинальный ток выхода 1 | 4,5 А |
| Номинальный ток выхода 2 | 1 А |
| Номинальный ток выхода 3 | 11 А |
| Диапазон регулировки напряжения выхода 1 | 0,5...5 А |
| Диапазон регулировки тока выхода 2 | 0,2...1 А |
| Диапазон регулировки тока выхода 3 | 2...12 А |
| Номинальная мощность | 121 Вт |
| Пульсации и шум, выход 1 | 120 мВ п-п |
| Пульсации и шум, выход 2 | 120 мВ п-п |
| Пульсации и шум, выход 3 | 80 мВ п-п |
| Диапазон регулировки напряжения | CH1: 4,75...5,5 В |
| Допуск по выходному напряжению | ±2,0% / ±6,0% / ±6,0% |
| Стабилизация по сети | ±0,5% / ±1,0% / ±1,0% |
| Стабилизация по нагрузке | ±0,5% / ±5,0% / ±5,0% |
Вход
| Диапазон входного напряжения | 88...132 В переменного тока / 176...264 В переменного тока, выбор переключателем; 240...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 2,2 А при 115 В переменного тока; 1,3 А при 230 В переменного тока |
| Пусковой ток, тип. | 32 А, холодный старт |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105...135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | CH1: 5,75...6,75 В постоянного тока |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -10...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность и безопасность
| MTBF | 274,5 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Размеры и упаковка
| Габариты | 199 × 110 × 50 мм |
| Масса | 0,83 кг |
| Упаковка | 16 шт.; 14,2 кг; 0,95 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
Назначение выводов
| Контакт 1 | AC/L |
| Контакт 2 | AC/N |
| Контакт 3 | FG, защитное заземление |
| Контакты 4, 5, 6 | Выходы постоянного тока |
| Контакт 7 | Общий вывод постоянного тока |
| Контакт 8 | +5 В постоянного тока |
Соответствие контактов для модели T-120B
| Контакт 4 | +12 В |
| Контакт 5 | -12 В |
| Контакт 6 | Нет подключения |
Дополнительные данные
| Частота преобразования | 25 кГц |
| Исполнение | Открытый источник питания серии T-120 |
