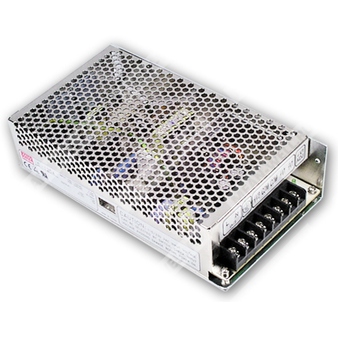

T-120C - трехканальный импульсный источник питания 120 Вт для промышленной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| T-120 | Серия T-120, импульсный источник питания мощностью 120 Вт |
| C | Модификация с тремя выходными каналами: 5 В, 15 В, −15 В |
| T-120C | Трехканальный источник питания серии T-120 с конфигурацией выходов 5 В / 15 В / −15 В |
Назначение и особенности
Компонент T-120C представляет собой импульсный источник питания открытого исполнения мощностью 120 Вт с тремя независимыми выходными каналами, предназначенный для питания промышленной и электронной аппаратуры. Модель относится к серии T-120, имеет переключаемый диапазон входного напряжения переменного тока, защиту от короткого замыкания, перегрузки и перенапряжения, а также фиксированную частоту переключения 25 кГц.
Краткие особенности
- Переключаемый диапазон входного напряжения AC.
- Три выходных канала.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Испытание на 100% нагрузке приработки.
- Фиксированная частота переключения 25 кГц.
- 2-летняя гарантия.
Выход
| Параметр | Значение |
| Модель | T-120C |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 10 А |
| Номинальный ток выхода 2 | 1 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон регулировки тока выхода 1 | 2...12 А |
| Диапазон регулировки тока выхода 2 | 0,5...5 А |
| Диапазон регулировки тока выхода 3 | 0,2...1 А |
| Номинальная мощность | 117,5 Вт |
| Диапазон подстройки напряжения | Канал 1: 4,75...5,5 В |
| Пульсации и шум | Канал 1: 80 мВп-п; канал 2: 150 мВп-п; канал 3: 150 мВп-п |
| Допуск по выходному напряжению | Канал 1: ±2,0%; канал 2: +10%, -5%; канал 3: +10%, -5% |
| Линейная стабилизация | Канал 1: ±0,5%; канал 2: ±1,0%; канал 3: ±1,0% |
| Нагрузочная стабилизация | Канал 1: ±0,5%; канал 2: ±6,0%; канал 3: ±6,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88...132 В AC / 176...264 В AC, выбирается переключателем; 240...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| КПД | 76% |
| Потребляемый ток | 2,2 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток | 32 А, холодный старт |
| Ток утечки | < 3,5 мА при 240 В AC |
| Время включения, нарастания | 1600 мс, 20 мс при 115 В AC; 800 мс, 20 мс при 230 В AC, при полной нагрузке |
| Время удержания | 14 мс при 115 В AC; 24 мс при 230 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | Канал 1: 5,75...6,75 В DC |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10...+60 ℃, с учетом зависимости допустимой нагрузки от температуры |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 ℃, 10...95% RH |
| Температурный коэффициент | ±0,03%/℃ в диапазоне 0...50 ℃ |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 274,5 тыс. ч минимум по MIL-HDBK-217F при 25 ℃ |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,83 кг |
| Упаковка | 16 шт.; 14,2 кг; 0,95 CUFT |
Механическое исполнение
Открытое шасси в металлическом корпусе. Согласно чертежу, устройство выполнено в корпусе Case No. 906, единицы измерения — мм. На схеме приведены расположение клемм и монтажные размеры.
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | +12 В для T-120A / +12 В для T-120B / +15 В для T-120C / +24 В для T-120D |
| 5 | Не подключен для T-120A / +12 В для T-120B / -15 В для T-120C / +12 В для T-120D |
| 6 | -5 В для T-120A / не подключен для T-120B / не подключен для T-120C / не подключен для T-120D |
| 7 | Выходной общий провод DC OUTPUT COM |
| 8 | Выход +5 В DC OUTPUT +5V |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
