T-40A - трёхвыходной импульсный источник питания мощностью 40 Вт для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| T-40 | Серия T-40, импульсный источник питания с тремя выходами и общей мощностью 40 Вт |
| A | Исполнение с выходами 5 В, 12 В и -5 В |
Назначение и особенности
Источник питания серии T-40A предназначен для формирования стабилизированных постоянных напряжений в составе промышленной и электронной аппаратуры. Модель имеет три выходных канала, универсальный сетевой вход, фиксированную частоту преобразования 40 кГц, а также защиты от короткого замыкания, перегрузки и перенапряжения.
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 40 кГц.
- Двухлетний гарантийный срок.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон регулировки тока выхода 1 | 0,6 ~ 5 А |
| Диапазон регулировки тока выхода 2 | 0,2 ~ 3 А |
| Диапазон регулировки тока выхода 3 | 0,1 ~ 1 А |
| Номинальная мощность | 41,5 Вт |
| Пульсации и шум, максимум | 100 мВ пик-пик по выходу 1; 120 мВ пик-пик по выходу 2; 100 мВ пик-пик по выходу 3 |
| Диапазон подстройки напряжения | Выход 1: 4,75 ~ 5,5 В |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 50 мс при 230 В AC; 1600 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Допуск по напряжению | ±2,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовое значение | 72% при 115 В AC |
| Входной ток, типовое значение | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовое значение | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | < 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности при 115 В AC; защита типа hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Выход 1: 5,75 ~ 6,75 В; защита типа hiccup, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | CSA 60950-1, UL60950-1, IEC60950-1, TUV EN60950-1, одобрено |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-PE: 1,5 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| MTBF | 305,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 14,7 кг; 0,86 CUFT |
| Частота преобразования | 40 кГц |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, подключенной к конденсаторам 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
Разъёмы и назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | PE |
| 4 | Выход DC -V |
| 5 | Выход DC +V1 |
| 6 | Выход DC COM |
| 7 | Выход DC +V2 |
Механическое исполнение

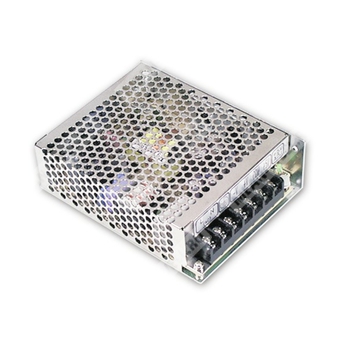

Корпус выполнен в компактном металлическом исполнении для монтажа в составе промышленного оборудования. Применяется схема свободной воздушной конвекции. На чертеже указано исполнение Case No. 903.
Структура и функциональная организация
Схема питания содержит входной EMI-фильтр, выпрямитель и фильтр, силовой переключающий каскад, цепи выпрямления и фильтрации по каждому каналу, цепи контроля, PWM-управление, а также защиты O.L.P. и O.V.P.
