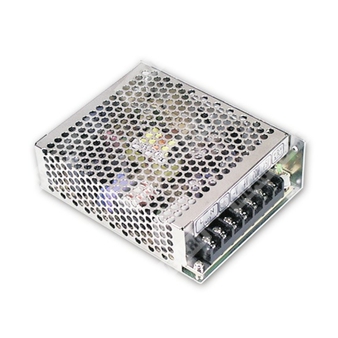

T-40B - компактный трехвыходный импульсный источник питания мощностью 45 Вт для промышленной аппаратуры.
Назначение: T-40B представляет собой трехканальный источник питания с импульсным преобразованием энергии для питания промышленной, измерительной и электронной аппаратуры с несколькими уровнями напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| T-40 | Серия импульсных источников питания мощностью 40 Вт класса triple output |
| B | Модификация с выходами 5 В, 12 В и -12 В |
Краткие особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке до прогрева.
- Фиксированная частота переключения 40 кГц.
Выходные параметры
| Параметр | Значение |
|---|---|
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон регулировки тока выхода 1 | 0,6 ~ 5 А |
| Диапазон регулировки тока выхода 2 | 0,2 ~ 3 А |
| Диапазон регулировки тока выхода 3 | 0,1 ~ 1 А |
| Номинальная выходная мощность | 45 Вт |
| Пульсации и шум, максимальные | 100 мВпик-пик / 120 мВпик-пик / 120 мВпик-пик |
| Диапазон подстройки напряжения | Выход 1: 4,75 ~ 5,5 В |
| Стабилизация по линии | ±2,0% / ±6,0% / ±8,0% |
| Стабилизация по нагрузке | ±0,5% / ±4,0% / ±6,0% |
| Время установки, время нарастания | 1600 мс, 50 мс при 115 В переменного тока при полной нагрузке; 800 мс, 50 мс при 230 В переменного тока |
| Время удержания | 16 мс при 115 В переменного тока; 70 мс при 230 В переменного тока при полной нагрузке |
| Допуск выходного напряжения | ±2,0% / ±6,0% / ±8,0% |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 72% при 115 В переменного тока |
| Потребляемый ток, типовое значение | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока, холодный пуск |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
|---|---|
| Защита от перегрузки | 105 ~ 150% от номинальной выходной мощности при 115 В переменного тока |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Выход 1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность
| Параметр | Значение |
|---|---|
| Стандарты безопасности | CSA 60950-1, UL60950-1, IEC60950-1, TUV EN60950-1, одобрено |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
|---|---|
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,7 кг / 0,86 куб. фут. |
| MTBF | 305,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V1 |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
