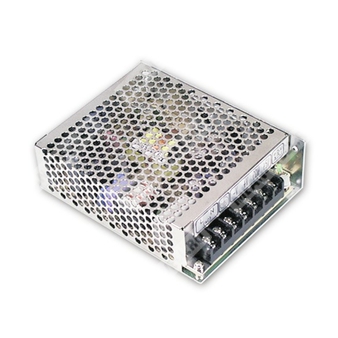

T-40C - трёхканальный импульсный источник питания 40 Вт с универсальным входом и выходными напряжениями 5 В, 15 В и -15 В.
Расшифровка партномера
| Позиция | Значение |
| T-40 | Серия импульсных источников питания мощностью 40 Вт |
| C | Вариант исполнения с выходами 5 В, 15 В и -15 В |
Назначение и особенности
Компонент T-40C представляет собой импульсный источник питания открытого исполнения серии T-40 с тремя выходами постоянного тока. Предназначен для питания электронной и промышленной аппаратуры, требующей одновременно шину +5 В, шину +15 В и отрицательное напряжение -15 В.
- Универсальный вход переменного тока с широким диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 40 кГц.
- Металлический корпус открытого типа для монтажа в составе аппаратуры.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 1,5 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,6 ~ 5 А |
| Диапазон тока выхода 2 | 0,2 ~ 2 А |
| Диапазон тока выхода 3 | 0,1 ~ 1 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 100 мВп-п / 120 мВп-п / 120 мВп-п |
| Диапазон подстройки выходного напряжения | CH1: 4,75 ~ 5,5 В |
| Погрешность выходного напряжения | ±2,0% / ±6,0% / ±6,0% |
| Нестабильность по линии | ±0,5% / ±1,0% / ±1,0% |
| Нестабильность по нагрузке | ±0,5% / ±4,0% / ±4,0% |
| Время установки, время нарастания | 800 мс, 50 мс при 230 В переменного тока; 1600 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 72% при 115 В переменного тока |
| Входной ток, тип. | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности при 115 В переменного тока |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая безопасность
| Параметр | Значение |
| Стандарты безопасности | CSA 60950-1, UL60950-1, IEC60950-1, TUV EN60950-1, одобрено |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Прочие параметры
| Параметр | Значение |
| MTBF | 305,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 14,7 кг; 0,86 CUFT |
Подключение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC выход -V |
| 5 | DC выход +V2 |
| 6 | DC выход COM |
| 7 | DC выход +V1 |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
