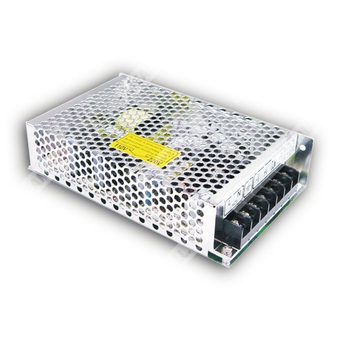

T-50B - трёхканальный импульсный источник питания на 50 Вт для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| T-50 | Серия импульсных источников питания Mean Well мощностью 50 Вт |
| B | Исполнение с тремя выходами: +5 В, +12 В и -12 В |
| T-50B | Трёхканальный источник питания серии T-50 на 50 Вт |
Назначение и особенности
Источник питания T-50B предназначен для преобразования сетевого переменного напряжения в стабилизированные низковольтные выходные напряжения постоянного тока для промышленной и электронной аппаратуры.
- Выходы: +5 В, +12 В, -12 В.
- Выходная мощность: 49 Вт.
- Работа от сети с переключаемым диапазоном входного напряжения.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания и перегрузки.
- Фиксированная частота переключения 24 кГц.
- Испытание под полной нагрузкой в течение 100% времени.
Выход
| Параметр | Значение для T-50B |
| Количество выходов | 3 |
| Выход 1 | +5 В |
| Выход 2 | +12 В |
| Выход 3 | -12 В |
| Номинальный ток | 5 А / 1 А / 1 А |
| Диапазон тока | 0,6…5 А / 0,2…1 А / 0,2…1 А |
| Номинальная мощность | 49 Вт |
| Пульсации и шум, максимум | 100 мВп-п / 100 мВп-п / 100 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75…5,5 В |
| Стабилизация по сети | 2,0% / 5,0% / 5,0% |
| Стабилизация по нагрузке | 0,5% / 0,5% / 0,5% |
| Время запуска, нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
| Допуск выходного напряжения | 1,0% / 4,0% / 4,0% |
Вход
| Параметр | Значение для T-50B |
| Диапазон входного напряжения | 85…132 В переменного тока / 170…264 В переменного тока, выбор переключателем; 240…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД, тип. | 69% |
| Входной ток, тип. | 0,8 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение для T-50B |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+65 °C (с учётом снижения нагрузки согласно кривой дерейтинга) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) по выходу +5 В |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | Проектирование в соответствии с UL1012 |
| Испытательное напряжение | I/P-O/P: 1,5 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В постоянного тока |
Параметры надёжности, габариты и упаковка
| Параметр | Значение |
| MTBF | 470,2 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,54 кг |
| Упаковка | 24 шт. / 14 кг / 0,75 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока |
| 2 | Общий провод выхода постоянного тока |
| 3 | Заземление корпуса |
| 4 | -12 В |
| 5, 7 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока +V2 |
| 8 | Выход постоянного тока +V1 |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает начальную настройку, стабилизацию по сети и стабилизацию по нагрузке.
Краткое обозначение параметров по исполнению серии
| Модель | Выходы | Номинальный ток | Мощность |
| T-50B | +5 В, +12 В, -12 В | 5 А, 1 А, 1 А | 49 Вт |
