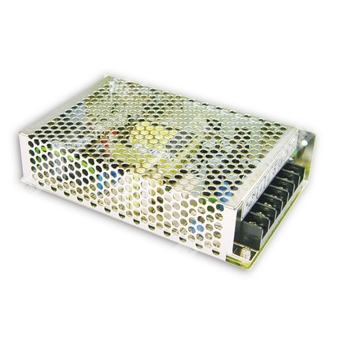

T-60A - трёхканальный импульсный источник питания 60 Вт с универсальным входом и защитами от КЗ, перегрузки и перенапряжения.
Назначение: источник питания с тремя выходами для промышленной электроники, систем автоматики и аппаратуры, требующей симметричных и вспомогательных напряжений.
Общие сведения
Компонент T-60A представляет собой 60-ваттный трёхвыходной импульсный источник питания серии T-60 с универсальным сетевым входом. Изделие рассчитано на работу с воздушным охлаждением за счёт естественной конвекции, оснащено светодиодной индикацией включения и имеет фиксированную частоту преобразования 50 кГц.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор включения питания.
- Фиксированная частота преобразования 50 кГц.
- Трёхканальный выход.
Расшифровка партномера
| Позиция | Расшифровка |
| T-60 | Серия источников питания T-60, номинальная мощность 60 Вт |
| A | Исполнение с выходами 5 В, 12 В и -5 В |
Выход
| Параметр | Значение |
| Количество выходов | 3 |
| Канал 1 | 5 В |
| Канал 2 | 12 В |
| Канал 3 | -5 В |
| Номинальный ток канала 1 | 5 А |
| Номинальный ток канала 2 | 2,5 А |
| Номинальный ток канала 3 | 0,5 А |
| Диапазон тока канала 1 | 0,5–7 А |
| Диапазон тока канала 2 | 0,2–3,5 А |
| Диапазон тока канала 3 | 0–1 А |
| Номинальная мощность | 57,5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | Канал 1: 4,75–5,5 В |
| Точность стабилизации по линии | ±2,0% / ±6,0% / ±6,0% |
| Точность стабилизации по нагрузке | ±0,5% / ±1,0% / ±0,5% |
| Время установки, время нарастания | 300 мс, 50 мс при 230 В AC; 800 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
| Защита от перегрузки | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75–6,75 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД | 72% (тип.) |
| Потребляемый ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | Холодный запуск: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Перенапряжение | 5,75–6,75 В |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60℃ |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50℃) по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 281,1 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 24 шт. / 14,1 кг / 0,75 CUFT |
Механическое исполнение
Корпус: Case No. 901. Присоединение выполнено через клеммную колодку. Монтажные размеры и расположение элементов соответствуют механическому чертежу изделия.
Назначение выводов
| № вывода | Назначение |
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V1 |
| 6 | DC OUTPUT COM |
| 7 | DC OUTPUT +V2 |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
