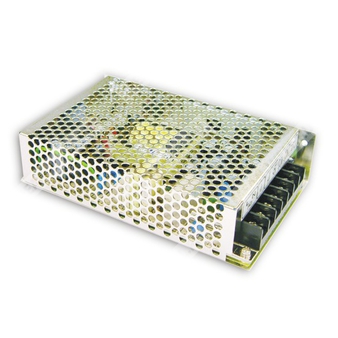

T-60B - трёхканальный импульсный источник питания с универсальным входом переменного и постоянного тока.
Расшифровка партномера
| Партномер | Расшифровка |
| T-60 | Серия импульсных источников питания мощностью 60 Вт, трёхканальное исполнение |
| B | Исполнение с выходами +5 В, +12 В и -12 В |
Назначение
Источник питания серии T-60B предназначен для преобразования сетевого напряжения в три стабилизированных выходных канала постоянного тока для питания электронной аппаратуры, промышленной автоматики и устройств с несколькими напряжениями питания.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Фиксированная частота переключения 50 кГц.
Выход
| Параметр | Значение для T-60B |
| Выход 1 | +5 В |
| Выход 2 | +12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 5 А |
| Номинальный ток выхода 2 | 2,5 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,5 ~ 7 А |
| Диапазон тока выхода 2 | 0,2 ~ 3,5 А |
| Диапазон тока выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 61 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки напряжения | Для канала 1: 4,75 ~ 5,5 В |
| Допуск по выходному напряжению | ±2,0% / ±6,0% / ±6,0% |
| Регулирование по линии | ±0,5% / ±1,0% / ±0,5% |
| Регулирование по нагрузке | ±1,0% / ±4,0% / ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 72% |
| Потребляемый ток типовой | 2 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток типовой | Холодный старт: 20 А / 115 В AC; 40 А / 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
| Время запуска, время нарастания | 300 мс, 50 мс / 230 В AC; 800 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 80 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5 В: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-PE: 1,5 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC / 25℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 281,1 тыс. ч минимум по MIL-HDBK-217F (25℃) |
Габариты и масса
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 24 шт.; 14,1 кг; 0,75 CUFT |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
