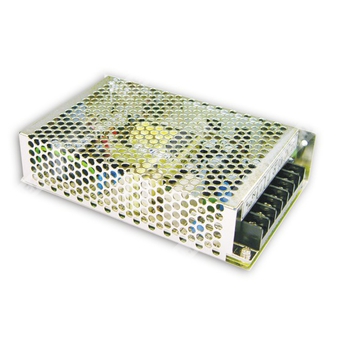

T-60C - трехвыходной импульсный источник питания 60 Вт с универсальным входом переменного тока и защитами по перегрузке и перенапряжению.
Расшифровка партномера
| Позиция в партномере | Значение |
| T-60 | Серия источников питания мощностью 60 Вт |
| C | Вариант исполнения с выходами 5 В, 15 В и -15 В |
Краткое описание
Источник питания T-60C представляет собой компактный трехканальный импульсный AC/DC преобразователь открытого исполнения для промышленного применения. Модель рассчитана на работу от универсальной сети переменного тока, обеспечивает стабилизированные выходные напряжения и имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения. Охлаждение осуществляется за счет свободной конвекции воздуха.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Трехвыходная конфигурация.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Светодиодный индикатор наличия питания.
- Фиксированная частота переключения 50 кГц.
Выход
| Параметр | T-60C |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 5 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,5–7 А |
| Диапазон тока выхода 2 | 0,2–3 А |
| Диапазон тока выхода 3 | 0–1 А |
| Номинальная мощность | 62,5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | Выход 1: 4,75–5,5 В |
| Допуск выходного напряжения | ±2,0% для выхода 1; ±6,0% для выхода 2; ±6,0% для выхода 3 |
| Стабилизация по сети | ±0,5% для выхода 1; ±1,0% для выхода 2; ±0,5% для выхода 3 |
| Стабилизация по нагрузке | ±1,0% для выхода 1; ±4,0% для выхода 2; ±1,0% для выхода 3 |
Вход
| Параметр | T-60C |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД | 72% (тип.) |
| Потребляемый ток | 2 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | <3,5 мА / 240 В переменного тока |
| Время запуска и нарастания | 300 мс, 50 мс / 230 В переменного тока; 800 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 80 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке |
Защита
| Параметр | T-60C |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Пусковой режим с авто-восстановлением после устранения неисправности |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Пусковой режим с авто-восстановлением после устранения неисправности |
Эксплуатационные параметры
| Параметр | T-60C |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | T-60C |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | T-60C |
| MTBF | 281,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 24 шт. / 14,1 кг / 0,75 CUFT |
Монтаж и подключение
| Номер вывода | Назначение |
| 1 | PE / FG, защитное заземление |
| 2 | AC/L, вход фазы переменного тока |
| 3 | AC/N, вход нейтрали переменного тока |
| 4 | DC OUTPUT -V, отрицательный выход |
| 5 | DC OUTPUT +V1, первый положительный выход |
| 6 | DC OUTPUT COM, общий вывод |
| 7 | DC OUTPUT +V2, второй положительный выход |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
