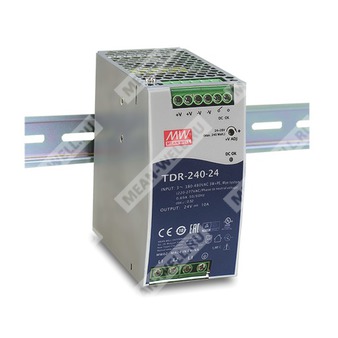

TDR-240-24 - трехфазный AC/DC источник питания на DIN рейку мощностью 240 Вт с регулируемым выходом 24 В для промышленного применения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| TDR | Серия тонких трехфазных промышленных источников питания на DIN рейку |
| 240 | Номинальная выходная мощность 240 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и общее описание
TDR-240-24 представляет собой экономичный узкий источник питания мощностью 240 Вт для установки на монтажные DIN реечные профили TS-35/7.5 или TS-35/15. Корпус выполнен шириной 63 мм, что снижает занимаемое пространство внутри шкафов и распределительных систем.
Изделие рассчитано на работу от полного диапазона входного трехфазного переменного напряжения от 340 до 550 В AC. Допускается работа от двух фаз при соответствующем снижении допустимой нагрузки. Источник питания соответствует требованиям по гармоническим составляющим тока и оснащен встроенной пассивной схемой коррекции коэффициента мощности.
Металлический корпус улучшает теплоотвод. При типовом КПД 92% устройство может работать в диапазоне температур окружающей среды от минус 30 до плюс 70 °C при естественной конвекции воздуха. Реализован режим ограничения постоянного тока при перегрузке, что делает изделие пригодным для нагрузок индуктивного и емкостного характера.
Особенности
- Трехфазный вход 340...550 В AC широкого диапазона
- Возможность работы от двух фаз
- Ширина корпуса 63 мм
- Встроенная пассивная коррекция коэффициента мощности
- Соответствие требованиям BS EN/EN61000-3-2
- Типовой КПД 92%
- Низкое тепловыделение
- Защита от короткого замыкания
- Защита от перегрузки
- Защита от перенапряжения
- Защита от перегрева
- Охлаждение естественной конвекцией
- Полная выходная мощность в диапазоне от минус 30 до плюс 60 °C
- Встроенная схема ограничения постоянного тока
- Монтаж на DIN реечный профиль TS-35/7.5 или TS-35/15
- Релейный контакт DC OK
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Фабричная автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0...10 А |
| Номинальная мощность | 240 Вт |
| Размах пульсаций и шума, не более | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления и нарастания | 2000 мс, 60 мс при 400 В AC; 1500 мс, 60 мс при 500 В AC, при полной нагрузке |
| Время удержания | 20 мс при 400 В AC; 40 мс при 500 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | Трехфазный вход 340...550 В AC, допускается работа от двух фаз; также 480...780 В DC при подключении к L1, L3, FG или L2, L3, FG |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, типовой | 0,53 при 400 В AC; 0,52 при 500 В AC, при полной нагрузке |
| КПД, типовой | 92% |
| Потребляемый ток по входу, типовой | 0,69 А при 400 В AC; 0,6 А при 500 В AC |
| Пусковой ток, типовой | 50 А при холодном старте |
| Ток утечки | Менее 2 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение постоянного тока, через 3 секунды устройство переходит в режим hiccup |
| Защита от перенапряжения | 30...36 В |
| Режим защиты от перенапряжения | Отключение с восстановлением после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания | Предусмотрена |
Функциональные параметры
| Параметр | Значение |
| Релейный контакт DC OK | Замкнут при нормальной работе источника и наличии исправного выхода |
| Состояние контакта при отказе | Разомкнут при отключении источника или отказе выхода |
| Максимальные параметры контакта | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Частота ШИМ | 60 кГц |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | −30...+70 °C |
| Полная мощность без снижения | До +60 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | −40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота над уровнем моря | До 5000 м |
| Категория перенапряжения | III; согласно EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; до 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 4,87 кВ AC |
| Испытательное напряжение вход-FG | 2,4 кВ AC |
| Испытательное напряжение выход-FG | 0,5 кВ AC |
| Испытательное напряжение выход-DC OK | 0,5 кВ AC |
| Сопротивление изоляции | Более 100 МОм для цепей вход-выход, вход-FG, выход-FG при 500 В DC, 25 °C, 70% RH |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, проектирование с учетом AS/NZS61558-1/-2-16 |
| Допуск BIS | IS13252 (Part 1), только для исполнения 24 В |
ЭМС. Излучение
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Более 95% провал на 0,5 периода; 30% провал на 25 периодов; более 95% прерывание на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1534,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 215,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 63 x 125,2 x 113,5 мм |
| Масса | 1 кг |
| Упаковка | 12 шт.; 13 кг; 1,22 куб. фута |
Подключение и механические данные
| Клеммная колодка TB1, вывод | Назначение |
| 1 | AC/L1 |
| 2 | AC/L2 или DC− |
| 3 | AC/L3 или DC+ |
| 4 | FG |
| Клеммная колодка TB2, вывод | Назначение |
| 1, 2 | Выход постоянного тока +V |
| 3, 4 | Выход постоянного тока −V |
| 5, 6 | Релейный контакт DC OK |
| Параметр | Значение |
| Тип монтажного профиля | TS35/7.5 или TS35/15 |
| Конструктивное исполнение | Металлический корпус |
| Охлаждение | Естественная конвекция |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Работа от двух фаз допускается при снижении допустимой выходной нагрузки. Для точных значений необходимо учитывать кривую снижения мощности.
- Для постоянной работы на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При эксплуатации на высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- При двухфазном входном напряжении 340...380 В AC и температуре окружающей среды от минус 10 до минус 30 °C при холодном старте возможен режим hiccup. Нормальный запуск происходит через 5...10 секунд.
