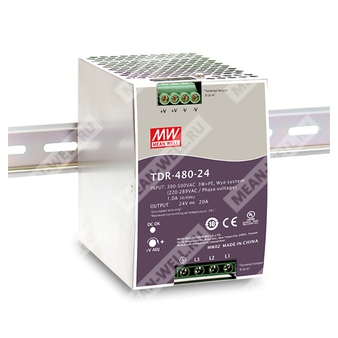

TDR-480-24 - трехфазный AC/DC источник питания 480 Вт на DIN рейку с выходом 24 В для промышленного управления и автоматизации.
Назначение
TDR-480-24 представляет собой промышленный импульсный источник питания серии TDR-480 в узком корпусе для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство преобразует трехфазное переменное напряжение сети в стабилизированное постоянное напряжение 24 В и предназначено для питания систем промышленного управления, оборудования автоматизации, полупроводникового технологического оборудования и электромеханических устройств.
Расшифровка партномера
| Элемент партномера | Значение |
| TDR | Серия трехфазных промышленных источников питания на DIN рейку с функцией коррекции коэффициента мощности |
| 480 | Номинальная выходная мощность 480 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Трехфазный входной диапазон 340...550 В переменного тока.
- Допускается работа от двух фаз.
- Ширина корпуса всего 85,5 мм.
- Встроенная активная коррекция коэффициента мощности с соответствием BS EN/EN61000-3-2.
- Высокий КПД до 93% и низкое тепловыделение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной воздушной конвекции.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одобрение для промышленного оборудования управления по UL508.
- Промышленный уровень устойчивости к помехам по BS EN/EN61000-6-2 и BS EN/EN50082-2.
- Опциональный релейный контакт DC OK.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
TDR-480-24 относится к экономичной серии тонких источников питания мощностью 480 Вт для монтажа на DIN рейку. Конструкция корпуса шириной 85,5 мм обеспечивает экономию пространства внутри шкафов и электроустановок. Серия работает от полного диапазона входного трехфазного напряжения 340...550 В переменного тока; возможна работа и в двухфазном режиме при соблюдении условий снижения нагрузки.
Источник питания выполнен в металлическом корпусе, улучшающем рассеяние тепла. При КПД до 93% устройство может эксплуатироваться при температуре окружающей среды от минус 30 до плюс 70 °C при естественной конвекции воздуха. Встроенный режим ограничения тока постоянного уровня при перегрузке позволяет применять изделие с индуктивными и емкостными нагрузками. Совокупность защитных функций и наличие промышленных сертификатов делают TDR-480-24 пригодным для применения в системах промышленной электроники и автоматизации.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0...20 А |
| Номинальная выходная мощность | 480 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 24...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1200 мс, 60 мс при 400 В AC; 800 мс, 60 мс при 500 В AC, при полной нагрузке |
| Время удержания | 20 мс при 400 В AC; 20 мс при 500 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | Трехфазный вход 340...550 В AC, возможна работа от двух фаз; 480...780 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,9 при 400 В AC; не менее 0,88 при 500 В AC, при полной нагрузке |
| КПД, типовое значение | 93% |
| Потребляемый ток, типовое значение | 0,85 А при 400 В AC; 0,7 А при 500 В AC |
| Пусковой ток, типовое значение | 50 А при холодном пуске |
| Ток утечки | менее 3,5 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по принципу постоянного тока, отключение через 3 с, восстановление после повторного включения питания |
| Защита от перенапряжения | 29...33 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, IEC62368-1, AS/NZS 62368.1, UL 62368-1, EAC TP TC 004, BIS IS13252(Part1) только для исполнения 24 В |
| Конструкция соответствует | BS EN/EN62368-1 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС, эмиссия
| Испытание | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | Соответствует |
ЭМС, устойчивость к помехам
| Испытание | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание 95% на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | не менее 1174,0 тыс. ч по Telcordia SR-332 (Bellcore); не менее 108,3 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 85,5 × 125,2 × 128,5 мм (Ш × В × Г) |
| Масса | 1,51 кг |
| Упаковка | 8 шт., 13 кг, 1,16 куб. фута |
Подключение и монтаж
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | PE |
| TB1 | 2 | AC/L3 |
| TB1 | 3 | AC/L2 |
| TB1 | 4 | AC/L1 |
| TB2 | 1, 2 | Выход постоянного напряжения +V |
| TB2 | 3, 4 | Выход постоянного напряжения -V |
Опциональный контакт DC OK
| Параметр | Значение |
| Назначение контактов | Релейный контакт состояния DC OK |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включен, выход в норме |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен или неисправен выход |
| Максимальная нагрузка контакта | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Разъем управления | DINKLE ECH250R-02P или эквивалент, CN25 |
| Ответная часть | Dinkle ESC250V-02P или эквивалент, входит в комплект поставки |
| Допустимое сечение проводника | 0,081...0,517 мм², что соответствует 20...28 AWG |
Характер работы при изменении температуры и входного напряжения
При вертикальном монтаже допускается работа с полной нагрузкой до 50 °C окружающей среды. В диапазоне от 50 до 70 °C требуется снижение выходной нагрузки по дерейтинговой характеристике. При трехфазном питании номинальная нагрузка доступна в диапазоне входного напряжения приблизительно 380...530 В AC. При работе от двух фаз допустимая нагрузка снижается; ориентировочно в области 340...380 В AC нагрузка изменяется от 70% до 80%, а далее сохраняется на уровне порядка 80%.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, линейную нестабильность и нестабильность по нагрузке.
- Работа от двух фаз допускается при соответствующем снижении выходной нагрузки. Для определения допустимого уровня нагрузки следует руководствоваться дерейтинговой характеристикой.
- Для длительной работы на полной мощности рекомендуется монтажный зазор: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по ЭМС.
- При эксплуатации на высоте более 2000 м снижение максимально допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
