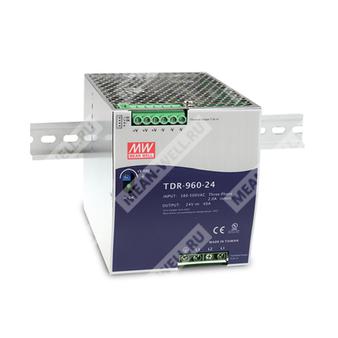

TDR-960-24 - трехфазный промышленный источник питания 24 В постоянного тока 40 А 960 Вт для установки на DIN рейку.
Описание
TDR-960-24 представляет собой промышленный источник питания серии TDR-960 для трехфазных сетей переменного тока с широким диапазоном входного напряжения и активной коррекцией коэффициента мощности. Устройство предназначено для преобразования трехфазного входного напряжения 340...550 В AC в стабилизированное выходное напряжение 24 В DC с номинальным током 40 А. Конструкция рассчитана на монтаж на DIN рейку TS35/7.5 или TS35/15, охлаждение осуществляется за счет естественной конвекции без вентилятора.
Особенности
|
- Трехфазный вход 340...550 В AC широкого диапазона.
- Возможность работы от двух фаз.
- Ширина корпуса всего 110 мм.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по гармоническим искажениям сети по BS EN/EN61000-3-2.
- Высокий КПД до 94%.
- Низкие потери мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения тока постоянного уровня.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Одобрение UL508 для промышленного управляющего оборудования.
- Промышленный уровень устойчивости к электромагнитным воздействиям.
- Поддержка распределения тока при параллельной работе до 3840 Вт по схеме 3+1.
- Встроенный релейный контакт DC OK.
- 100% испытание при полной нагрузке.
Расшифровка партномера
| Фрагмент партномера | Значение |
| TDR | Серия трехфазных промышленных источников питания на DIN рейку |
| 960 | Номинальная выходная мощность 960 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 40 А |
| Диапазон выходного тока | 0...40 А |
| Номинальная мощность | 960 Вт |
| Пульсации и шум | 180 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, нарастания | 1000 мс, 100 мс при 400 В AC; 800 мс, 100 мс при 500 В AC при полной нагрузке |
| Время удержания | 12 мс при 400 В AC; 14 мс при 500 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | Трехфазный 340...550 В AC, возможна работа от двух фаз; 480...780 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,88 при 400 В AC; не менее 0,86 при 500 В AC при полной нагрузке |
| КПД, типовой | 94% |
| Потребляемый ток, типовой | 2 А при 400 В AC; 1,4 А при 500 В AC |
| Пусковой ток, типовой | 60 А при холодном пуске |
| Ток утечки | менее 3,5 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянного уровня, отключение через 3 секунды, восстановление после повторного включения питания |
| Защита от перенапряжения | 29...33 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Релейный контакт DC OK, максимальная нагрузка | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Распределение тока | См. руководство по функциям |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...95% относительной влажности без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, AS/NZS62368.1, EAC TP TC 004; IEC62368-1 CB одобрен SIQ; конструкция с учетом BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020 |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | не менее 647,1 тыс. ч по Telcordia SR-332 (Bellcore); не менее 59,5 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 110 x 125,2 x 150 мм |
| Масса | 2,47 кг |
| Упаковка | 6 шт., 15,8 кг, 1,47 куб. фута |
| Допустимый тип DIN рейки | TS35/7.5 или TS35/15 |
| Ширина корпуса | 110 мм |
Подключение и механические данные
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | AC/L3 |
| TB1 | 3 | AC/L2 |
| TB1 | 4 | AC/L1 |
| TB2 | 1, 2, 3 | Выход постоянного тока +V |
| TB2 | 4, 5, 6 | Выход постоянного тока -V |
Управляющий разъем CN205
| Контакт | Назначение |
| 1 | P- распределения тока |
| 2 | P+ распределения тока |
| 3 | Релейный контакт DC OK |
| 4 | Релейный контакт DC OK |
| Тип ответной части | DINKLE ESC250V-04P или эквивалент, входит в комплект единичной упаковки |
| Допустимое сечение/диаметр провода | 0,081...0,517 мм², 28...20 AWG |
Внутренние рабочие частоты
| Параметр | Значение |
| Частота схемы PFC | 65 кГц |
| Частота ШИМ | 60 кГц |
Характеристики DC OK
| Состояние контакта | Состояние источника питания |
| Контакт замкнут | Источник питания включен, состояние DC OK |
| Контакт разомкнут | Источник питания выключен, отказ по выходу постоянного тока |
| Максимальная коммутационная способность | 30 В / 1 А, активная нагрузка |
Снижение выходной мощности
По температуре окружающей среды:
При вертикальном монтаже допускается 100% нагрузки в диапазоне примерно от -30 °C до +50 °C. Далее требуется снижение нагрузки: к +70 °C допустимая нагрузка снижается примерно до 60%.
В зависимости от входного напряжения:
Для трехфазного режима в диапазоне примерно от 380 до 550 В AC допустима 100% нагрузка, при 340 В AC около 90%.
Для двухфазного режима L1 и L3 нагрузка достигает около 80% в верхней части диапазона.
Для двухфазного режима L1 и L2 либо L2 и L3 нагрузка достигает около 80% при повышении входного напряжения, начиная примерно с 380 В AC.
Параллельная работа и распределение тока
- Параллельная работа допускается при взаимном параллельном соединении линий P+ и P-.
- Разброс выходных напряжений между параллельно включаемыми блоками должен быть менее 0,2 В.
- Суммарный выходной ток не должен превышать значение, вычисляемое по формуле: номинальный ток одного блока x число блоков x 0,9.
- Максимальное количество блоков при параллельной работе - 4. Для иных применений требуется согласование с производителем.
- Параллельное соединение источников следует выполнять короткими проводами большого сечения с последующим подключением к нагрузке.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной нагрузки.
- Если суммарная нагрузка меньше 5% от номинальной, возможно, что будет работать только один блок как ведущий, а остальные перейдут в режим ожидания; их индикаторы и реле не будут активны.
- При малой нагрузке в параллельном режиме возможно появление незначительного шума; это является нормальным явлением и не влияет на характеристики.
- Линии P+ и P- должны быть свиты в пару.
- Поддерживается распределение тока до 3840 Вт по схеме 3+1.
Применение
- Системы промышленной автоматизации.
- Шкафы управления и распределенные системы питания.
- Оборудование технологических линий с трехфазным электропитанием.
- Промышленные установки, требующие монтажа на DIN рейку.
- Системы с резервированием и параллельной работой источников питания.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Работа от двух фаз допускается при снижении допустимой выходной нагрузки. Для подробностей следует использовать кривые снижения мощности.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Для высот эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
