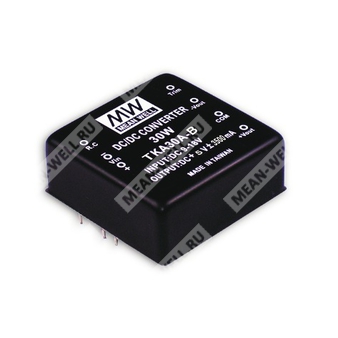

TKA30A-B - изолированный DC/DC преобразователь мощностью 25 Вт с тройным выходом +5 В и ±12 В для промышленной и электронной аппаратуры.
Назначение
TKA30A-B представляет собой DC/DC преобразователь серии TKA30 в корпусном исполнении с гальванической развязкой входа и выхода, предназначенный для преобразования входного постоянного напряжения 9...18 В в три выходных канала: +5 В, +12 В и -12 В. Компонент рассчитан на применение в системах промышленной электроники, телекоммуникационном оборудовании, встроенных системах питания, измерительной технике и другой аппаратуре, где требуется стабилизированное многоканальное питание при наличии развязки 1500 В DC.
Расшифровка партномера
| Элемент партномера | Значение |
| TKA30 | Серия DC/DC преобразователей с тройным выходом, номинальная мощность 25 Вт |
| A | Диапазон входного напряжения 9...18 В DC |
| B | Исполнение выходов: +5 В и ±12 В |
| TKA30A-B | Модель с входом 9...18 В DC и выходами +5 В, +12 В, -12 В |
Основные особенности
- широкий диапазон входного напряжения 2:1;
- изоляция вход/выход 1500 В DC;
- встроенный фильтр электромагнитных помех;
- дистанционное включение и выключение;
- защита от короткого замыкания;
- защита от перегрузки;
- охлаждение естественной конвекцией;
- шестисторонний экранированный металлический корпус;
- заливка компаундом;
- 100% прогон на производстве;
- соответствие требованиям FCC, EAC, CE, UKCA.
Выходные параметры
| Параметр | Значение для TKA30A-B |
| Конфигурация выходов | +5 В, +12 В, -12 В |
| Номинальная мощность | 25 Вт |
| Диапазон выходного тока | 700...3500 мА по каналу +5 В; ±62...±310 мА по каналам ±12 В |
| Точность установки выходного напряжения | +5 В: ±2.0%; ±12 В: ±5.0% |
| Пульсации и шум, максимум | 100 мВ пик-пик |
| Нестабильность по входному напряжению | ±0.5% |
| Нестабильность по нагрузке | +5 В: ±2.0%; ±12 В: ±5.0% |
| Частота преобразования | 100 кГц, не менее |
Входные параметры
| Параметр | Значение для TKA30A-B |
| Диапазон входного напряжения | 9...18 В DC |
| Типовой КПД | 80% |
| Входной ток при полной нагрузке | 2.61 А |
| Входной ток без нагрузки | 40 мА |
| Входной фильтр | Пи-фильтр |
| Рекомендуемая защита по входу | Предохранитель |
Защита
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 110...250% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Все выходы оснащены защитой от короткого замыкания |
| Режим защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Снижение допустимой мощности | Согласно кривой дерейтинга |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +105 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Испытательное напряжение изоляции | Вход/выход: 1.5 кВ DC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 класс B, FCC Part 15 класс B, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
Управление
| Параметр | Значение |
| Дистанционное управление | Включение: напряжение между выводом R.C и -Vin более 4.5...5.5 В DC либо разомкнутое состояние; выключение: напряжение между выводом R.C и -Vin менее 0.8 В DC либо короткое замыкание |
Надежность, конструкция и масса
| Параметр | Значение |
| MTBF | Не менее 100000 ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 50.8 x 50.8 x 21.0 мм |
| Габариты в дюймах | 2.0 x 2.0 x 0.82 дюйма |
| Масса | 110 г |
| Конструктивное исполнение | Экранированный металлический корпус, залитый компаундом |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | R.C |
| 2 | Не используется |
| 3 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 6 | +5V |
| 7 | COM |
| 8 | -Vout |
Механические данные
| Параметр | Значение |
| Длина корпуса | 50.8 мм |
| Ширина корпуса | 50.8 мм |
| Высота корпуса | 21.0 мм |
| Диаметр выводов | 1.0 мм, допуск +0.2/-0.1 мм |
| Высота зоны вывода | 5.8 мм |
| Основные монтажные размеры | Шаги и привязки выводов указаны: 45.72 мм, 30.48 мм, 22.9 мм, 15.24 мм, 12.7 мм, 2.5 мм |
Упаковка
| Параметр | Значение |
| Количество в тубе | 5 шт. |
| Масса одной тубы | 600 г |
| Максимальное количество в коробке | 140 шт. |
| Количество туб в коробке | 28 туб |
| Масса одной коробки | 17.6 кг |
| Размер коробки | 620 x 230 x 230 мм |
| Тип упаковки | Стандартная туба |
| MPQ | 5 шт. |
Кривая снижения мощности
Преобразователь допускает работу при 100% нагрузки в диапазоне температур окружающей среды примерно до +71 °C. В интервале выше +71 °C до +85 °C требуется линейное снижение нагрузки. При +85 °C допустимая нагрузка снижается примерно до 80%.
Примечания
- Все параметры указаны для нормального входного напряжения, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0.1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего значения диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
- Следует исключить работу преобразователя в режиме перегрузки или короткого замыкания дольше 30 секунд.
