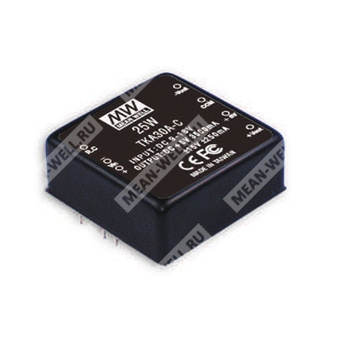

TKA30C-B - изолированный DC-DC преобразователь 25 Вт с тремя стабилизированными выходами для питания электронных и промышленных узлов.
Описание
TKA30C-B — модульный DC-DC преобразователь серии TKA30 производства MEAN WELL, предназначенный для преобразования входного постоянного напряжения в три выходных канала с гальванической развязкой входа и выхода. Исполнение C-B указывает на конфигурацию с входным диапазоном 18…36 В DC и выходами +5 В, +12 В и -12 В. Номинальная выходная мощность составляет 25 Вт.
Преобразователь выполнен в экранированном металлическом корпусе с заливкой компаундом, оснащен встроенным входным EMI-фильтром, поддерживает дистанционное включение и отключение, а также имеет защиты от короткого замыкания и перегрузки. Охлаждение осуществляется естественной конвекцией воздуха.
Особенности
- широкий диапазон входного напряжения 2:1
- гальваническая изоляция входа и выхода 1500 В DC
- встроенный EMI-фильтр
- дистанционное включение и выключение
- защита от короткого замыкания
- защита от перегрузки
- охлождение естественной конвекцией
- экранированный металлический корпус с шестью сторонами экранирования
- заливка эпоксидным компаундом
- 100% прогон на производстве
- соответствие требованиям FCC, EAC, CE, UKCA
Расшифровка партномера
| Элемент партномера | Значение |
| TKA | серия DC-DC преобразователей с тремя выходами |
| 30 | номинальная мощность 25 Вт, серия TKA30 |
| C | входной диапазон 18…36 В DC |
| - | разделитель обозначения |
| B | конфигурация выходов: +5 В и ±12 В |
| TKA30C-B | 25-ваттный изолированный DC-DC преобразователь, вход 18…36 В DC, выходы +5 В, +12 В, -12 В |
Выходные параметры
| Параметр | Значение |
| Конфигурация выходов | +5 В, +12 В, -12 В |
| Номинальная мощность | 25 Вт |
| Диапазон тока по выходу +5 В | 700…3500 мА |
| Диапазон тока по выходу +12 В | ±62…±310 мА |
| Точность установки выходного напряжения | +5 В: ±2,0%; ±12 В: ±5,0% |
| Пульсации и шум | 100 мВ пик-пик |
| Нестабильность по входу | ±0,5% |
| Нестабильность по нагрузке | +5 В: ±2,0%; ±12 В: ±5,0% |
| Частота преобразования | не менее 100 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В DC |
| Типовая эффективность | 82% |
| Входной ток при полной нагрузке | 1,27 А |
| Входной ток без нагрузки | 18 мА |
| Входной фильтр | Pi-сеть |
| Рекомендуемая защита по входу | предохранитель |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110…250% от номинальной выходной мощности |
| Режим защиты от перегрузки | hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | все выходы оснащены защитой от короткого замыкания |
| Режим защиты от короткого замыкания | hiccup mode, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Относительная влажность при работе | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +105 °C |
| Влажность при хранении | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | вход-выход: 100 МОм, 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Электромагнитная эмиссия | соответствие BS EN/EN55032 класс B, FCC part 15 класс B, EAC TP TC 020 |
| Электромагнитная устойчивость | соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
Дистанционное управление
| Параметр | Значение |
| Условие включения | R.C относительно -Vin: более 4,5…5,5 В DC или разомкнуто |
| Условие выключения | R.C относительно -Vin: менее 0,8 В DC или короткое замыкание |
Надежность и механические параметры
| Параметр | Значение |
| MTBF | не менее 100 000 ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 50,8 × 50,8 × 21,0 мм |
| Габариты в дюймах | 2 × 2 × 0,82 дюйма |
| Масса | 110 г |
| Конструктив | корпусный модуль для монтажа в отверстия |
Распиновка
| Номер вывода | Назначение |
| 1 | R.C |
| 2 | не используется |
| 3 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 6 | +5V |
| 7 | COM |
| 8 | -Vout |
Снижение мощности в зависимости от температуры
| Условие | Значение |
| До +71 °C | работа при 100% нагрузки |
| От +71 до +85 °C | снижение допустимой нагрузки по кривой дерейтинга |
Упаковка
| Параметр | Значение |
| Количество в тубе | 5 шт. |
| Масса одной тубы | 600 г |
| Максимальное количество в коробке | 140 шт. |
| Масса одной коробки | 17,6 кг |
| Размер коробки | 620 × 230 × 230 мм |
| Тип упаковки | стандартная туба |
Примечания
| № | Содержание |
| 1 | Все параметры указаны для нормального входного напряжения, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70%. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Нестабильность по входу измеряется при изменении входного напряжения от нижнего до верхнего предела диапазона при номинальной нагрузке. |
| 4 | Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки. |
| 5 | Не допускается эксплуатация преобразователя в режиме перегрузки или короткого замыкания более 30 секунд. |
