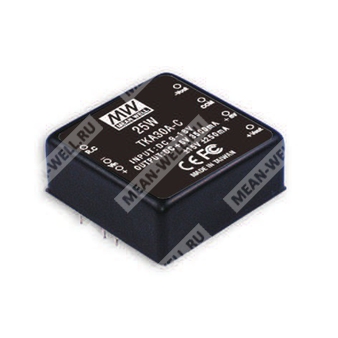

TKA30C-C - изолированный DC/DC-преобразователь мощностью 25 Вт с широким входом 36…72 В DC и тройным выходом +5 В, COM, ±15 В.
Назначение
TKA30C-C представляет собой модульный импульсный DC/DC-преобразователь серии TKA30, предназначенный для преобразования постоянного входного напряжения в несколько стабилизированных выходных линий питания. Компонент ориентирован на применение в промышленной электронике, встроенных системах, телекоммуникационном и измерительном оборудовании, а также в аппаратуре управления, где требуется гальваническая развязка входа и выхода, компактное исполнение и наличие нескольких выходных напряжений.
Расшифровка партномера
| Элемент партномера | Значение |
| TKA30 | Серия изолированных DC/DC-преобразователей мощностью 25 Вт с тройным выходом |
| C | Исполнение по выходу: основной выход +5 В, дополнительные выходы ±15 В |
| - | Разделитель обозначения |
| C | Исполнение по входу: диапазон входного напряжения 36…72 В DC |
Описание и особенности
- Широкий диапазон входного напряжения 2:1.
- Для ряда исполнений серии предусмотрен вариант 4:1.
- Гальваническая развязка вход/выход 1500 В DC.
- Встроенный EMI-фильтр.
- Дистанционное включение и выключение.
- Защита от короткого замыкания и перегрузки.
- Охлаждение свободной конвекцией воздуха.
- Шестисторонний экранированный металлический корпус.
- Эпоксидная герметизация.
- 100% прогон при производстве.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Выходные параметры
| Параметр | Значение для TKA30C-C |
| Конфигурация выходов | +5 В, COM, ±15 В |
| Номинальное выходное напряжение | +5 В и ±15 В |
| Диапазон выходного тока | +5 В: 700…3500 мА; ±15 В: ±50…±250 мА |
| Номинальная мощность | 25 Вт |
| Пульсации и шум, максимум | 100 мВ пик-пик |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Точность выходного напряжения | +5 В: ±2,0%; ±15 В: ±5,0% |
| Частота преобразования | 100 кГц, не менее |
Входные параметры
| Параметр | Значение для TKA30C-C |
| Диапазон входного напряжения | 36…72 В DC |
| КПД, типовой | 82% |
| Входной ток при полной нагрузке | 0,64 А |
| Входной ток без нагрузки | 10 мА |
| Входной фильтр | Пи-фильтр |
| Рекомендуемая защита по входу | Рекомендуется предохранитель |
Защита
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 110…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Все выходы оснащены защитой от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C, согласно кривой снижения мощности |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +105 °C |
| Влажность при хранении | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Охлаждение | Свободная конвекция воздуха |
Электрическая прочность, изоляция и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1500 В DC |
| Сопротивление изоляции вход/выход | 100 МОм, при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 класс B, FCC part 15 класс B, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
Управление
| Параметр | Значение |
| Дистанционное управление | Включено: напряжение между выводами R.C и -Vin более 4,5…5,5 В DC или разомкнуто; выключено: напряжение между R.C и -Vin менее 0,8 В DC или короткое замыкание |
Надежность и конструкция
| Параметр | Значение |
| MTBF | Не менее 100000 ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 50,8 × 50,8 × 21,0 мм |
| Габаритные размеры в дюймах | 2,00 × 2,00 × 0,82 дюйма |
| Масса | 110 г |
| Корпус | Шестисторонний экранированный металлический корпус |
| Исполнение | Эпоксидно герметизированный модуль |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | R.C |
| 2 | Не используется |
| 3 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 6 | +5V |
| 7 | COM |
| 8 | -Vout |
Механические параметры
| Параметр | Значение |
| Длина корпуса | 50,8 мм |
| Ширина корпуса | 50,8 мм |
| Высота корпуса | 21,0 мм |
| Диаметр выводов | 1,0 мм, допуск +0,2/-0,1 мм |
Снижение мощности
| Параметр | Значение |
| Диапазон полной нагрузки | До +71 °C |
| Снижение мощности | От +71 °C до +85 °C по кривой дерейтинга |
| Максимальная температура эксплуатации | +85 °C |
Упаковка
| Параметр | Значение |
| Количество в тубе | 5 шт. |
| Масса одной тубы | 600 г |
| Максимальное количество в коробке | 140 шт. |
| Масса одной коробки | 17,6 кг |
| Габариты коробки | 620 × 230 × 230 мм |
| Формат групповой упаковки | 28 туб в коробке, по 5 шт. в тубе |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C при относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
- Следует исключить работу преобразователя в режиме перегрузки или короткого замыкания длительностью более 30 секунд.
