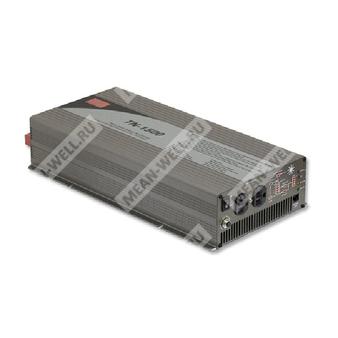

TN-1500-212B - автономный DC AC инвертор мощностью 1500 Вт с чистой синусоидой, входом 24 ВDC, выходом 230 ВAC и встроенными AC и солнечным зарядными устройствами.
TN-1500-212B — представитель серии TN-1500 компании MEAN WELL. Устройство предназначено для преобразования напряжения аккумуляторной батареи 24 В постоянного тока в однофазное переменное напряжение 230 В с синусоидальной формой выходного сигнала. Модель оснащена встроенным зарядным устройством от сети переменного тока и встроенным солнечным зарядным устройством, поддерживает режим ИБП и режим энергосбережения, имеет коммуникационный интерфейс RS-232 для мониторинга и настройки.
Расшифровка партномера TN-1500-212B
| Элемент партномера | Значение |
| TN | Серия инверторов с чистой синусоидой, встроенным AC-зарядным устройством и солнечным зарядным устройством |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 2 | Выход 230 В AC |
| 12 | Вход от аккумуляторной батареи 24 В DC |
| B | Исполнение с розеткой типа B |
Описание
Инвертор формирует на выходе чистую синусоиду с коэффициентом гармонических искажений менее 3%, что делает модель пригодной для питания чувствительной электроники, бытовой техники, офисного оборудования, переносных нагрузок, а также оборудования в транспортных средствах и на яхтах. Для TN-1500-212B предусмотрено автоматическое переключение между инверторным режимом и режимом обхода входной сети, а также индикация состояния аккумулятора, нагрузки, режима энергосбережения и аварийных состояний.
Особенности
- Чистая синусоидальная форма выходного напряжения, КНИ менее 3%.
- Номинальная мощность 1500 Вт.
- Пиковая кратковременная мощность до 3000 Вт.
- Встроенное зарядное устройство от сети переменного тока.
- Встроенное солнечное зарядное устройство.
- Поддержка режима ИБП.
- Поддержка режима энергосбережения.
- Выбор выходного напряжения и частоты при помощи кнопки настройки.
- Контролируемый по температуре вентилятор охлаждения.
- Интерфейс связи RS-232 через разъем RJ11.
- Индикация режимов работы и аварийных состояний на передней панели.
- Комплекс защит: по низкому напряжению батареи, перегрузке, короткому замыканию, перегреву, обратной полярности.
Применение
- Бытовая техника.
- Электроинструмент.
- Офисное оборудование.
- Портативная аппаратура.
- Транспортные средства.
- Яхты и автономные энергетические системы.
Выходные параметры
| Параметр | Значение для TN-1500-212B |
| Номинальная мощность | 1500 Вт |
| Максимальная выходная мощность | 1725 Вт в течение 180 с; 1875 Вт в течение 10 с; импульсная мощность 3000 Вт в течение 30 периодов |
| Выходное напряжение | 230 В AC, заводская установка |
| Выбираемое выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор кнопкой настройки |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Частота | 50 Гц, заводская установка |
| Выбираемая частота | 50 / 60 Гц, выбор кнопкой настройки |
| Точность частоты | ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% |
| Время переключения | 10 мс, инвертор/обход |
| Режим энергосбережения | По умолчанию отключен; при нагрузке менее 5 Вт устройство переходит в режим ожидания |
| Индикаторы передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария, рабочее состояние |
Входные параметры по аккумуляторной батарее
| Параметр | Значение для TN-1500-212B |
| Номинальное напряжение батареи | 24 В |
| Диапазон входного напряжения | 21 ~ 30 В DC |
| Потребляемый ток по входу DC, тип. | 75 А |
| КПД, тип. | 90% |
| Собственная мощность потребления без нагрузки | Не более 18 Вт в режиме ожидания с энергосбережением |
| Ток потребления в выключенном состоянии | Не более 1 мА |
| Типы аккумуляторов | Открытые и герметичные свинцово-кислотные |
Защита по входу батареи
| Параметр | Значение для TN-1500-212B |
| Сигнализация низкого напряжения батареи | 22,5 В ±4% |
| Отключение по низкому напряжению батареи | 21 В ±4% |
| Защита от обратной полярности | Внутренний предохранитель, размыкание |
Защиты по выходу
| Параметр | Значение для TN-1500-212B |
| Перегрев | Срабатывание при 68°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком RTH3 на радиаторе силового транзистора |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка | 105 ~ 115% нагрузки в течение 180 с; 115 ~ 125% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Автоматический выключатель | 10 А |
| Защита GFCI | Отсутствует |
Параметры встроенного AC-зарядного устройства
| Параметр | Значение для TN-1500-212B |
| Ток заряда, тип. | 2,7 А |
| Напряжение заряда | 28,5 В ±4% |
Параметры встроенного солнечного зарядного устройства
| Параметр | Значение для TN-1500-212B |
| Максимальное напряжение холостого хода солнечного входа | 45 В |
| Максимальный ток заряда | 30 А |
| Напряжение заряда | 28,5 В ±4% |
Безопасность и электромагнитная совместимость
| Параметр | Значение для TN-1500-212B |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Электрическая прочность изоляции | Батарейный вход - вход AC: 3,0 кВ AC; батарейный вход - выход AC: 3,0 кВ AC; выход AC - FG: 1,5 кВ AC |
| Сопротивление изоляции | Батарейный вход - выход AC, батарейный вход - FG, выход AC - FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, эмиссия | Соответствие EN55032 класс B, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN, EN55035, EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение для TN-1500-212B |
| Рабочая температура | 0 ~ +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -30 ~ +70°C, 10% ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Механические и эксплуатационные данные
| Параметр | Значение для TN-1500-212B |
| Габаритные размеры | 420 × 220 × 88 мм |
| Масса | 6,85 кг |
| Упаковка | 2 шт. / 15,7 кг / 1,61 куб. фута |
| MTBF | 229,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 38,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Интерфейс контрольной проводки | RJ11 - RS232 |
Конструктивное исполнение
| Параметр | Значение для TN-1500-212B |
| Выходная розетка | Тип B |
| Страна применения розетки | Европа |
| Исполнение серии | Для моделей 212/224/248 применяются исполнения B, C, D |
| Охлаждение | Вентилятор с термостатическим управлением |
Мониторинг и настройка

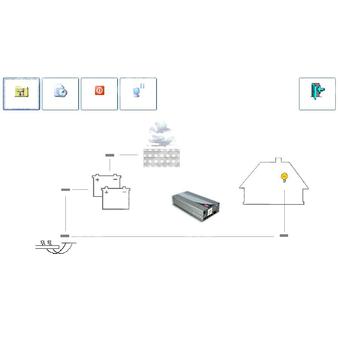

Для серии TN-1500 предусмотрено программное обеспечение мониторинга. Подключение выполняется через разъем RJ11 к интерфейсу RS-232 ПК с использованием кабеля RJ11-RS232. Программное обеспечение позволяет:
- изменять выходное напряжение;
- изменять напряжения, связанные с зарядом аккумулятора;
- устанавливать частоту выхода;
- выбирать режим ИБП и режим энергосбережения;
- считывать текущие настройки устройства;
- записывать измененные параметры в устройство;
- загружать заводские настройки;
- просматривать статистику времени работы в режимах инвертора, обхода и отключения;
- выполнять дистанционное включение и выключение.
Примечания
| № | Содержание |
| 1 | Снижение допустимой выходной мощности зависит от температурной характеристики, приведенной на кривой 1. |
| 2 | Коэффициент гармонических искажений и КПД измерены при входном напряжении 1000 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 3 | Снижение допустимых параметров по входу зависит от характеристики, приведенной на кривой 2. |
| 4 | Если иное не указано, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 5 | Ток по входу DC измерен при мощности 1500 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 6 | Допуск значений напряжения зависит от модели: 112/212: ±0,5 В; 124/224: ±1 В; 148/248: ±2 В. |
| 7 | Кабель входит в комплект для соединения TN-1500 с компьютером для программного мониторинга. |
| 8 | При прямом подключении инвертора к аккумуляторной батарее транспортного средства не следует включать инвертор до запуска двигателя. |
| 9 | Снижение допустимой рабочей температуры для высоты более 2000 м: на 3,5°C на каждые 1000 м для исполнений без вентилятора и на 5°C на каждые 1000 м для исполнений с вентилятором. |
| 10 | Исполнение F предназначено только для 60 Гц. |
