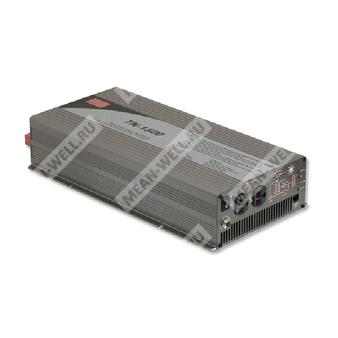

TN-1500-224B - инвертор напряжения 24 В DC/230 В AC мощностью 1500 Вт с чистой синусоидой, функцией байпаса и встроенной зарядкой от сети и солнечной панели.
Описание
TN-1500-224B — представитель серии TN-1500 компании MEAN WELL, предназначенный для преобразования постоянного напряжения аккумуляторной батареи 24 В в однофазное переменное напряжение 230 В с синусоидальной формой выходного сигнала. Модель оснащена встроенным сетевым зарядным устройством, солнечным зарядным устройством, функцией байпаса, режимом ИБП и энергосберегающим режимом.
Исполнение 224B соответствует входу 24 В DC, выходу 230 В AC и розеточному исполнению типа B. Для данной группы моделей заводская установка выходного напряжения составляет 230 В AC, а выбор номинала 200 / 220 / 230 / 240 В AC и частоты 50 / 60 Гц выполняется кнопкой настройки.
Расшифровка партномера
| Фрагмент партномера | Значение |
| TN | Серия инверторов с чистой синусоидой, встроенным AC-зарядным и солнечным зарядным устройством |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 2 | Выходное напряжение 230 В AC |
| 24 | Номинальное входное напряжение батареи 24 В DC |
| B | Выходная розетка типа B |
| TN-1500-224B | Инвертор 24 В DC / 230 В AC, 1500 Вт, розетка типа B |
Функциональные особенности
- Чистая синусоида на выходе, коэффициент гармоник менее 3%.
- Пиковая выходная мощность до 3000 Вт.
- Выбор режима ИБП и энергосберегающего режима.
- Высокий КПД до 90% для модели TN-1500-224B.
- Встроенный сетевой выключатель питания.
- Выбираемый режим standby saving mode.
- Индикация состояния на передней панели.
- Термостатически управляемый вентилятор охлаждения.
- Встроенное солнечное и сетевое зарядное устройство.
- Поддержка связи по RS-232 через интерфейс RJ11-RS232.
- Защиты: низкое напряжение батареи, отключение по глубокому разряду, перенапряжение, перегрев, короткое замыкание на выходе, обратная полярность, перегрузка, автоматический выключатель по AC.
Области применения
- Бытовая техника.
- Электроинструмент.
- Офисное и переносное оборудование.
- Транспортные средства.
- Яхты и автономные энергетические системы.
Выходные параметры
| Параметр | Значение для TN-1500-224B |
| Номинальная мощность | 1500 Вт |
| Максимальная выходная мощность | 1725 Вт в течение 180 с |
| Перегрузочная способность | 1875 Вт в течение 10 с |
| Пусковая мощность | 3000 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Заводская установка выходного напряжения | 230 В AC |
| Частота | 50 Гц ±0,1 Гц; выбирается 50/60 Гц кнопкой настройки |
| Форма выходного сигнала | Чистая синусоида, THD < 3% |
| Стабилизация по переменному напряжению | ±3,0% |
| Время переключения | 10 мс, инвертор/байпас |
| Автоматический выключатель | 10 А |
Входные параметры по батарее
| Параметр | Значение для TN-1500-224B |
| Номинальное напряжение батареи | 24 В |
| Диапазон входного напряжения | 21…30 В DC |
| Потребляемый ток при номинальной нагрузке | 75 А |
| КПД, типовое значение | 90% |
| Потребление без нагрузки в режиме энергосбережения | ≤18 Вт |
| Ток в выключенном состоянии | ≤1 мА |
| Типы батарей | Открытые и герметичные свинцово-кислотные |
Защиты по батарейному входу
| Параметр | Значение для TN-1500-224B |
| Сигнализация низкого напряжения батареи | 22,5 В ±4% |
| Отключение по низкому напряжению батареи | 21 В ±4% |
| Защита от обратной полярности | Внутренний предохранитель, размыкание предохранителя |
Выходные защиты
| Параметр | Значение для TN-1500-224B |
| Перегрев | 68°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком RTH3 на радиаторе силового транзистора |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка | 105…115% нагрузки в течение 180 с; 115…125% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI | Отсутствует |
Сетевое зарядное устройство
| Параметр | Значение для TN-1500-224B |
| Ток заряда, типовое значение | 2,7 А |
| Напряжение заряда | 28,5 В ±4% |
Солнечное зарядное устройство
| Параметр | Значение для TN-1500-224B |
| Максимальное напряжение холостого хода солнечной панели | 45 В |
| Максимальный ток заряда | 30 А |
| Напряжение заряда | 28,5 В ±4% |
Индикация и режимы работы
| Параметр | Значение |
| Индикация на передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, аварийное состояние и рабочий статус |
| Режим энергосбережения | По умолчанию отключен; при нагрузке ≤5 Вт переход в standby mode |
| Режимы работы | Инвертор, байпас, ИБП, энергосбережение |
| Удаленное управление | Возможность удаленного включения и выключения через ПО мониторинга |
Интерфейс связи и мониторинг
| Параметр | Значение |
| Интерфейс управляющей проводки | RJ11 - RS232 |

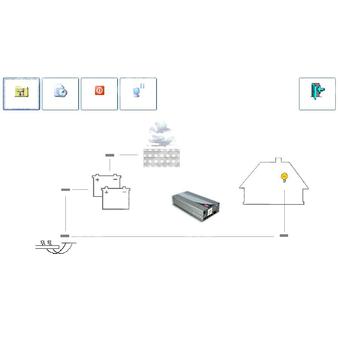

| Подключение | Кабель для связи между TN-1500 и компьютером для программного мониторинга |
| Функции ПО | Настройка выходного напряжения, зарядных напряжений, частоты, режима работы; статистика режимов; удаленное выключение |
| Настраиваемые параметры | Напряжение выравнивания, плавающее напряжение, порог сигнализации, порог отключения, выходное напряжение AC, частота, режим ИБП, энергосберегающий режим |
Параметры безопасности и ЭМС
| Параметр | Значение для TN-1500-224B |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004 approved; конструкция соответствует BS EN/EN62368-1 |
| Электрическая прочность изоляции | Батарейный вход - вход AC: 3,0 кВ AC; батарейный вход - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Батарейный вход - выход AC, батарейный вход - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, эмиссия | Соответствие EN55032 класс B, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN, EN55035, EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0…+40°C при 100% нагрузке; +60°C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -30…+70°C |
| Влажность хранения | 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Механические данные и монтаж
| Параметр | Значение |
| Габаритные размеры | 420 × 220 × 88 мм |
| Масса нетто | 6,85 кг |
| Упаковка | 2 шт. / 15,7 кг / 1,61 куб. фута |
| Охлаждение | Принудительное воздушное, направление потока указано на чертеже |
| Монтажное исполнение | Корпус для панельного или стационарного монтажа |
Надежность
| Параметр | Значение |
| MTBF | 229,1 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 38,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Розеточное исполнение
| Параметр | Значение для TN-1500-224B |
| Тип выходной розетки | Тип B |
| Региональное исполнение | Европа |
| Сертификационная маркировка для исполнения | E13, CE |
Дерейтинг
| Параметр | Описание |
| Дерейтинг по температуре | 100% нагрузки сохраняется примерно до 40°C, далее нагрузка снижается; при 60°C допускается около 50% нагрузки |
| Дерейтинг по входному напряжению батареи | Для 24 В моделей номинальная нагрузка обеспечивается при напряжении около 23…30 В DC; при 21 В DC допустимая нагрузка снижается |
Примечания
- Выходная мощность снижается в соответствии с кривой дерейтинга 1.
- КПД и ток по входу измерены при входном напряжении 13 В, 26 В, 52 В соответственно, при линейной нагрузке 1000 Вт.
- Входная мощность снижается в соответствии с кривой дерейтинга 2.
- Если не указано иное, параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках.
- Потребляемый ток DC измерен при мощности 1500 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В соответственно.
- Допуск по значениям напряжения зависит от модели: 112/212: ±0,5 В; 124/224: ±1 В; 148/248: ±2 В.
- Кабель входит в комплект для подключения TN-1500 к компьютеру для программного мониторинга.
- При прямом подключении инвертора к аккумуляторной батарее транспортного средства не допускается включать инвертор до запуска двигателя.
- Снижение допустимой температуры окружающей среды при эксплуатации на высоте более 2000 м: для моделей без вентилятора 3,5°C/1000 м, для моделей с вентилятором 5°C/1000 м.
- Исполнение с розеткой типа F предназначено только для 60 Гц.
