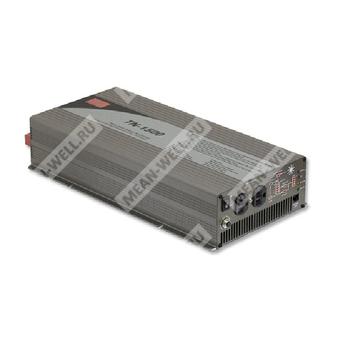

TN-1500-248B - автономный инвертор напряжения 48 В DC в 230 В AC мощностью 1500 Вт со встроенной зарядкой от сети и солнечных модулей.
TN-1500-248B представляет собой инвертор серии TN-1500 с выходным напряжением переменного тока 230 В, питанием от аккумуляторной батареи 48 В и встроенными зарядными устройствами от сети переменного тока и от солнечных панелей. Устройство формирует истинную синусоиду, поддерживает режим ИБП и режим энергосбережения, предназначено для питания бытовой, офисной, переносной и бортовой нагрузки.
Расшифровка партномера
| Фрагмент партномера | Значение |
| TN | Серия инверторов с чистой синусоидой, встроенным AC зарядным устройством и солнечным зарядным устройством |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 2 | Выход 230 В AC |
| 48 | Номинальное напряжение аккумуляторной батареи 48 В DC |
| B | Исполнение с розеткой типа B |
| TN-1500-248B | Инвертор 1500 Вт, 48 В DC в 230 В AC, розетка типа B |
Основные особенности
- Выходное напряжение истинной синусоидальной формы, коэффициент нелинейных искажений менее 3%.
- Высокая пиковая перегрузочная способность до 3000 Вт.
- Поддержка режима ИБП и режима энергосбережения с возможностью выбора.
- Встроенный выключатель питания на передней панели.
- Индикация уровня батареи, уровня нагрузки, режима энергосбережения, аварий и состояния работы.
- Термостатически управляемое охлаждение вентилятором.
- Встроенное солнечное зарядное устройство.
- Поддержка интерфейса RS-232 через разъем RJ11.
- Защиты по пониженному напряжению батареи, глубокому разряду, перенапряжению, перегреву, короткому замыканию, переполюсовке, перегрузке, автоматическому выключателю AC цепи.
Области применения
- Бытовая техника.
- Электроинструмент.
- Офисное оборудование.
- Переносное оборудование.
- Транспортные средства.
- Яхты и другое автономное оборудование.
Выходные параметры
| Параметр | Значение для TN-1500-248B |
| Номинальная мощность | 1500 Вт |
| Максимальная выходная мощность | 1725 Вт в течение 180 с; 1875 Вт в течение 10 с; пиковая мощность 3000 Вт в течение 30 периодов |
| Выходное напряжение переменного тока | 200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки; заводская установка 230 В AC |
| Частота | 50 Гц ±0,1 Гц; выбор 50/60 Гц кнопкой настройки |
| Форма выходного напряжения | Истинная синусоида, THD < 3% |
| Стабилизация по напряжению | ±3,0% |
| Время переключения | 10 мс, инвертор/байпас |
| Режим энергосбережения | По умолчанию отключен; при нагрузке менее либо равной 5 Вт переход в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень нагрузки, режим энергосбережения, аварии и рабочее состояние |
Входные параметры по батарее
| Параметр | Значение для TN-1500-248B |
| Номинальное напряжение батареи | 48 В |
| Диапазон входного напряжения | 42...60 В DC |
| Потребляемый ток по входу DC, тип. | 37,5 А |
| КПД, тип. | 91% |
| Потребляемая мощность без нагрузки в режиме standby saving | ≤ 18 Вт |
| Потребление тока в выключенном состоянии | ≤ 1 мА |
| Типы аккумуляторов | Открытые и герметизированные свинцово-кислотные |
Параметры защиты по входу батареи
| Параметр | Значение для TN-1500-248B |
| Сигнализация пониженного напряжения батареи | 45 В ±4% |
| Отключение по глубокому разряду батареи | 42 В ±4% |
| Защита от переполюсовки | Внутренний плавкий предохранитель, размыкание предохранителя |
Параметры защиты по выходу
| Параметр | Значение для TN-1500-248B |
| Перегрев | 68 °C ±5 °C |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком RTH3 на радиаторе силового транзистора |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка | 105...115% нагрузки в течение 180 с; 115...125% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Автоматический выключатель | 10 А |
| Защита GFCI | Нет |
Зарядное устройство от сети переменного тока
| Параметр | Значение для TN-1500-248B |
| Ток заряда, тип. | 1,35 А |
| Напряжение заряда | 57 В ±4% |
Солнечное зарядное устройство
| Параметр | Значение для TN-1500-248B |
| Максимальное напряжение холостого хода солнечного входа | 75 В |
| Максимальный ток заряда | 30 А |
| Напряжение заряда | 57 В ±4% |
Безопасность и ЭМС
| Параметр | Значение для TN-1500-248B |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Эмиссия ЭМС | Соответствие EN55032 класс B, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN, EN55035, EAC TP TC 020 |
| Испытательное напряжение изоляции | Батарейный вход - вход AC: 3,0 кВ AC; батарейный вход - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Батарейный вход - выход AC, батарейный вход - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и окружающая среда
| Параметр | Значение для TN-1500-248B |
| Рабочая температура | От 0 до +40 °C при 100% нагрузке; до +60 °C при 50% нагрузке |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | От -30 до +70 °C |
| Влажность при хранении | 10...95% RH без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Механические данные и подключение
| Параметр | Значение для TN-1500-248B |
| Габаритные размеры | 420 × 220 × 88 мм |
| Масса | 6,85 кг |
| Упаковка | 2 шт. / 15,7 кг / 1,61 куб. фута |
| Интерфейс управления | RJ11 - RS232 |
| Розетка AC | Тип B |
| Страна применения розетки типа B | Европа |
Надежность
| Параметр | Значение |
| MTBF | 229,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 38,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

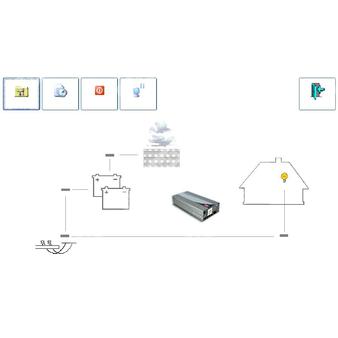

Мониторинг и настройка
Устройство поддерживает программный мониторинг через интерфейс RS-232 с использованием кабеля RJ11-RS232. В программном обеспечении доступны:
- настройка выходного напряжения;
- настройка частоты выходного напряжения;
- настройка напряжений, связанных с зарядом батареи;
- выбор режима ИБП;
- выбор режима энергосбережения;
- дистанционное включение и выключение;
- отображение рабочего состояния, напряжения батареи, выходного напряжения, температуры, наличия байпаса и зарядных режимов;
- статистика времени работы в режиме инвертора, байпаса, отключения, работы солнечного зарядного устройства и средней нагрузки.
Примечания
| № | Содержание |
| 1 | Снижение выходной мощности в зависимости от температуры определяется кривой 1. |
| 2 | Коэффициент нелинейных искажений и КПД измерены при линейной нагрузке 1000 Вт и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 3 | Снижение параметров по входу определяется кривой 2. |
| 4 | Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 5 | Ток по входу DC измерен при выходной мощности 1500 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 6 | Допуск значений напряжения по моделям: 112/212: 0,5 В; 124/224: 1 В; 148/248: 2 В. |
| 7 | Кабель предназначен для соединения TN-1500 с компьютером для программного мониторинга. |
| 8 | Если инвертор подключен непосредственно к аккумулятору транспортного средства, не следует включать инвертор до запуска двигателя. |
| 9 | Снижение допустимой температуры окружающей среды для высоты эксплуатации более 2000 м: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
| 10 | Исполнение типа F предусмотрено только для 60 Гц. |
