TN-1500-DS [CD Soft + Cable]
TN-1500-DS [CD Soft + Cable] - комплект программного обеспечения и интерфейсного кабеля для мониторинга, настройки и удаленного управления инверторами серии TN-1500.
TN-1500-DS [CD Soft + Cable] представляет собой сервисный комплект для работы с инверторами серии MEAN WELL TN-1500. Комплект включает программное обеспечение мониторинга и кабель связи RJ11–RS232 для подключения инвертора к персональному компьютеру. Назначение комплекта — чтение состояния устройства, изменение эксплуатационных настроек, просмотр статистики режимов работы и дистанционное включение или отключение питания.
Расшифровка партномера
| Элемент партномера |
Значение |
| TN |
Серия инверторов с истинно синусоидальным выходом и встроенными зарядными функциями |
| 1500 |
Номинальная выходная мощность 1500 Вт для совместимых инверторов серии TN-1500 |
| DS |
Комплект программного обеспечения и интерфейсных средств для настройки и мониторинга |
| CD Soft |
Программное обеспечение мониторинга и конфигурирования |
| Cable |
Кабель связи RJ11–RS232 для подключения к ПК |
Назначение
Комплект предназначен для совместного использования с инверторами серии TN-1500 мощностью 1500 Вт с функцией солнечного и сетевого заряда. Через программное обеспечение пользователь получает доступ к параметрам выходного напряжения, частоты, напряжений заряда аккумулятора, порогам сигнализации и отключения, а также к статистике эксплуатации.
Состав комплекта
- Программное обеспечение мониторинга TN-1500.
- Кабель связи RJ11–RS232.
Совместимые изделия серии
| Модель |
Система аккумулятора |
Выход переменного напряжения |
| TN-1500-112 |
12 В |
110 В AC |
| TN-1500-124 |
24 В |
110 В AC |
| TN-1500-148 |
48 В |
110 В AC |
| TN-1500-212 |
12 В |
230 В AC |
| TN-1500-224 |
24 В |
230 В AC |
| TN-1500-248 |
48 В |
230 В AC |
Функциональные возможности программного обеспечения
- Настройка выходного напряжения переменного тока.
- Настройка выходной частоты.
- Настройка напряжения выравнивающего заряда.
- Настройка напряжения буферного заряда.
- Настройка порога предупреждения о низком напряжении аккумулятора.
- Настройка порога отключения по разряду аккумулятора.
- Выбор режима ИБП.
- Выбор режима энергосбережения.
- Удаленное включение и выключение устройства.

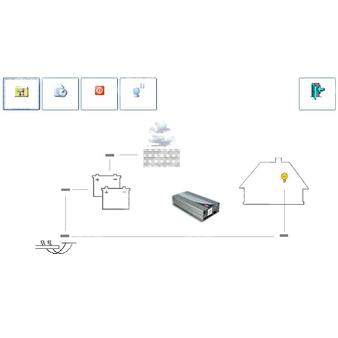

- Отображение текущего рабочего состояния.
- Отображение текущих сигналов состояния и аварий.
- Ведение статистики времени работы по режимам.
- Отображение средней загрузки.
Подключение и интерфейс
| Параметр |
Значение |
| Интерфейс со стороны инвертора |
RJ11 |
| Интерфейс со стороны ПК |
RS-232, разъем DB9 female |
| Проводка интерфейса управления |
RJ11 – RS232 |
| Скорость обмена, отображаемая в ПО |
9600 бод |
Распиновка кабеля RJ11–RS232
| Контакт RJ11 |
Контакт DB9 |
| 2 |
3 |
| 3 |
5 |
| 4 |
2 |
Отображаемые и управляемые параметры
| Группа |
Параметры |
| Текущие измеряемые значения |
Напряжение аккумулятора, выходное напряжение, внутренняя температура, напряжение сети, выходная частота |
| Состояния |
Работа от сети, байпас, заряд от сети, заряд от солнечной панели, загрузка аккумулятора |
| Индикация событий |
Включено, удаленное отключение, низкое напряжение аккумулятора, полный разряд аккумулятора, режим энергосбережения, аварийное отключение |
| Статистика |
Дата начала, дата сброса, доля времени работы в режиме инвертора, доля времени байпаса, доля времени отключения, доля времени работы солнечного зарядного устройства, средняя загрузка |
Параметры настройки через ПО
| Параметр |
Диапазон или состояние |
| Напряжение выравнивающего заряда |
Пример для 12-вольтовой системы: 13,5...15,0 В |
| Напряжение буферного заряда |
Пример для 12-вольтовой системы: 13,0...13,5 В |
| Порог предупреждения о низком напряжении |
Пример для 12-вольтовой системы: 11,0...11,5 В |
| Порог отключения |
Пример для 12-вольтовой системы: 10,0...11,0 В |
| Выходное напряжение |
Настраиваемое |
| Выходная частота |
50 Гц или 60 Гц |
| Режим энергосбережения в ожидании |
Вкл./Выкл. |
| Режим ИБП |
Вкл./Выкл. |
| Режим энергосбережения |
Вкл./Выкл. |
Требования к программной среде
| Параметр |
Значение |
| Источник получения ПО |
Раздел программного обеспечения на официальном сайте производителя |
| Поддерживаемые операционные системы |
Windows 7 English, Windows 7 Chinese Traditional Taiwan, Windows 8 English, Windows 8 Chinese Traditional Taiwan |

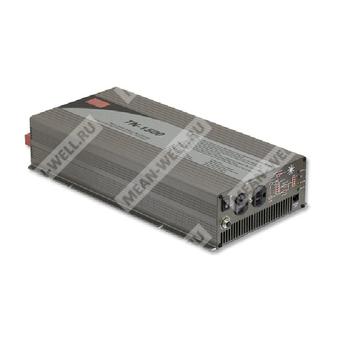

Характеристики совместимых инверторов серии TN-1500
Ниже приведены основные параметры устройств, с которыми работает комплект TN-1500-DS.
Выход
| Параметр |
TN-1500-112 |
TN-1500-124 |
TN-1500-148 |
TN-1500-212 |
TN-1500-224 |
TN-1500-248 |
| Номинальная мощность |
1500 Вт |
1500 Вт |
1500 Вт |
1500 Вт |
1500 Вт |
1500 Вт |
| Максимальная выходная мощность |
1725 Вт в течение 180 с, 1875 Вт в течение 10 с, пиковая мощность 3000 Вт в течение 30 циклов |
| Заводская установка выходного напряжения |
110 В AC |
230 В AC |
| Выбор выходного напряжения |
100 / 110 / 115 / 120 В AC |
200 / 220 / 230 / 240 В AC |
| Частота |
60 Гц ±0,1 Гц, выбор 50/60 Гц |
50 Гц ±0,1 Гц, выбор 50/60 Гц |
| Форма выходного сигнала |
Истинная синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% |
| Время переключения |
10 мс, инвертор/байпас |
| Режим энергосбережения |
По умолчанию отключен, при нагрузке не более 5 Вт переход в режим ожидания |
| Индикация на передней панели |
Уровень напряжения аккумулятора, уровень нагрузки, режим энергосбережения, авария и рабочее состояние |
Вход
| Параметр |
TN-1500-112 |
TN-1500-124 |
TN-1500-148 |
TN-1500-212 |
TN-1500-224 |
TN-1500-248 |
| Номинальное напряжение аккумулятора |
12 В |
24 В |
48 В |
12 В |
24 В |
48 В |
| Диапазон входного напряжения |
10,5...15 В DC |
21...30 В DC |
42...60 В DC |
10,5...15 В DC |
21...30 В DC |
42...60 В DC |
| Ток по постоянному входу, тип. |
150 А |
75 А |
37,5 А |
150 А |
75 А |
37,5 А |
| Потребляемая мощность без нагрузки |
Не более 18 Вт в режиме ожидания энергосбережения |
| Ток в выключенном состоянии |
Не более 1 мА |
| КПД, тип. |
87% |
89% |
89% |
88% |
90% |
91% |
| Типы аккумуляторов |
Открытые и герметичные свинцово-кислотные |
Защита по аккумуляторному входу
| Параметр |
TN-1500-112 |
TN-1500-124 |
TN-1500-148 |
TN-1500-212 |
TN-1500-224 |
TN-1500-248 |
| Сигнализация низкого напряжения аккумулятора |
11,3 В ±4% |
22,5 В ±4% |
45 В ±4% |
11,3 В ±4% |
22,5 В ±4% |
45 В ±4% |
| Отключение по низкому напряжению аккумулятора |
10,5 В ±4% |
21 В ±4% |
42 В ±4% |
10,5 В ±4% |
21 В ±4% |
42 В ±4% |
| Защита от обратной полярности |
Внутренний предохранитель, размыкание |
Защиты по выходу
| Параметр |
TN-1500-112 |
TN-1500-124 |
TN-1500-148 |
TN-1500-212 |
TN-1500-224 |
TN-1500-248 |
| Отключение по перегреву |
82°C ±5°C |
96°C ±5°C |
68°C ±5°C |
68°C ±5°C |
68°C ±5°C |
68°C ±5°C |
| Тип защиты от перегрева |
Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком на радиаторе силового транзистора |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузочная способность |
105...115% нагрузки в течение 180 с, 115...125% нагрузки в течение 10 с |
| Тип защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения |
| Автоматический выключатель |
15 А |
10 А |
| Защита GFCI |
Опционально, только тип F |
Нет |
Нет |
Нет |
Нет |
Нет |
Окружающая среда
| Параметр |
Значение |
| Рабочая температура |
0...+40°C при 100% нагрузке; +60°C при 50% нагрузке |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-30...+70°C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
Для 112/124 тип F: UL458; для 212/224/248: IEC62368-1 CB, EAC TP TC 004; конструкция с учетом BS EN/EN62368-1 |
| Электрическая прочность изоляции |
Вход батареи – вход AC: 3,0 кВ AC; вход батареи – выход AC: 3,0 кВ AC; выход AC – защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции |
Вход батареи – выход AC, вход батареи – защитное заземление, выход AC – защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС |
Соответствие FCC class A, EAC TP TC 020; соответствие EN55032 class B, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN, EN55035, EAC TP TC 020 |
Сетевое зарядное устройство
| Параметр |
TN-1500-112 |
TN-1500-124 |
TN-1500-148 |
TN-1500-212 |
TN-1500-224 |
TN-1500-248 |
| Ток заряда, тип. |
5,5 А |
2,7 А |
1,35 А |
5,5 А |
2,7 А |
1,35 А |
| Напряжение заряда |
14,3 В ±4% |
28,5 В ±4% |
57 В ±4% |
14,3 В ±4% |
28,5 В ±4% |
57 В ±4% |
Солнечное зарядное устройство
| Параметр |
TN-1500-112 |
TN-1500-124 |
TN-1500-148 |
TN-1500-212 |
TN-1500-224 |
TN-1500-248 |
| Максимальное напряжение холостого хода |
25 В |
45 В |
75 В |
25 В |
45 В |
75 В |
| Максимальный ток заряда |
30 А |
30 А |
30 А |
30 А |
30 А |
30 А |
| Напряжение заряда |
14,3 В ±4% |
28,5 В ±4% |
57 В ±4% |
14,3 В ±4% |
28,5 В ±4% |
57 В ±4% |
Прочие параметры
| Параметр |
Значение |
| MTBF |
229,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 38,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
420 × 220 × 88 мм |
| Масса и упаковка |
6,85 кг; 2 шт. / 15,7 кг / 1,61 куб. фута |
Особенности серии
- Истинно синусоидальный выход с коэффициентом нелинейных искажений менее 3%.
- Высокая перегрузочная способность с пиковой мощностью до 3000 Вт.
- Выбираемые режимы ИБП и энергосбережения.
- КПД до 91% в зависимости от модели.
- Выключатель питания на передней панели.
- Выбираемый режим энергосбережения в ожидании.
- Передняя панель с индикацией рабочего состояния.
- Термостатическое управление вентилятором охлаждения.
- Встроенные солнечное и сетевое зарядные устройства.
- Поддержка связи RS-232.
Области применения
- Бытовое оборудование.
- Электроинструмент.
- Офисное и портативное оборудование.
- Транспортные средства.
- Яхты и автономные энергетические системы.
Примечания
| № |
Содержание |
| 1 |
Снижение допустимой выходной мощности зависит от температурной характеристики по кривой 1. |
| 2 |
Нелинейные искажения и КПД измерены при входном напряжении 13 В, 26 В и 52 В, при линейной нагрузке 1000 Вт. |
| 3 |
Снижение допустимых входных характеристик зависит от температурной характеристики по кривой 2. |
| 4 |
Если не указано иное, параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 5 |
Ток по постоянному входу измерен при мощности 1500 Вт, линейной нагрузке и входном напряжении 13 В, 26 В и 52 В. |
| 6 |
Допуск значений напряжения для моделей: 112/212 — 0,5 В; 124/224 — 1 В; 148/248 — 2 В. |
| 7 |
Кабель включен для соединения TN-1500 с компьютером для программного мониторинга. |
| 8 |
Не допускается включать инвертор до запуска двигателя, если он подключен непосредственно к аккумуляторной батарее транспортного средства. |
| 9 |
При эксплуатации на высоте более 2000 м требуется снижение температуры окружающей среды: на 3,5°C на каждые 1000 м для безвентиляторных моделей и на 5°C на каждые 1000 м для моделей с вентилятором. |
| 10 |
Исполнение типа F доступно только для 60 Гц. |
