TN-3000-212B - инвертор напряжения 24 В DC в 230 В AC с чистой синусоидой, встроенным сетевым и солнечным зарядом аккумулятора.
Назначение
TN-3000-212B представляет собой инвертор серии TN-3000 компании MEAN WELL, предназначенный для преобразования постоянного напряжения аккумуляторной батареи 24 В в однофазное переменное напряжение 230 В с синусоидальной формой выходного сигнала. Устройство совмещает функции инвертора, автоматического байпаса, сетевого зарядного устройства AC/DC и солнечного зарядного устройства, что позволяет применять его в автономных и резервируемых системах электропитания.
Расшифровка партномера
| Элемент партномера | Значение | Расшифровка |
| TN | Серия | Серия инверторов с чистой синусоидой, встроенным AC зарядным устройством и солнечным зарядом |
| 3000 | Мощность | Номинальная выходная мощность 3000 Вт |
| 2 | Выход AC | Исполнение на 230 В AC |
| 12 | Вход DC | Аккумуляторное питание 24 В DC |
| B | Тип выходной розетки | Исполнение Type B |
| TN-3000-212B | Полное обозначение | Инвертор 3000 Вт, 24 В DC, 230 В AC, исполнение по выходному разъему Type B |
Описание серии и функциональные особенности
Устройство относится к серии 3000-ваттных инверторов с чистой синусоидой. Серия рассчитана на питание бытовой, офисной, переносной и транспортной нагрузки, а также на работу в составе систем энергоснабжения транспортных средств, яхт и автономных энергетических установок.
Особенности
- Чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%.
- Номинальная выходная мощность 3000 Вт.
- Пиковая выходная мощность до 6000 Вт.
- Встроенный автоматический байпас.
- Поддержка режима ИБП.
- Поддержка режима энергосбережения.
- Отключаемый режим standby saving mode.
- Встроенное сетевое зарядное устройство.
- Встроенное солнечное зарядное устройство.
- Индикация уровня напряжения батареи, уровня нагрузки, режима энергосбережения, аварий и рабочего состояния.
- Термостатически управляемое охлаждение вентиляторами.
- Поддержка интерфейса RS-232 для мониторинга.
- Наличие защит по пониженному напряжению батареи, переразряду батареи, перенапряжению, перегреву, короткому замыканию, обратной полярности и перегрузке.
Области применения
- Бытовая аппаратура.
- Электроинструмент.
- Офисное оборудование.
- Портативное оборудование.
- Энергосистемы транспортных средств.
- Энергоснабжение яхт и морских объектов малого класса.
- Автономные и резервные системы электропитания с аккумуляторной батареей и солнечными панелями.
Выходные параметры инвертора
| Параметр | Значение для TN-3000-212B |
| Номинальная мощность | 3000 Вт |
| Максимальная выходная мощность | 3450 Вт в течение 180 с |
| Перегрузочная способность | 4500 Вт в течение 10 с |
| Пусковая мощность | 6000 Вт в течение 30 периодов |
| Номинальное выходное напряжение | 230 В AC, заводская установка 230 В AC |
| Выбираемое выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор кнопкой настройки |
| Форма выходного напряжения | Чистая синусоида |
| Коэффициент гармонических искажений | Менее 3% |
| Выходная частота | 50/60 Гц, выбирается кнопкой настройки |
| Номинальная частота для исполнения 230 В | 50 Гц ±0,1 Гц |
| Стабилизация выходного напряжения | ±3% |
| Время переключения | 10 мс, режим инвертор/байпас |
| Режим энергосбережения | По умолчанию отключен; при нагрузке не более 5 Вт устройство переходит в режим ожидания |
| Индикация на передней панели | Напряжение батареи, уровень выходной нагрузки, режим энергосбережения, аварии и рабочее состояние |
| Потребляемая мощность без нагрузки в режиме standby saving mode | Не более 10 Вт |
Входные параметры по батарее
| Параметр | Значение для TN-3000-212B |
| Номинальное напряжение батареи | 24 В |
| Диапазон входного напряжения | 21 ... 30 В DC |
| Постоянный входной ток, типовое значение | 150 А |
| Ток в отключенном состоянии | Не более 1 мА |
| Типы аккумуляторов | Открытые и герметизированные свинцово-кислотные аккумуляторы |
| Типовой КПД | 91% |
Параметры защиты по батарее и входу
| Параметр | Значение для TN-3000-212B |
| Предохранитель | 40 А x 6 |
| Сигнализация низкого напряжения батареи | 22,5 В |
| Отключение по низкому напряжению батареи | 21 В |
| Защита от обратной полярности | Посредством внутреннего предохранителя |
Выходные защиты
| Параметр | Значение для TN-3000-212B |
| Защита от перегрева | Срабатывание при 85 °C ±5 °C |
| Режим защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105 ... 115% нагрузки в течение 180 с; 115 ... 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Автоматический выключатель по выходу AC | 20 А |
| Автоматический выключатель по розетке AC | 15 А |
| Защита GFCI | Отсутствует |
Параметры встроенного сетевого зарядного устройства
| Параметр | Значение для TN-3000-212B |
| Напряжение заряда | 28,5 В |
| Ток заряда, типовое значение | 12 А |
Параметры встроенного солнечного зарядного устройства
| Параметр | Значение для TN-3000-212B |
| Максимальное напряжение холостого хода солнечной панели | 45 В |
| Ток заряда, типовое значение | 25 А |
| Максимальный ток короткого замыкания | 30 А |
| Напряжение заряда | 28,5 В |
Параметры безопасности и ЭМС
| Параметр | Значение для TN-3000-212B |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция ориентирована на BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Батарейный вход - вход AC: 3,0 кВ AC; батарейный вход - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Батарейный вход - выход AC, батарейный вход - защитное заземление, выход AC - защитное заземление: 100 МОм, 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Параметр | Значение для TN-3000-212B |
| Рабочая температура | 0 ... +40 °C при 100% нагрузке; до +60 °C при 50% нагрузке |
| Рабочая влажность | 20 ... 90% относительной влажности, без конденсации |
| Температура хранения | -30 ... +70 °C |
| Влажность при хранении | 10 ... 95% относительной влажности, без конденсации |
| Вибрация | 10 ... 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Механические данные и подключение
| Параметр | Значение |
| Габаритные размеры | 466,8 x 283,5 x 100 мм |
| Интерфейс управляющего соединения | RJ11 - RS232 |
| Исполнение выходного разъема | Type B |
| Примечание по подключению нагрузки | При токе нагрузки более 15 А необходимо использовать клеммное подключение к выходным выводам внутри панели AC output |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 186,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 26,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Масса нетто | 12,9 кг |
| Упаковка | 1 шт. на коробку, масса брутто 14 кг, объем 1,49 куб. фута |
Мониторинг и настройка

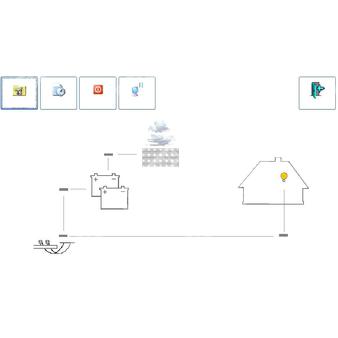

Устройство поддерживает мониторинг по интерфейсу RS-232. Для подключения используется кабель RJ11-RS232. Программное обеспечение позволяет выполнять удаленное включение и выключение, считывание текущего состояния, отображение напряжения батареи, выходного напряжения, частоты, температуры, состояния байпаса, AC зарядного устройства и солнечного зарядного устройства.
На странице настройки доступны следующие параметры:
- напряжение выравнивающего заряда;
- напряжение буферного заряда;
- порог сигнализации низкого напряжения;
- порог отключения по низкому напряжению;
- выбор режима ИБП или режима энергосбережения;
- установка выходного напряжения AC;
- установка выходной частоты.
На странице статистики доступны:
- дата начала регистрации;
- дата сброса статистики;
- доля времени работы в режиме инвертора;
- доля времени работы в режиме байпаса;
- доля времени в отключенном состоянии;
- доля времени работы солнечного зарядного устройства;
- средний уровень нагрузки.
Примечания
| № | Содержание |
| 1 | КПД измеряется при линейной нагрузке 3000 Вт и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 2 | Снижение допустимой выходной мощности в зависимости от температуры определяется кривой 1. |
| 3 | Снижение допустимой входной мощности определяется кривой 2. |
| 4 | Ток постоянного входа измеряется при выходной мощности 3000 Вт, линейной нагрузке и входном напряжении 12 В, 24 В, 48 В в зависимости от модели. |
| 5 | Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 6 | Допуск по порогам напряжения зависит от модели: для исполнений 12 В ±0,5 В; для 24 В ±1 В; для 48 В ±2 В. Для TN-3000-212B это относится к порогам 24-вольтовой системы. |
| 7 | Кабель включен для соединения TN-3000 с компьютером для программного мониторинга. |
| 8 | Коэффициент гармонических искажений измеряется при выходной мощности 3000 Вт и линейной нагрузке. |
| 9 | Запрещается включать инвертор до запуска двигателя, если инвертор подключен непосредственно к аккумуляторной батарее транспортного средства. |
| 10 | Снижение допустимой температуры окружающей среды для моделей 3,5 °C на каждые 1000 м высоты при эксплуатации выше 2000 м. |
| 11 | Исполнение Type F предназначено только для 60 Гц. |
