TN-3000-224B - инвертор постоянного тока в переменный с чистой синусоидой, встроенным сетевым зарядным устройством и входом солнечной панели.
Назначение
TN-3000-224B — представитель серии TN-3000 компании MEAN WELL, предназначенный для преобразования напряжения аккумуляторной батареи 24 В постоянного тока в однофазное переменное напряжение 230 В с синусоидальной формой выходного сигнала. Устройство совмещает функции инвертора, сетевого зарядного устройства аккумулятора и солнечного зарядного устройства, что позволяет использовать его в автономных, резервных и гибридных системах электропитания.
Расшифровка партномера
| Часть партномера | Значение |
| TN | Серия инверторов с чистой синусоидой, встроенным сетевым зарядным устройством и солнечным зарядным устройством |
| 3000 | Номинальная выходная мощность 3000 Вт |
| 2 | Выходное напряжение 230 В переменного тока |
| 24 | Номинальное входное напряжение батареи 24 В постоянного тока |
| B | Исполнение с розетками типа B |
Описание конструкции и функций
Устройство формирует на выходе чистую синусоиду с суммарным коэффициентом гармонических искажений менее 3%, что делает его пригодным для питания чувствительной электронной аппаратуры, электроприводов малой мощности, телекоммуникационного и вычислительного оборудования, а также бытовых и профессиональных нагрузок.
Серия TN-3000 поддерживает режим ИБП и режим энергосбережения. При наличии внешней сети возможна работа в режиме обхода с передачей энергии от сети на нагрузку. При пропадании сети устройство автоматически переключается на инверторный режим. В состав также входит солнечный зарядный тракт для подключения фотоэлектрической панели и встроенное зарядное устройство от сети переменного тока.
Основные особенности
- Выход с чистой синусоидой, коэффициент гармоник менее 3%.
- Номинальная мощность 3000 Вт.
- Пиковая мощность до 6000 Вт.
- Выбор режима ИБП и режима энергосбережения.
- Высокий КПД до 91% для исполнения 24 В / 230 В.
- Кнопка включения и выключения питания.
- Настраиваемый режим энергосбережения в режиме ожидания.
- Индикация состояния на передней панели.
- Термостатически управляемое принудительное охлаждение вентиляторами.
- Защиты: по низкому напряжению батареи, по исчерпанию заряда батареи, по перенапряжению, по перегреву, по короткому замыканию на выходе, от обратной полярности, по перегрузке, автоматический выключатель цепи переменного тока.
- Встроенное сетевое зарядное устройство.
- Поддержка интерфейса RS-232 для мониторинга и настройки.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное и переносное оборудование.
- Транспортные средства.
- Яхты и иные мобильные энергетические системы.
Выходные параметры
| Параметр | Значение для TN-3000-224B |
| Номинальная выходная мощность | 3000 Вт |
| Максимальная выходная мощность | 3450 Вт в течение 180 с |
| Перегрузочная способность | 4500 Вт в течение 10 с |
| Пусковая мощность | 6000 Вт в течение 30 периодов |
| Выходное напряжение переменного тока | 230 В AC, заводская установка 230 В AC |
| Выбираемые значения выходного напряжения | 200 / 220 / 230 / 240 В AC, выбор кнопкой |
| Форма выходного напряжения | Чистая синусоида |
| Коэффициент гармонических искажений | Менее 3% |
| Выходная частота | 50 Гц, выбор 50/60 Гц кнопкой, допуск ±0,1 Гц |
| Стабилизация выходного напряжения | ±3% |
| Время переключения | 10 мс, инвертор/обход |
| Режим энергосбережения | По умолчанию отключен; при нагрузке не более 5 Вт переход в режим ожидания |
| Индикаторы передней панели | Уровень напряжения батареи, уровень нагрузки, режим энергосбережения, авария, рабочее состояние |
Входные параметры по батарее
| Параметр | Значение для TN-3000-224B |
| Номинальное напряжение батареи | 24 В DC |
| Диапазон входного напряжения | 21...30 В DC |
| Потребляемый ток по входу при типовой нагрузке | 150 А |
| КПД | 91% |
| Потребляемая мощность без нагрузки | Не более 10 Вт в режиме ожидания энергосбережения |
| Ток потребления в выключенном состоянии | Не более 1 мА |
| Типы батарей | Открытые и герметизированные свинцово-кислотные аккумуляторы |
Параметры защиты по батарее и входу
| Параметр | Значение для TN-3000-224B |
| Порог сигнализации низкого напряжения батареи | 22,5 В |
| Порог отключения по низкому напряжению батареи | 21 В |
| Защита от обратной полярности | Срабатывание внутреннего предохранителя |
Выходные защиты
| Параметр | Значение для TN-3000-224B |
| Защита от перегрева | Срабатывание при 75°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Автоматический выключатель | Выход AC: 20 А; розетка AC: 15 А |
| Защита GFCI | Отсутствует |
Параметры встроенного сетевого зарядного устройства
| Параметр | Значение для TN-3000-224B |
| Напряжение заряда | 28,5 В |
| Ток заряда | 12 А |
Параметры солнечного зарядного входа
| Параметр | Значение для TN-3000-224B |
| Максимальное напряжение холостого хода солнечной панели | 45 В |
| Ток заряда | 25 А |
| Максимальный ток короткого замыкания | 30 А |
| Напряжение заряда | 28,5 В |
Безопасность и электромагнитная совместимость
| Параметр | Значение для TN-3000-224B |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Электрическая прочность изоляции | Батарея-вход AC: 3,0 кВ AC; батарея-выход AC: 3,0 кВ AC; выход AC-FG: 1,5 кВ AC |
| Сопротивление изоляции | Батарея-выход AC, батарея-FG, выход AC-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, эмиссия | Соответствие BS EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Параметр | Значение для TN-3000-224B |
| Рабочая температура | 0...+40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -30...+70°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Механические данные и подключение
| Параметр | Значение |
| Габаритные размеры | 466,8 × 283,5 × 100 мм |
| Масса нетто | 12,9 кг |
| Упаковка | 1 шт.; масса брутто 14 кг; объем 1,49 куб. фута |
| Интерфейс управления | RJ11 - RS232 |
| Исполнение выходной розетки | Тип B |
Надежность
| Параметр | Значение |
| MTBF | 186,9 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 26,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |

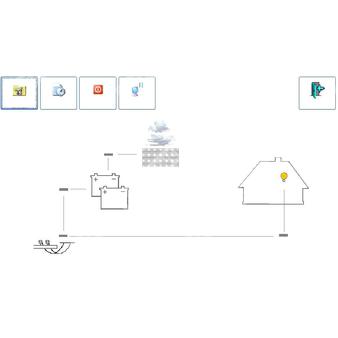

Программный мониторинг и настройка
Поддерживается мониторинг через интерфейс RS-232. Кабель RJ11-RS232 включен. Программное обеспечение позволяет:
- настраивать выходное напряжение и частоту;
- задавать напряжения уравнительного заряда, буферного заряда, сигнализации и отключения;
- включать и отключать режим ИБП и режим энергосбережения;
- считывать текущие настройки;
- записывать измененные настройки в устройство;
- загружать заводские установки;
- отображать статистику по времени работы в режимах инвертора, обхода, отключения и солнечного заряда;
- выполнять дистанционное включение и выключение.
Примечания
- КПД измеряется при входном напряжении 13 В, 26 В и 52 В, при линейной нагрузке.
- Снижение допустимой выходной мощности в зависимости от температуры определяется кривой 1.
- Снижение допустимой выходной мощности в зависимости от входного напряжения определяется кривой 2.
- Ток по постоянному входу измеряется при мощности 3000 Вт, линейной нагрузке и входном напряжении 12 В, 24 В или 48 В.
- Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках.
- Допуск порогов напряжения по моделям: для вариантов 12 В и 24 В ±0,5 В; для вариантов 48 В ±2 В.
- Кабель предназначен для соединения TN-3000 с компьютером для программного мониторинга.
- КПД проверяется при линейной нагрузке и соответствующем входном напряжении.
- Не допускается включать инвертор до запуска двигателя, если инвертор подключен непосредственно к аккумуляторной батарее транспортного средства.
- Температурный дерейтинг: для моделей мощностью 3,5 кВА и 10 кВА с безвентиляторным исполнением, а также для моделей 5 кВА и 10 кВА с вентиляторным исполнением, при высоте эксплуатации более 2000 м требуется учет снижения характеристик. В настоящем документе также приведена температурная кривая дерейтинга.
- Исполнение типа F предназначено только для 60 Гц.
