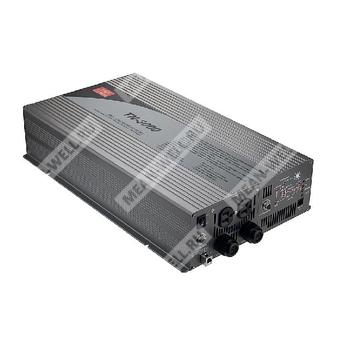

TN-3000-248B - инвертор постоянного тока в переменный с чистой синусоидой 3000 Вт, встроенным сетевым зарядным устройством и входом для солнечных панелей.
Назначение
TN-3000-248B — силовой инвертор серии TN-3000 компании MEAN WELL, предназначенный для преобразования напряжения аккумуляторной батареи 48 В DC в 230 В AC с синусоидальной формой выходного напряжения. Устройство совмещает в одном корпусе инвертор, сетевое зарядное устройство и контроллер заряда от солнечной панели, поддерживает режим ИБП и режим энергосбережения, ориентировано на питание бытовой, офисной, мобильной и автономной нагрузки.
Расшифровка партномера
| Фрагмент партномера | Значение |
| TN | Серия инверторов с чистой синусоидой, встроенным сетевым зарядным устройством и входом солнечной зарядки |
| 3000 | Номинальная выходная мощность 3000 Вт |
| 2 | Выходное напряжение 230 В AC |
| 48 | Номинальное входное напряжение аккумуляторной батареи 48 В DC |
| B | Исполнение с розеткой типа B |
Основные особенности
- Чистая синусоида на выходе, коэффициент гармоник менее 3%.
- Номинальная выходная мощность 3000 Вт.
- Кратковременная перегрузочная способность до 6000 Вт.
- Выбор выходного напряжения 200/220/230/240 В AC кнопкой настройки.
- Выбор частоты 50/60 Гц кнопкой настройки.
- Встроенное сетевое зарядное устройство.
- Встроенный вход солнечной панели для заряда аккумулятора.
- Поддержка режима ИБП.
- Поддержка режима энергосбережения.
- Режим энергосбережения по умолчанию отключен и может быть активирован.
- Индикация уровня напряжения батареи, уровня нагрузки, режима энергосбережения, состояния аварии и режима работы.
- Термостатически управляемое вентиляторное охлаждение.
- Поддержка связи RS-232 через RJ11-RS232.
- Удаленное включение и выключение через программное обеспечение мониторинга.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Транспортные средства.
- Яхты и автономные энергетические системы.
Выходные параметры
| Параметр | Значение для TN-3000-248B |
| Номинальная выходная мощность | 3000 Вт |
| Максимальная выходная мощность | 3450 Вт в течение 180 с |
| Перегрузочная мощность | 4500 Вт в течение 10 с |
| Пусковая мощность | 6000 Вт в течение 30 периодов |
| Выходное напряжение | 200/220/230/240 В AC, выбирается кнопкой |
| Заводская установка выходного напряжения | 230 В AC |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Частота выходного напряжения | 50/60 Гц, выбирается кнопкой, точность ±0,1 Гц |
| Точность стабилизации выходного напряжения | ±3% |
| Время переключения | 10 мс, инвертор/байпас |
| Режим энергосбережения | По умолчанию отключен, при нагрузке не более 5 Вт переход в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень нагрузки, режим энергосбережения, авария, рабочее состояние |
Вход по аккумуляторной батарее
| Параметр | Значение для TN-3000-248B |
| Номинальное напряжение батареи | 48 В |
| Диапазон входного напряжения | 42...60 В DC |
| Типовой входной ток при полной нагрузке | 75 А |
| Ток в выключенном состоянии | не более 1 мА |
| Потребляемая мощность без нагрузки в режиме энергосбережения | не более 10 Вт |
| Тип поддерживаемой батареи | Открытая и герметичная свинцово-кислотная |
Параметры зарядного устройства от сети AC
| Параметр | Значение для TN-3000-248B |
| Напряжение заряда | 57 В |
| Ток заряда | 6 А |
Параметры солнечного входа
| Параметр | Значение для TN-3000-248B |
| Максимальное напряжение холостого хода солнечной панели | 75 В |
| Максимальный ток короткого замыкания солнечной панели | 45 А |
| Напряжение заряда от солнечной панели | 57 В |
| Ток заряда от солнечной панели | 6 А |
КПД и энергопотребление
| Параметр | Значение для TN-3000-248B |
| Типовой КПД | 92% |
| Потребление без нагрузки в режиме ожидания энергосбережения | не более 10 Вт |
| Ток потребления в выключенном состоянии | не более 1 мА |
Защиты
| Вид защиты | Реализация для TN-3000-248B |
| Сигнализация низкого напряжения батареи | 45 В |
| Отключение по глубокому разряду батареи | 42 В |
| Перегрев | Отключение выходного напряжения, восстановление повторным включением питания |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление повторным включением питания |
| Обратная полярность батареи | Внутренний предохранитель размыкается |
| Перегрузка | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Отключение по перегрузке | Отключение выходного напряжения, восстановление повторным включением питания |
| Автоматический выключатель | Выход AC: 20 А; розетка AC: 15 А |
| Защита GFCI | Отсутствует |
Параметры безопасности и ЭМС
| Параметр | Значение для TN-3000-248B |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход батареи - вход AC: 3,0 кВ AC; вход батареи - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи - выход AC, вход батареи - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, эмиссия | Соответствие BS EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, BS EN, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Параметр | Значение для TN-3000-248B |
| Рабочая температура | 0...+40 °C при 100% нагрузке; до +60 °C при 50% нагрузке |
| Влажность при эксплуатации | 20...90% RH, без конденсации |
| Температура хранения | -30...+70 °C |
| Влажность при хранении | 10...95% RH, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Механические данные и подключение
| Параметр | Значение для TN-3000-248B |
| Габаритные размеры | 466,8 x 283,5 x 100 мм |
| Масса нетто | 12,9 кг |
| Упаковка | 1 шт., 14 кг, 1,49 куб. фута |
| Интерфейс управления | RJ11 - RS232 |
| Исполнение выходного разъема | Розетка типа B |
| Примечание по подключению нагрузки | При токе нагрузки более 15 А необходимо использовать подключение к выходной клеммной колодке внутри панели выходного AC |
Надежность
| Параметр | Значение |
| MTBF | 186,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 26,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Мониторинг и настройка
Устройство поддерживает программный мониторинг по интерфейсу RS-232 через соединение RJ11-RS232. В программном обеспечении доступны:
- настройка выходного напряжения;
- настройка частоты;
- настройка напряжений, связанных с зарядом батареи;
- выбор режима ИБП и режима энергосбережения;
- удаленное включение и выключение;
- индикация текущего рабочего состояния;
- статистика времени работы в режимах инвертора, байпаса, отключения и солнечной зарядки;
- контроль среднего уровня нагрузки.
Примечания
- КПД измеряется при входном напряжении 52 В и линейной нагрузке.
- Снижение допустимой выходной мощности в зависимости от температуры окружающей среды определяется по кривой 1.
- Снижение допустимой выходной мощности в зависимости от входного напряжения определяется по кривой 2.
- Ток по входу измеряется при выходной мощности 3000 Вт, линейной нагрузке и входном напряжении 52 В.
- Если не указано иное, параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- Допуск по значениям напряжений для моделей с батареей 48 В составляет ±2 В.
- Кабель входит в комплект для соединения TN-3000 с компьютером для программного мониторинга.
- Коэффициент нелинейных искажений измеряется при выходной мощности 3000 Вт и линейной нагрузке.
- Запрещается включать инвертор до запуска двигателя, если инвертор подключен непосредственно к аккумуляторной батарее транспортного средства.
- Для моделей с вентиляторным охлаждением снижение допустимой температуры эксплуатации составляет 5 °C на каждые 1000 м высоты при эксплуатации выше 2000 м.
- Исполнение F предусмотрено только для 60 Гц.
