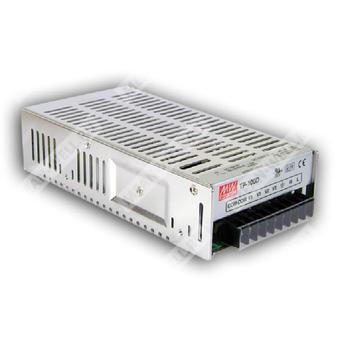

TP-100D - импульсный источник питания 100 Вт с тремя выходами и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| TP |
Серия источников питания Mean Well TP |
| 100 |
Номинальная мощность 100 Вт |
| D |
Исполнение с выходными напряжениями 5 В, 24 В, 12 В |
Краткое описание
TP-100D — это промышленный AC/DC источник питания открытого исполнения с тремя гальванически связанными выходами, активной коррекцией коэффициента мощности и воздушным охлаждением. Предназначен для питания нагрузок в составе промышленной автоматики, электронных устройств и оборудования, требующего нескольких стабилизированных шин питания.
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0.94 при 230 В и PF > 0.98 при 115 В.
- Три выходных канала.
- Защиты: от короткого замыкания, перегрузки, перенапряжения.
- Свободная конвекция воздуха.
- Фиксированная частота переключения 100 кГц.
- Выходное напряжение CH1 регулируется.
- Класс изоляции и ЭМС для промышленного применения.
Выходные параметры
| Параметр | Значение для TP-100D |
|---|
| Количество выходов |
CH1, CH2, CH3 |
| Выход 1 |
5 В |
| Выход 2 |
24 В |
| Выход 3 |
12 В |
| Номинальный ток выхода 1 |
10 А |
| Номинальный ток выхода 2 |
2 А |
| Номинальный ток выхода 3 |
0.6 А |
| Диапазон тока выхода 1 |
3 ~ 15 А |
| Диапазон тока выхода 2 |
0.4 ~ 3 А |
| Диапазон тока выхода 3 |
0 ~ 1 А |
| Номинальная мощность |
105.2 Вт |
| Пульсации и шум |
100 мВ п-п для CH1; 150 мВ п-п для CH2; 100 мВ п-п для CH3 |
| Диапазон регулировки напряжения |
CH1: 4.75 ~ 5.5 В |
| Допуск по выходному напряжению |
±3.0% / ±8.0% / ±6.0% |
| Нестабильность по сети |
±1.0% |
| Нестабильность по нагрузке |
±3.0% / ±6.0% / ±4.0% |
| Уставка и время нарастания |
800 мс, 60 мс при 230 В AC; 2200 мс, 60 мс при 115 В AC на полной нагрузке |
| Время удержания |
24 мс при 230 В AC; 24 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение для TP-100D |
|---|
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0.94 при 230 В AC; PF > 0.98 при 115 В AC на полной нагрузке |
| КПД |
78% |
| Входной ток |
0.75 А при 230 В AC; 1.5 А при 115 В AC |
| Пусковой ток |
Холодный старт: 50 А при 230 В AC |
| Ток утечки |
< 3.5 мА при 240 В AC |
Защиты
| Вид защиты | Описание |
|---|
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; защита типа hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
CH1: 5.75 ~ 6.75 В на выходе +5 В; защита с отключением выхода и автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Требования по безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 одобрено |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC; 1 мин |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|
| Габаритные размеры |
199 × 99 × 50 мм (Д × Ш × В) |
| Исполнение |
Открытое шасси, свободная конвекция |
| Масса |
0.83 кг |
| Упаковка |
20 шт.; 17.6 кг; 1.21 куб. фут |
| MTBF |
170.1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC выход V3 |
| 5 |
DC выход V2 |
| 6, 7 |
DC выход V1 |
| 8, 9 |
DC выход COM |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для получения рекомендаций по проведению испытаний ЭМС и монтажу следует учитывать руководство по снижению уровня помех.
- Для дерейтинг-кривых может потребоваться дополнительное снижение входной мощности. См. графики дерейтинга.
- Понижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м при моделях без вентилятора и 5 °C на 1000 м при моделях с вентилятором для работы на высоте выше 2000 м.
