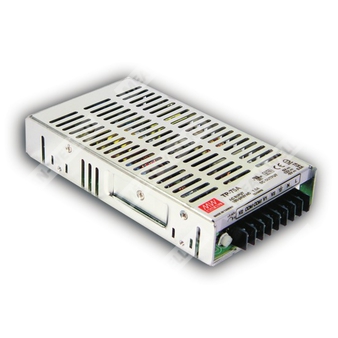

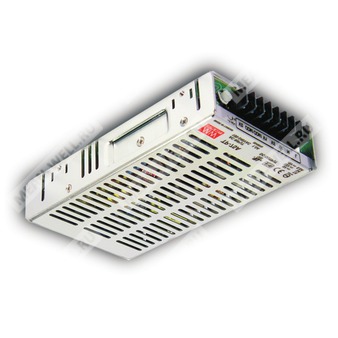

TP-7503 - импульсный трёхвыходный источник питания 75 Вт с активной коррекцией коэффициента мощности.
Назначение: AC/DC источник питания открытого исполнения для промышленной аппаратуры с тремя выходами постоянного напряжения и функцией PFC.
Краткое описание
TP-7503 относится к серии Mean Well TP-75 и представляет собой сетевой преобразователь переменного тока в стабилизированные выходные напряжения постоянного тока. Модель TP-7503 имеет три канала: 5 В, 3,3 В и 12 В. Источник рассчитан на суммарную мощность 75 Вт, оснащён активной коррекцией коэффициента мощности, защитой от перегрузки и перенапряжения, а также предназначен для применения в промышленной электронике, системах управления и встроенных устройствах.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|---|
| TP | Серия трёхвыходных источников питания Mean Well TP |
| 75 | Номинальная мощность класса 75 Вт |
| 03 | Исполнение с выходами 5 В, 3,3 В и 12 В |
Выходные параметры
| Параметр | Канал 1 | Канал 2 | Канал 3 |
|---|---|---|---|
| Номинальное напряжение | 5 В | 3,3 В | 12 В |
| Номинальный ток | 9 А | 8 А | 0,3 А |
| Диапазон регулировки тока | 1,5 ~ 10 А | 0,2 ~ 8 А | 0 ~ 0,6 А |
| Номинальная мощность | 75 Вт | ||
| Пульсации и шум, макс. | 100 мВп-п | 50 мВп-п | 120 мВп-п |
| Допуск по напряжению | ±3,0% | ±4,0% | ±8,0% |
| Линейная стабилизация | ±1,0% | ±1,0% | ±1,0% |
| Стабилизация по нагрузке | ±3,0% | ±4,0% | ±8,0% |
| Диапазон регулировки выходного напряжения | CH1: 4,75 ~ 5,5 В | ||
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC, PF > 0,97 при 115 В AC, при полной нагрузке |
| КПД, тип. | 70% |
| Пусковой ток, тип. | 20 А при 230 В AC, холодный старт |
| Потребляемый ток, тип. | 1,5 А при 115 В AC / 0,8 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Время запуска, нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Защиты
| Функция защиты | Уставка / поведение |
|---|---|
| Защита от перегрузки | 105 ~ 150% от номинальной выходной мощности; тип защиты: hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 5,75 ~ 6,75 В по каналу +5 В; тип защиты: отключение выходного напряжения с восстановлением после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC, 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Прочие параметры
| Параметр | Значение |
|---|---|
| MTBF | 198,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 179 × 99 × 33 мм (Д × Ш × В) |
| Масса и упаковка | 0,65 кг; 20 шт./12,7 кг/0,64 куб. фута |
Описание исполнения и функциональные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Активная коррекция коэффициента мощности, PF > 0,95.
- Три выходных канала постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Низкопрофильное исполнение: высота корпуса 33 мм.
- Охлаждение за счёт свободной конвекции воздуха.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- Индикация наличия питания светодиодом.
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, линию регулирования и регулирование нагрузки.
4. Снижение выходной мощности требуется при низком входном напряжении. См. кривую дерейтирования для более подробных данных.
5. Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Окончательное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний компонентов источников питания следует обращаться к документации производителя.
6. Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
