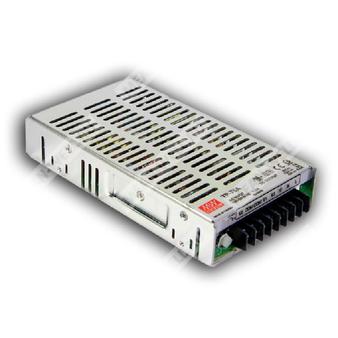

TP-75D - импульсный трехвыходной источник питания 75 Вт с активной коррекцией коэффициента мощности и встроенными защитами.
Расшифровка партномера
| Обозначение | Расшифровка |
| TP | Серия источников питания Mean Well TP |
| 75 | Номинальная мощность 75 Вт |
| D | Исполнение с выходами 5 В, 24 В и 12 В |
Краткое описание
TP-75D — AC/DC источник питания открытого исполнения для промышленной аппаратуры, обеспечивающий три стабилизированных выходных напряжения, активный PFC и комплекс защит.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Низкопрофильное исполнение: толщина 33 мм.
- Светодиодная индикация включения.
- Охлаждение за счет естественной конвекции воздуха.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Назначение
Источник предназначен для применения в промышленной электронике, системах автоматизации, измерительной и управляющей аппаратуре, где требуются несколько изолированных низковольтных шин питания.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Выход 3 | 12 В |
| Номинальный ток, выход 1 | 7 А |
| Номинальный ток, выход 2 | 1,5 А |
| Номинальный ток, выход 3 | 0,4 А |
| Диапазон тока, выход 1 | 1,5 ~ 10 А |
| Диапазон тока, выход 2 | 0,2 ~ 2,5 А |
| Диапазон тока, выход 3 | 0 ~ 0,6 А |
| Номинальная мощность | 75,8 Вт |
| Пульсации и шум, выход 1 | 100 мВ п-п |
| Пульсации и шум, выход 2 | 120 мВ п-п |
| Пульсации и шум, выход 3 | 120 мВ п-п |
| Регулировка выходного напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск выходного напряжения | ±3,0% / ±4,0% / ±8,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% / ±4,0% / ±8,0% |
| Время установки, нарастания | 800 мс, 60 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,97 при 115 В AC, полная нагрузка |
| КПД | 70% |
| Потребляемый ток | 1,5 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток | 20 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В по каналу +5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Соответствие нормам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия ЭМС | EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Надежность
| Параметр | Значение |
| MTBF | 198,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 179 × 99 × 33 мм (Д × Ш × В) |
| Конструктивное исполнение | Открытое шасси |
| Крепление | По механической схеме документа, с использованием винтов M4 |
Упаковка
| Параметр | Значение |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 12,7 кг; 0,64 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | FG |
| 2, 3 | Выход постоянного тока +V2 |
| 4 | COM |
| 5 | Выход постоянного тока +V3 |
| 6 | FG |
| 7 | AC/N |
| 8 | AC/L |
Структура блока
В состав силовой части входят: EMI-фильтр и выпрямитель, PFC-цепь, силовой преобразователь, выпрямители и фильтры вторичных цепей, контур ограничения тока и детектирования, а также схема PWM и PFC управления.
Примечания
| 1 | Все параметры, специально не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | Уменьшение мощности может потребоваться при пониженном входном напряжении. Смотрите кривую дерейтингa для подробностей. |
| 5 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Окончательная сборка должна быть повторно подтверждена на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний следует обращаться к методике испытаний компонентов источников питания. |
| 6 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м. |
