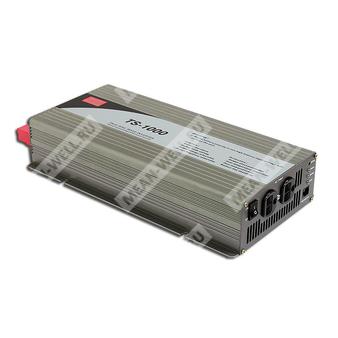

TS-1000-212B - инвертор постоянного напряжения 12 В в переменное синусоидальное напряжение 230 В для питания нагрузок суммарной мощностью до 1000 Вт.
TS-1000-212B представляет собой DC-AC инвертор серии TS-1000 компании MEAN WELL с чистой синусоидой на выходе. Модель предназначена для преобразования напряжения аккумуляторной батареи 12 В постоянного тока в однофазное переменное напряжение 230 В. Из обозначения модели следует: серия TS, номинальная выходная мощность 1000 Вт, вход 12 VDC, выход 230 VAC, исполнение с выходной розеткой типа B.
Расшифровка партномера
| Элемент обозначения |
Значение |
| TS |
Серия инверторов с чистой синусоидой |
| 1000 |
Номинальная выходная мощность 1000 Вт |
| 2 |
Выходное напряжение 230 VAC |
| 12 |
Номинальное входное напряжение аккумулятора 12 VDC |
| B |
Исполнение выходной розетки типа B |
| TS-1000-212B |
Инвертор 12 VDC / 230 VAC, 1000 Вт, розетка типа B |
Основные особенности
- Чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%.
- Пиковая перегрузочная способность до 2000 Вт.
- Высокий КПД, для модели TS-1000-212B типовое значение 90%.
- Переключатель включения и выключения питания.
- Возможность выбора энергосберегающего режима ожидания.
- Фронтальная индикация состояния работы.
- Встроенная функция управления включением и выключением вентилятора.
- Защиты: сигнализация низкого напряжения батареи, отключение по низкому напряжению батареи, перенапряжение, перегрев, короткое замыкание на выходе, переполюсовка входа, перегрузка.
- Применение: бытовые приборы, электроинструмент, офисное и переносное оборудование, транспортные средства, яхты и аналогичные системы автономного электропитания.
Выходные параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
1000 Вт |
| Максимальная выходная мощность |
1150 Вт в течение 180 с; 1500 Вт в течение 10 с; пиковая мощность 2000 Вт в течение 30 периодов |
| Выходное напряжение |
200 / 220 / 230 / 240 VAC, выбирается кнопкой настройки |
| Заводская установка выходного напряжения |
230 VAC |
| Выходная частота |
50 / 60 Гц, выбирается кнопкой настройки |
| Точность частоты |
50 ±0,1 Гц или 60 ±0,1 Гц |
| Форма выходного сигнала |
Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% |
| Энергосберегающий режим |
По умолчанию отключен; при нагрузке ≤ 5 Вт переход в режим ожидания |
| Индикация на передней панели |
Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
Входные параметры
| Параметр |
Значение |
| Номинальное входное напряжение батареи |
12 VDC |
| Диапазон входного напряжения |
10,5 ~ 15 VDC |
| Типовой входной ток |
100 А |
| Типовое потребление без нагрузки |
≤ 6 Вт в режиме ожидания энергосбережения |
| Ток потребления в выключенном состоянии |
≤ 1 мА |
| Типовой КПД |
90% |
| Поддерживаемые типы аккумуляторов |
Открытые и герметичные свинцово-кислотные |
Параметры защиты по входу батареи
| Параметр |
Значение |
| Сигнализация низкого напряжения батареи |
11,3 В ±4% |
| Отключение по низкому напряжению батареи |
10,5 В ±4% |
| Защита от переполюсовки |
Срабатывание внутреннего предохранителя |
Параметры защиты по выходу
| Параметр |
Значение |
| Защита от перегрева |
Срабатывание при 70°C ±5°C |
| Алгоритм защиты от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузочная способность |
105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Алгоритм защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI |
Отсутствует |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
0 ~ +40°C при 100% нагрузки; +60°C при 50% нагрузки |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-30 ~ +70°C, 10 ~ 95% RH, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 004 |
| Испытательное напряжение изоляции |
Между входом батареи и выходом AC: 3,0 кВ AC; между выходом AC и защитным заземлением: 1,5 кВ AC |
| Сопротивление изоляции |
Между входом батареи и выходом AC, входом батареи и защитным заземлением, выходом AC и защитным заземлением: 100 МОм / 500 VDC / 25°C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -8, BS EN/EN55035, EAC TP TC 020 |
Конструктивные и эксплуатационные данные
| Параметр |
Значение |
| Габаритные размеры |
345 × 184 × 70 мм |
| Масса |
4,3 кг |
| Упаковка |
2 шт.; 9,6 кг; 1,16 куб. фута |
| Охлаждение |
Вентилятор с термостатическим управлением |
| Наработка на отказ MTBF |
528,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 80,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Выходная розетка |
Тип B |
| Страна применения розетки типа B |
Европа |
| Сертификация исполнения розетки типа B |
E13, CE |
Исполнение и назначение выводов по серии
Модель TS-1000-212B относится к исполнению с лицевой панелью типа B, содержащей сетевую розетку типа B, переключатель включения/выключения, индикаторы состояния, кнопку настройки и удаленный порт.
Снижение мощности
| Параметр |
Значение |
| Снижение выходной мощности по температуре |
100% нагрузки до 40°C; далее снижение до 50% при 60°C |
| Снижение по входному напряжению |
Для 12-вольтовой версии: от 10,5 VDC мощность снижена; 100% нагрузки достигается при 11,5 VDC и сохраняется до 15 VDC |
Примечания
| № |
Содержание |
| 1 |
КПД измеряется при нагрузке 750 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 2 |
Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках. |
| 3 |
Снижение допустимой выходной мощности в зависимости от температуры определяется по кривой 1. |
| 4 |
Снижение допустимой мощности в зависимости от входного напряжения определяется по кривой 2. |
| 5 |
Допуск установки выходного напряжения для моделей составляет: 112/212 → ±0,5 В; 124/224 → ±1 В; 148/248 → ±2 В. |
| 6 |
Коэффициент нелинейных искажений измеряется при нагрузке 1000 Вт, линейной нагрузке и входном напряжении 13 В, 26 В, 52 В в зависимости от модели. |
| 7 |
Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором. |
| 8 |
Исполнение типа F предусмотрено только для частоты 60 Гц. |
