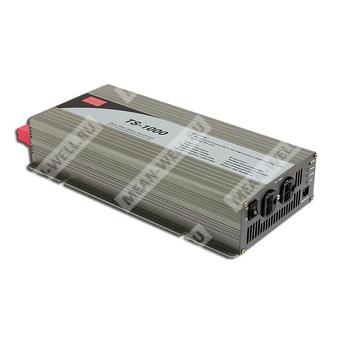

TS-1000-224B - инвертор постоянного напряжения 24 В в переменное напряжение 230 В с чистой синусоидой мощностью 1000 Вт.
Описание
TS-1000-224B — DC/AC инвертор серии TS-1000 для преобразования входного постоянного напряжения аккумуляторной батареи 24 В в выходное переменное напряжение 230 В. Устройство формирует истинно синусоидальную форму выходного напряжения с коэффициентом нелинейных искажений менее 3%, рассчитано на номинальную выходную мощность 1000 Вт и предназначено для питания бытовой аппаратуры, электроинструмента, офисного оборудования, переносной техники, а также оборудования транспортных средств и яхт.
Особенности
- Чистая синусоида на выходе, коэффициент гармонических искажений менее 3%.
- Пиковая перегрузочная способность до 2000 Вт.
- Высокий КПД до 91% для исполнения 24 В/230 В.
- Переключатель включения и отключения питания.
- Поддержка энергосберегающего режима ожидания.
- Индикация состояния работы на передней панели.
- Встроенное управление включением и отключением вентилятора охлаждения.
- Комплекс защит: сигнализация пониженного напряжения батареи, отключение по пониженному напряжению батареи, защита от перенапряжения, перегрева, короткого замыкания на выходе, обратной полярности входа и перегрузки.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Оборудование транспортных средств.
- Яхтенное и судовое оборудование.
Расшифровка партномера
| Фрагмент | Значение |
| TS | Серия инверторов с чистой синусоидой |
| 1000 | Номинальная выходная мощность 1000 Вт |
| 2 | Выходное напряжение 230 В AC |
| 24 | Входное напряжение батареи 24 В DC |
| B | Исполнение с розеткой типа B |
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 1000 Вт |
| Максимальная выходная мощность | 1150 Вт в течение 180 с; 1500 Вт в течение 10 с; пиковая мощность 2000 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор кнопкой настройки |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбор кнопкой настройки |
| Точность частоты | 50 ±0,1 Гц или 60 ±0,1 Гц |
| Форма выходного напряжения | Истинная синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3,0% |
| Энергосберегающий режим | По умолчанию отключен; при нагрузке ≤5 Вт устройство переходит в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение батареи | 24 В DC |
| Диапазон входного напряжения | 21 ~ 30 В DC |
| Типовой входной ток | 50 А |
| Потребляемая мощность без нагрузки | ≤6 Вт в режиме энергосбережения ожидания |
| Ток потребления в выключенном состоянии | ≤1 мА |
| Типовой КПД | 91% |
| Поддерживаемые типы батарей | Открытые и герметичные свинцово-кислотные аккумуляторы |
Защита по входу батареи
| Параметр | Значение |
| Порог сигнализации по пониженному напряжению батареи | 22,5 В ±4% |
| Порог отключения по пониженному напряжению батареи | 21 В ±4% |
| Защита от обратной полярности | Срабатывание внутреннего предохранителя |
Защита по выходу
| Параметр | Значение |
| Защита от перегрева | 70°C ±5°C |
| Характер защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузочная характеристика | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Характер защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI | Отсутствует |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от 0 до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | от -30 до +70°C, 10 ~ 95% относительной влажности, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция с учетом BS EN/EN62368-1 |
| Электрическая прочность изоляции | Вход батареи — выход AC: 3,0 кВ AC; выход AC — защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи — выход AC, вход батареи — защитное заземление, выход AC — защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 8; BS EN/EN55035; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 528,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 80,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 345 × 184 × 70 мм |
| Масса | 4,3 кг |
| Упаковка | 2 шт.; 9,6 кг; 1,16 куб. фута |
| Охлаждение | Термостатически управляемый вентилятор охлаждения |
| Тип выходной розетки | Тип B |
| Регион применения розетки | Европа |
| Сертификация исполнения розетки | E13, CE |
Механические данные
| Параметр | Значение |
| Габариты корпуса | 345 × 184 × 70 мм |
| Единицы размеров на чертеже | мм |
| Наличие удаленного порта | Да |
| Органы управления на передней панели | Переключатель ON/OFF, индикаторы состояния, кнопка настройки |
Дерейтинг
| Фактор | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 40°C; далее снижение до 50% при 60°C |
| По входному напряжению батареи 24 В | Около 80% нагрузки при 21 В; 100% нагрузки при 23 В; 100% нагрузки сохраняется до 30 В |
Примечания
- КПД измеряется при нагрузке 750 Вт с линейной нагрузкой и входном напряжении 13 В, 26 В, 52 В в зависимости от исполнения.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках.
- Снижение допустимой выходной мощности в зависимости от температуры определяется кривой 1.
- Снижение допустимой мощности в зависимости от входного напряжения определяется кривой 2.
- Допуск установок выходного напряжения по моделям составляет: для 112/212 — ±0,5 В; для 124/224 — ±1 В; для 148/248 — ±2 В.
- Коэффициент гармонических искажений измеряется при нагрузке 1000 Вт с линейной нагрузкой и входном напряжении 13 В, 26 В, 52 В в зависимости от исполнения.
- При рабочей высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Исполнение типа F предназначено только для 60 Гц.
