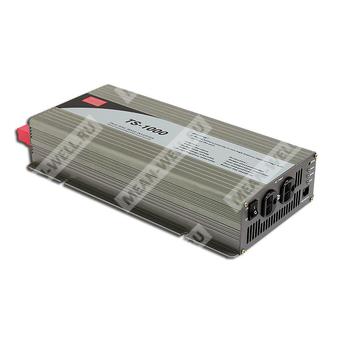

TS-1000-248B - инвертор постоянного напряжения 48 В в синусоидальное переменное напряжение 230 В номинальной мощностью 1000 Вт.
Описание
TS-1000-248B — однофазный DC-AC инвертор серии TS-1000 для преобразования напряжения аккумуляторной батареи 48 В DC в синусоидальное выходное напряжение 230 В AC. Устройство формирует истинную синусоиду с коэффициентом нелинейных искажений менее 3%, рассчитано на номинальную выходную мощность 1000 Вт и допускает кратковременные перегрузки и высокий пусковой импульс мощности. Модель предназначена для питания бытовой, офисной, переносной и транспортной нагрузки, а также оборудования для автомобилей и яхт.
Основные особенности
- Истинно синусоидальное выходное напряжение, коэффициент гармонических искажений менее 3%.
- Пиковая импульсная мощность до 2000 Вт.
- Высокий КПД до 92% для версии на 48 В.
- Переключатель включения и выключения питания.
- Поддержка режима энергосбережения с переходом в режим ожидания при малой нагрузке.
- Индикация состояния работы на передней панели.
- Встроенное управление включением и отключением вентилятора.
- Комплекс защит: сигнализация пониженного напряжения батареи, отключение по низкому напряжению батареи, защита от перенапряжения, перегрева, короткого замыкания на выходе, переполюсовки входа и перегрузки.
Области применения
- Бытовая техника.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Автомобильные системы.
- Яхтенное и бортовое оборудование.
Расшифровка партномера
| Элемент партномера | Значение |
| TS | Серия инверторов с истинной синусоидой |
| 1000 | Номинальная выходная мощность 1000 Вт |
| 2 | Выходное напряжение 230 В AC |
| 48 | Номинальное входное напряжение батареи 48 В DC |
| B | Исполнение с розеткой типа B |
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 1000 Вт |
| Максимальная выходная мощность | 1150 Вт в течение 180 с; 1500 Вт в течение 10 с; импульсная мощность 2000 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Заводская установка выходного напряжения | 230 В AC |
| Форма выходного напряжения | Истинная синусоида, THD менее 3% |
| Выходная частота | 50 ±0,1 Гц; 50/60 Гц выбирается кнопкой настройки |
| Регулирование выходного напряжения | ±3,0% |
| Режим энергосбережения | По умолчанию отключен; при нагрузке не более 5 Вт осуществляется переход в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
Входные параметры
| Параметр | Значение |
| Номинальное напряжение батареи | 48 В |
| Диапазон входного напряжения | 42 ~ 60 В DC |
| Типовой входной ток | 25 А |
| Потребление без нагрузки | не более 6 Вт в режиме ожидания энергосбережения |
| Ток потребления в выключенном состоянии | не более 1 мА |
| КПД типовой | 92% |
| Тип аккумуляторных батарей | Открытые и герметичные свинцово-кислотные |
Параметры защиты по входу батареи
| Параметр | Значение |
| Сигнализация пониженного напряжения батареи | 45 ±4% |
| Отключение по низкому напряжению батареи | 42 ±4% |
| Защита от переполюсовки | Срабатывание внутреннего предохранителя |
Выходные защиты
| Параметр | Значение |
| Защита от перегрева | 70°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения с автоматическим восстановлением после повторного включения питания |
| Защита от перегрузки | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения с автоматическим восстановлением после повторного включения питания |
| Защита GFCI | Отсутствует |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от 0 до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70°C |
| Влажность при хранении | 10% ~ 95% относительной влажности, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Электрическая прочность изоляции | Вход батареи - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи - выход AC, вход батареи - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 8, BS EN/EN55035, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 528,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 80,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 345 × 184 × 70 мм |
| Масса | 4,3 кг |
| Упаковка | 2 шт.; 9,6 кг; 1,16 куб. фута |
| Охлаждение | Вентилятор с термостатическим управлением |
| Удаленный порт | Предусмотрен |
Исполнение и механические данные
| Параметр | Значение |
| Тип выходной розетки | Тип B |
| Регион применения розетки | Европа |
| Сертификация исполнения розетки | E13, CE |
Характеристики снижения мощности
| Параметр | Значение |
| Снижение мощности по температуре | 100% нагрузки до +40°C; линейное снижение до 50% нагрузки при +60°C |
| Снижение мощности по входному напряжению | При 42 В DC нагрузка 80%; при 46 В DC 100%; в диапазоне до 60 В DC допускается 100% нагрузка |
Примечания
| Номер | Содержание |
| 1 | КПД измеряется при нагрузке 750 Вт с линейной нагрузкой при входном напряжении 13 В, 26 В, 52 В. |
| 2 | Все параметры, не указанные особо, измеряются при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 3 | Снижение допустимой выходной мощности определяется по кривой 1. |
| 4 | Снижение допустимой мощности по входу определяется по кривой 2. |
| 5 | Допуск по каждому установленному выходному напряжению в зависимости от модели составляет: 112/212 — ±0,5 В; 124/224 — ±1 В; 148/248 — ±2 В. |
| 6 | Коэффициент гармонических искажений измеряется при нагрузке 1000 Вт с линейной нагрузкой при входном напряжении 13 В, 26 В, 52 В. |
| 7 | При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором. |
| 8 | Исполнение типа F предусмотрено только для 60 Гц. |
