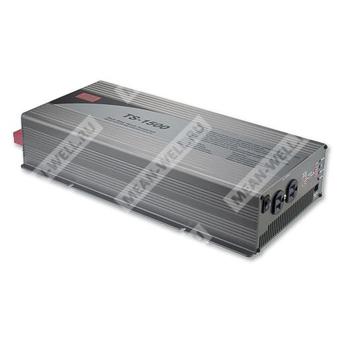

TS-1500-212B - инвертор постоянного напряжения 12 В в переменное 230 В с выходом в форме чистой синусоиды мощностью 1500 Вт.
Описание
TS-1500-212B — DC-AC преобразователь серии TS-1500 компании MEAN WELL, предназначенный для формирования однофазного переменного напряжения из аккумуляторного источника постоянного тока. Модель относится к инверторам с чистой синусоидой на выходе, рассчитана на номинальную выходную мощность 1500 Вт и ориентирована на питание бытовой, офисной, переносной и бортовой нагрузки.
По коду исполнения TS-1500-212B определяется как устройство серии TS, мощностью 1500 Вт, с входом 12 В DC, выходом 230 В AC и розеткой исполнения Type-B для европейского рынка.
Особенности
- Выходное напряжение в форме чистой синусоиды с коэффициентом нелинейных искажений менее 3%.
- Номинальная выходная мощность 1500 Вт.
- Высокая перегрузочная способность: до 1725 Вт в течение 180 с, до 1875 Вт в течение 10 с.
- Пиковая мощность до 3000 Вт в течение 30 периодов.
- Переключаемое выходное напряжение 200 / 220 / 230 / 240 В AC.
- Переключаемая выходная частота 50 / 60 Гц.
- Высокий КПД до 90% для исполнения 12 В / 230 В.
- Функция энергосбережения, по умолчанию отключена.
- Светодиодная индикация уровня напряжения аккумулятора, уровня нагрузки, режима энергосбережения, аварии и состояния работы.
- Термостатически управляемое охлаждение вентилятором.
- Поддержка связи RS-232 через опциональный интерфейсный кабель RJ11-RS232.
- Комплекс защит: по пониженному напряжению аккумулятора, перенапряжению, перегреву, короткому замыканию на выходе, перегрузке и переполюсовке входа.
Области применения
- Бытовая аппаратура.
- Электроинструмент.
- Офисное оборудование.
- Переносные электротехнические устройства.
- Транспортные средства.
- Яхты и иные автономные системы питания.
Расшифровка партномера
| Элемент обозначения | Значение |
| TS | Инвертор с чистой синусоидой |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 2 | Выход 230 В AC |
| 12 | Входное напряжение аккумулятора 12 В DC |
| B | Тип выходной розетки B |
| TS-1500-212B | Инвертор 12 В DC / 230 В AC, 1500 Вт, розетка Type-B |
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 1500 Вт |
| Максимальная выходная мощность | 1725 Вт в течение 180 с; 1875 Вт в течение 10 с; пиковая мощность 3000 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Форма выходного напряжения | Чистая синусоида, THD < 3% |
| Выходная частота | 50 ±0,1 Гц / 60 ±0,1 Гц, выбирается кнопкой настройки |
| Стабилизация выходного напряжения | ±3,0% |
| Режим энергосбережения | По умолчанию отключен; при нагрузке ≤ 5 Вт устройство переходит в режим ожидания |
| Индикация на передней панели | Уровень напряжения аккумулятора, уровень выходной нагрузки, режим энергосбережения, авария, состояние работы |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение аккумулятора | 12 В DC |
| Диапазон входного напряжения | 10,5 ~ 15 В DC |
| Потребляемый ток при номинальной нагрузке | 150 А |
| Потребляемая мощность без нагрузки | ≤ 18 Вт в режиме ожидания энергосбережения |
| Потребляемый ток в выключенном состоянии | ≤ 1 мА |
| КПД | 90% |
| Типы аккумуляторов | Открытые и герметичные свинцово-кислотные |
Параметры защиты по входу аккумулятора
| Параметр | Значение |
| Предохранитель | 40 А × 5 |
| Сигнализация пониженного напряжения аккумулятора | 11,3 В ±4% |
| Отключение по пониженному напряжению аккумулятора | 10,5 В ±4% |
| Защита от переполюсовки | Срабатывание внутреннего предохранителя |
Защиты по выходу
| Параметр | Значение |
| Защита от перегрева | 82°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком RTH3 на радиаторе силового транзистора |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрузки | 105 ~ 115% нагрузки в течение 180 с; 115 ~ 125% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI | Отсутствует |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -30 ~ +70°C |
| Влажность при хранении | 10% ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Электрическая прочность изоляции | Вход аккумулятора - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход аккумулятора - выход AC, вход аккумулятора - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия | Соответствие EN55032 класс B, BS EN 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-8, BS EN/EN55035, EAC TP TC 020 |
| Интерфейс управления | RJ11 - RS232, опция |
Механические данные и эксплуатационные показатели
| Параметр | Значение |
| Габаритные размеры | 420 × 220 × 88 мм (Д × Ш × В) |
| Масса | 6,81 кг |
| Упаковка | 2 шт.; 14,6 кг; 1,61 куб. фута |
| MTBF | 311,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 47,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Исполнение выходной розетки
| Параметр | Значение |
| Тип розетки | Type-B |
| Регион применения | Европа |
| Исполнение для модели TS-1500-212B | Стандартное |
| Сертификационные обозначения для типа розетки | E13, CE |
Примечания
| № | Примечание |
| 1 | Снижение допустимой выходной мощности определяется по кривой 1. |
| 2 | КПД и форма выходного напряжения проверяются при линейной нагрузке 1000 Вт и входном напряжении 13 В, 26 В или 52 В. |
| 3 | Снижение допустимого входного диапазона определяется по кривой 2. |
| 4 | Если не указано иное, параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках. |
| 5 | Входной ток DC измеряется при нагрузке 1500 Вт, линейной нагрузке и входном напряжении 13 В, 26 В или 52 В. |
| 6 | Допуск по порогам напряжения для каждой группы моделей: 112/212 → ±0,5 В; 124/224 → ±1 В; 148/248 → ±2 В. |
| 7 | Не допускается включать инвертор до запуска двигателя, если инвертор подключен непосредственно к аккумулятору транспортного средства. |
| 8 | Снижение мощности в зависимости от высоты эксплуатации составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 футов). |
| 9 | Тип F применяется только для 60 Гц. |
| 10 | Кабель используется для соединения TS-1500 с компьютером для программного мониторинга. |
