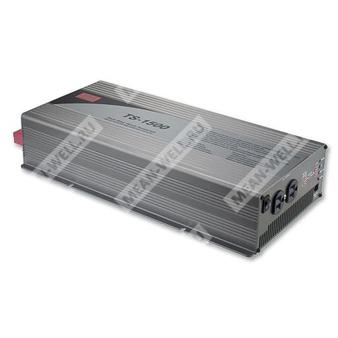

TS-1500-224B - инвертор постоянного напряжения 24 В в синусоидальное переменное напряжение 230 В для питания нагрузок до 1500 Вт.
Описание
TS-1500-224B — DC-AC инвертор серии TS-1500 производства MEAN WELL, предназначенный для преобразования постоянного напряжения аккумуляторной батареи 24 В в однофазное переменное напряжение 230 В AC с формой сигнала чистая синусоида. Модель рассчитана на номинальную выходную мощность 1500 Вт, поддерживает кратковременную перегрузочную и пусковую способность, оснащена индикацией состояния, управляемым охлаждением и набором встроенных защит.
Исполнение TS-1500-224B соответствует варианту с выходом 230 В AC, входом 24 В DC и розеткой Type B для европейского рынка.
Особенности
- Выходное напряжение с формой сигнала чистая синусоида, суммарный коэффициент гармоник менее 3%.
- Номинальная выходная мощность 1500 Вт.
- Высокая кратковременная перегрузочная способность и пусковая мощность до 3000 Вт на 30 периодов.
- Высокий КПД до 90% для модели TS-1500-224.
- Выключатель включения и отключения питания.
- Выбираемый режим энергосбережения.
- Фронтальная индикация состояния работы.
- Термостатически управляемый вентилятор охлаждения.
- Комплекс защит: по низкому напряжению батареи, отключению по низкому напряжению батареи, повышенному напряжению, перегреву, короткому замыканию на выходе, обратной полярности на входе, перегрузке.
- Поддержка связи RS-232 через опциональный кабель RJ11-RS232.
Применение
- Бытовые электроприборы.
- Электроинструмент.
- Офисное и переносное оборудование.
- Бортовые системы транспортных средств.
- Оборудование для яхт и аналогичных автономных систем электропитания.
Расшифровка партномера
| Фрагмент | Значение |
| TS | Инвертор с выходом в виде чистой синусоиды |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 2 | Выход 230 В AC |
| 24 | Входное напряжение батареи 24 В DC |
| B | Тип выходной розетки B |
| TS-1500-224B | Инвертор 24 В DC / 230 В AC, 1500 Вт, чистая синусоида, розетка Type B |
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 1500 Вт |
| Максимальная выходная мощность | 1725 Вт в течение 180 с; 1875 Вт в течение 10 с; пусковая мощность 3000 Вт в течение 30 периодов |
| Выходное напряжение переменного тока | 200 / 220 / 230 / 240 В AC, выбирается кнопкой установки |
| Частота выходного напряжения | 50 ±0,1 Гц; выбор 50/60 Гц кнопкой установки |
| Форма выходного сигнала | Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3,0% |
| Режим энергосбережения | По умолчанию отключен; при нагрузке ≤ 5 Вт переходит в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и состояние работы |
Входные параметры
| Параметр | Значение |
| Номинальное напряжение батареи | 24 В DC |
| Диапазон входного напряжения | 21 ~ 30 В DC |
| Потребляемый ток по входу | 75 А, типовое значение |
| Потребляемая мощность без нагрузки | ≤ 18 Вт в режиме ожидания энергосбережения |
| Ток потребления в выключенном состоянии | ≤ 1 мА |
| КПД | 90%, типовое значение |
| Тип поддерживаемых батарей | Открытые и герметизированные свинцово-кислотные |
Защита по входу батареи
| Параметр | Значение |
| Сигнализация по низкому напряжению батареи | 22,5 В ±4% |
| Отключение по низкому напряжению батареи | 21 В ±4% |
| Защита от обратной полярности | Внутренний предохранитель, размыкание при аварии |
| Предохранитель | 30 А × 3 |
Защиты по выходу
| Параметр | Значение |
| Защита от перегрева | 68°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения; восстановление после повторного включения; контроль внутренним датчиком RTH3 на радиаторе силового транзистора |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения; восстановление после повторного включения |
| Защита от перегрузки | 105 ~ 115% нагрузки в течение 180 с; 115 ~ 125% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения; восстановление после повторного включения |
| Защита GFCI | Отсутствует |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0 ~ +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура хранения | -30 ~ +70°C |
| Влажность при хранении | 10% ~ 95% относительной влажности, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; конструкция ориентирована на BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход батареи – выход AC: 3,0 кВ AC; выход AC – защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи – выход AC, вход батареи – защитное заземление, выход AC – защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия | Соответствие FCC класс A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-8, BS EN/EN55035, EAC TP TC 020 |
Интерфейсы и управление
| Параметр | Значение |
| Интерфейс контрольного подключения | RJ11 – RS232, опция |
| Назначение интерфейса | Подключение инвертора TS-1500 к компьютеру для программного мониторинга |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 420 × 220 × 88 мм |
| Масса | 6,81 кг |
| Упаковка | 2 шт. / 14,6 кг / 1,61 куб. фута |
| Тип розетки | Type B |
| Регион применения розетки | Европа |
| Сертификация исполнения розетки | E13, CE |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 311,6 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 47,9 тыс. ч, минимум, при 25°C |
Сведения по исполнению и конструкции
| Параметр | Значение |
| Серия | TS-1500 |
| Тип преобразования | DC-AC |
| Номинал по входу | 24 В DC |
| Номинал по выходу | 230 В AC |
| Охлаждение | Вентилятор, термостатическое управление |
| Расположение воздушного потока | Указано на механическом чертеже корпуса |
Примечания
- Снижение допустимой выходной мощности определяется кривой 1.
- Выходное напряжение и КПД проверяются при полной линейной нагрузке и входном напряжении 26 В.
- Снижение допустимых входных параметров определяется кривой 2.
- Если не указано иное, параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках.
- Входной ток проверяется при полной линейной нагрузке и входном напряжении 26 В.
- Допуск порога по напряжению для моделей 124/224 составляет ±1 В.
- Не допускается включать инвертор до запуска двигателя, если он подключен непосредственно к аккумуляторной батарее транспортного средства.
- При высоте эксплуатации более 2000 м снижение температуры окружающей среды должно учитываться из расчета 5°C на каждые 1000 м для моделей с вентилятором.
- Кабель применяется для соединения TS-1500 с компьютером для программного мониторинга.
