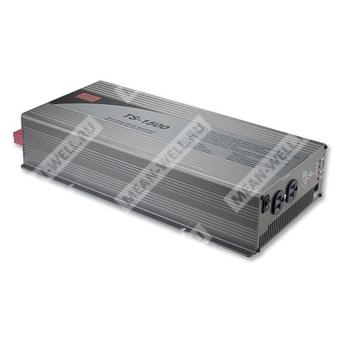

TS-1500-248B - инвертор DC AC с чистой синусоидой мощностью 1500 Вт для преобразования 48 В постоянного напряжения в 230 В переменного напряжения.
Описание
TS-1500-248B — силовой DC-AC инвертор серии TS-1500 компании MEAN WELL, предназначенный для преобразования напряжения аккумуляторной батареи 48 В DC в однофазное выходное напряжение 230 В AC. Исполнение формирует чистую синусоиду с коэффициентом гармоник менее 3%, что позволяет использовать устройство для питания чувствительной электронной аппаратуры, бытовых приборов, электроинструмента, офисного и переносного оборудования, а также оборудования транспортных средств и яхт.
Модель TS-1500-248B относится к вариантам с номинальной выходной мощностью 1500 Вт, выходной частотой 50 Гц или 60 Гц, выбираемой кнопкой настройки, и розеткой типа B для европейского рынка. Для данной модификации предусмотрены средства индикации состояния, режим энергосбережения, термостатически управляемое охлаждение, защита по пониженному напряжению батареи, перегрузке, короткому замыканию, перегреву и ошибке полярности по входу.
Расшифровка партномера
| Фрагмент партномера | Значение |
| TS | Инвертор с чистой синусоидой |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 2 | Выход 230 В AC |
| 48 | Номинальное входное напряжение батареи 48 В DC |
| B | Исполнение с выходной розеткой типа B |
Основные особенности
- Выходное напряжение синусоидальной формы, КНИ менее 3%.
- Высокая пиковая мощность до 3000 Вт.
- Высокий КПД до 91%.
- Выключатель включения и выключения питания.
- Выбираемый режим энергосбережения.
- Фронтальная индикация рабочего состояния.
- Термостатически управляемый вентилятор охлаждения.
- Защиты: сигнализация низкого напряжения батареи, отключение по низкому напряжению батареи, перенапряжение, перегрев, короткое замыкание на выходе, обратная полярность входа, перегрузка.
- Поддержка связи RS-232 через опциональный кабель RJ11-RS232.
Области применения
- Бытовая аппаратура.
- Электроинструмент.
- Офисное оборудование.
- Портативное оборудование.
- Транспортные средства.
- Яхты и судовое вспомогательное оборудование.
Выходные параметры
| Параметр | Значение для TS-1500-248B |
| Номинальная мощность | 1500 Вт |
| Максимальная выходная мощность | 1725 Вт в течение 180 с; 1875 Вт в течение 10 с; пиковая мощность 3000 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Выходная частота | 50 Гц ±0,1 Гц или 60 Гц ±0,1 Гц, выбирается кнопкой настройки |
| Стабилизация выходного напряжения | ±3,0% |
| Режим энергосбережения | По умолчанию отключен; при нагрузке не более 5 Вт переход в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
| Защита от перегрузки | 105…115% нагрузки в течение 180 с; 115…125% нагрузки в течение 10 с |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI | Нет |
| Розетка переменного тока | Тип B, Европа |
Входные параметры
| Параметр | Значение для TS-1500-248B |
| Номинальное напряжение батареи | 48 В DC |
| Диапазон входного напряжения | 42…60 В DC |
| Типовой входной ток | 37,5 А |
| Потребляемая мощность без нагрузки | не более 18 Вт в режиме ожидания энергосбережения |
| Потребляемый ток в выключенном состоянии | не более 1 мА |
| КПД типовой | 91% |
| Тип батареи | Открытая и герметичная свинцово-кислотная |
Защита по входу батареи
| Параметр | Значение для TS-1500-248B |
| Предохранитель | 30 А × 2 |
| Сигнализация низкого напряжения батареи | 45 В ±4% |
| Отключение по низкому напряжению батареи | 42 В ±4% |
| Защита от обратной полярности | Срабатывание внутреннего предохранителя |
Тепловая защита
| Параметр | Значение для TS-1500-248B |
| Порог защиты от перегрева | 68°C ±5°C |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания; контроль внутренним датчиком RTH3 на радиаторе силового транзистора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -30…+70°C |
| Влажность хранения | 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004, IEC62368-1, CB, EAC TP TC 004 approved; конструкция соответствует BS EN/EN62368-1 |
| Электромагнитная эмиссия | Соответствие EN55032 класс B, BS EN 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -8, BS EN/EN55035, EAC TP TC 020 |
| Испытательное напряжение изоляции | Между входом батареи и выходом AC: 3,0 кВ AC; между выходом AC и FG: 1,5 кВ AC |
| Сопротивление изоляции | Между входом батареи и выходом AC, между входом батареи и FG, между выходом AC и FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Управляющее подключение | RJ11-RS232, опция |
Конструктивные и эксплуатационные данные
| Параметр | Значение |
| Габаритные размеры | 420 × 220 × 88 мм |
| Масса | 6,81 кг |
| Упаковка | 2 шт., 14,6 кг, 1,61 куб. фута |
| Средняя наработка на отказ | 311,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 47,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Примечания
| № | Содержание |
| 1 | Допустимая выходная мощность снижается в соответствии с кривой 1. |
| 2 | Коэффициент гармоник и КПД измерены при линейной нагрузке 1000 Вт и входном напряжении 13 В, 26 В или 52 В. |
| 3 | Допустимая входная мощность снижается в соответствии с кривой 2. |
| 4 | Если не указано иное, параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках. |
| 5 | Постоянный входной ток измерен при линейной нагрузке 1500 Вт и входном напряжении 13 В, 26 В или 52 В. |
| 6 | Допуск по значениям напряжения зависит от модели: для 112/212 — ±0,5 В; для 124/224 — ±1 В; для 148/248 — ±2 В. |
| 7 | Не включать инвертор до запуска двигателя, если инвертор напрямую подключен к аккумуляторной батарее транспортного средства. |
| 8 | При эксплуатации на высоте более 2000 м температурный дерейтинг составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором. |
| 9 | Тип F предусмотрен только для исполнения 60 Гц. |
| 10 | Кабель используется для соединения TS-1500 с компьютером для программного мониторинга. |
