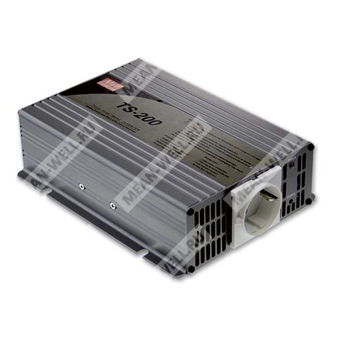

TS-200-112A - инвертор постоянного напряжения в переменное с чистой синусоидой, предназначенный для питания нагрузок 110 В AC от аккумулятора 12 В DC.
Описание
TS-200-112A — DC-AC инвертор серии TS-200 мощностью 200 Вт с синусоидальным выходным напряжением. Устройство преобразует входное напряжение аккумуляторной батареи 12 В DC в выходное напряжение 110 В AC. Модель относится к исполнению Type A, что определяет тип выходной розетки. Инвертор выполнен по безвентиляторной схеме охлаждения с естественной конвекцией, оснащен индикацией состояния на передней панели, встроенной функцией дистанционного включения и набором защит для автономных и транспортных энергетических систем.
Расшифровка партномера
| Элемент партномера | Значение |
| TS | Серия инверторов с истинной синусоидой |
| 200 | Номинальная выходная мощность 200 Вт |
| 112 | Вход 12 В DC, выход 110 В AC |
| A | Исполнение Type A, розетка типа A |
Основные особенности
- Синусоидальная форма выходного напряжения, коэффициент нелинейных искажений менее 3%.
- Пиковая импульсная мощность до 400 Вт.
- КПД до 86% для модели TS-200-112A.
- Безвентиляторное исполнение, охлаждение за счет естественной конвекции воздуха.
- Встроенное дистанционное включение и отключение.
- Светодиодная индикация состояния на передней панели.
- Сетевой выключатель питания.
- Комплекс защит: сигнализация пониженного напряжения батареи, отключение по пониженному напряжению батареи, перегрев, короткое замыкание на выходе, обратная полярность на входе, перегрузка.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Бортовые системы транспортных средств.
- Судовое и яхтенное оборудование.
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 200 Вт |
| Максимальная выходная мощность | 230 Вт в течение 180 с; 300 Вт в течение 10 с; импульсная мощность 400 Вт в течение 30 периодов, типовое значение |
| Выходное напряжение | Заводская установка 110 В AC |
| Выбор выходного напряжения | 100 / 110 / 115 / 120 В AC, выбор кнопкой настройки |
| Частота выходного напряжения | 60 ±0,1 Гц |
| Выбор частоты | 50 / 60 Гц, выбор кнопкой настройки |
| Форма выходного напряжения | Истинная синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном входном напряжении |
| Индикация на передней панели | Зеленый — нормальный режим; оранжевый мигающий — дистанционное отключение; красный — аварийное состояние |
Входные параметры
| Параметр | Значение |
| Номинальное напряжение батареи | 12 В |
| Диапазон входного напряжения | 10,5…15 В DC |
| Входной ток при типовых условиях | 20 А |
| Ток холостого хода, типовое значение | 1,25 А |
| Ток в выключенном состоянии | ≤1 мА |
| КПД, типовое значение | 86% |
| Типы аккумуляторных батарей | Открытые и герметизированные свинцово-кислотные |
| Предохранитель | 30 А x 2 |
Защита по входу батареи
| Параметр | Значение |
| Сигнализация пониженного напряжения батареи | 11,3 В ±4% |
| Отключение по пониженному напряжению батареи | 10,5 В ±4% |
| Защита от обратной полярности батареи | Срабатывание внутреннего предохранителя |
Защиты по выходу и функциональные защиты
| Параметр | Значение |
| Защита от перегрева | 85°C ±5°C |
| Режим защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания; контроль силового транзистора внутренним терморезистором RTH1 |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105…115% нагрузки в течение 180 с; 115…150% нагрузки в течение 10 с |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI | Опционально, только для исполнения Type F |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Разомкнуто — нормальная работа; замкнуто — дистанционное отключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -10…+35°C при 100% нагрузке; +60°C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -30…+70°C |
| Влажность при хранении | 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004, соответствие BS EN/EN62368-1, конструкция с учетом UL458 |
| Испытательное напряжение изоляции | Вход батареи — выход AC: 3,0 кВ AC; выход AC — защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи — выход AC, вход батареи — защитное заземление, выход AC — защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия | Соответствие FCC class A, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие EAC TP TC 020 |
Конструктивное исполнение и механические данные
| Параметр | Значение |
| Габаритные размеры | 205 x 158 x 59 мм |
| Масса | 1,63 кг |
| Упаковка | 6 шт.; 10,8 кг; 1,44 куб. фута |
| Тип выходной розетки | Type A |
| Страна применения розетки | США |
| Сертификация розетки | FCC |
Показатели надежности
| Параметр | Значение |
| MTBF | 930,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Примечания
| № | Содержание |
| 1 | КПД, стабилизация выходного напряжения и THD измеряются при линейной нагрузке 200 Вт и входном напряжении 13 В / 26 В / 52 В в зависимости от модели. |
| 2 | Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 3 | Допуск по выходному напряжению для моделей 112/212 составляет ±0,5 В; для 124/224 — ±1 В; для 148/248 — ±2 В. |
| 4 | Для безвентиляторных моделей при высоте эксплуатации более 2000 м температурная нагрузочная характеристика снижается из расчета 3,5°C на 1000 м; для моделей с вентилятором — 5°C на 1000 м. |
| 5 | Исполнение Type F предназначено только для частоты 60 Гц. |
