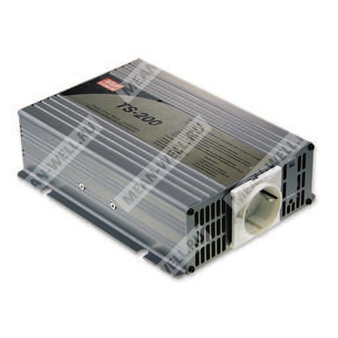

TS-200-224B - инвертор DC-AC с чистой синусоидой для преобразования 24 В постоянного напряжения в 230 В переменного напряжения мощностью 200 Вт.
Описание
TS-200-224B представляет собой DC-AC инвертор серии TS-200 производства Mean Well, предназначенный для формирования однофазного переменного напряжения синусоидальной формы из источника постоянного напряжения аккумуляторного типа. Модель рассчитана на питание от батареи 24 В и формирует на выходе 230 В AC. Номинальная выходная мощность составляет 200 Вт, при этом устройство поддерживает кратковременные перегрузки и повышенную пусковую мощность.
Из маркировки следует, что исполнение 224 соответствует сочетанию 24 В DC на входе и 230 В AC на выходе, а суффикс B указывает на вариант с выходной розеткой Type-B, предназначенной для европейского рынка. Для данной группы моделей документацией также указано исполнение для выходного диапазона 200/220/230/240 В AC, выбираемого кнопкой настройки, с заводской установкой на 230 В AC.
Устройство выполнено по схеме с чистой синусоидой, имеет безвентиляторное охлаждение за счет естественной конвекции, встроенный вход дистанционного включения/выключения, индикацию состояния на передней панели и комплекс защит по входу и выходу. Инвертор ориентирован на применение в составе автономных и транспортных систем электропитания, а также в промышленной и мобильной энергетике.
Особенности
- Чистая синусоидальная форма выходного напряжения, коэффициент нелинейных искажений менее 3%.
- Номинальная выходная мощность 200 Вт.
- Повышенная пиковая мощность до 400 Вт.
- КПД до 88%.
- Безвентиляторное исполнение, охлаждение свободной конвекцией воздуха.
- Встроенное дистанционное включение и выключение.
- Индикация рабочего состояния на передней панели.
- Сетевой выключатель питания.
- Защиты: сигнализация понижения напряжения батареи, отключение при глубоком разряде батареи, перегрузка, перегрев, короткое замыкание на выходе, обратная полярность подключения батареи.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Транспортные средства.
- Яхты и иные автономные объекты.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| TS |
Инвертор с чистой синусоидой |
| 200 |
Номинальная выходная мощность 200 Вт |
| 224 |
Вход 24 В DC, выход 230 В AC |
| B |
Исполнение с розеткой Type-B |
Выходные параметры
| Параметр |
Значение для TS-200-224B |
| Номинальная мощность |
200 Вт |
| Максимальная выходная мощность |
230 Вт в течение 180 с; 300 Вт в течение 10 с; пиковая мощность 400 Вт в течение 30 циклов, типовое значение |
| Выходное напряжение |
230 В AC, заводская установка |
| Диапазон выбора выходного напряжения |
200 / 220 / 230 / 240 В AC, выбор кнопкой настройки |
| Частота выходного напряжения |
50 ±0,1 Гц; 50/60 Гц выбирается кнопкой настройки |
| Форма выходного напряжения |
Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном входном напряжении |
| Индикация на передней панели |
Зеленый: нормальная работа; оранжевый мигающий: дистанционное отключение; красный: аварийное состояние |
Входные параметры
| Параметр |
Значение для TS-200-224B |
| Номинальное входное напряжение батареи |
24 В DC |
| Диапазон входного напряжения |
21 ~ 30 В DC |
| Потребляемый ток по входу при полной нагрузке, типовое значение |
10 А |
| Ток холостого хода, типовое значение |
0,63 А |
| Ток потребления в выключенном режиме |
≤1 мА |
| КПД, типовое значение |
87,5% |
| Тип поддерживаемых батарей |
Открытые и герметичные свинцово-кислотные |
| Предохранитель |
30 А x 1 |
Защита по входу батареи
| Параметр |
Значение для TS-200-224B |
| Сигнализация пониженного напряжения батареи |
22,5 В ±4% |
| Отключение при пониженном напряжении батареи |
21 В ±4% |
| Защита от обратной полярности батареи |
Срабатывание внутреннего предохранителя |
Защиты по выходу и функциональные защиты
| Параметр |
Значение для TS-200-224B |
| Защита от перегрева |
80°C ±5°C |
| Режим защиты от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после повторного включения; контроль силового транзистора внутренним датчиком RTH1 |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрузки |
105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки |
Отключение выходного напряжения с восстановлением после повторного включения |
| Защита GFCI |
Отсутствует |
Функции управления
| Параметр |
Значение для TS-200-224B |
| Дистанционное управление |
Разомкнуто: нормальная работа; замкнуто: дистанционное отключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
Параметры окружающей среды
| Параметр |
Значение для TS-200-224B |
| Рабочая температура |
-10 ~ +40°C при 100% нагрузке; +60°C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% относительной влажности, без конденсации |
| Температура хранения и влажность |
-30 ~ +70°C; 10 ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение для TS-200-224B |
| Стандарты безопасности |
IEC62368-1 CB, EAC TP TC 004, конструкция с учетом требований BS EN/EN62368-1 |
| Электрическая прочность изоляции |
Вход батареи - выход AC: 3,0 кВ AC; выход AC - FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход батареи - выход AC, вход батареи - FG, выход AC - FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, -3, -8, EAC TP TC 020 |
Механические данные и комплектовочные сведения
| Параметр |
Значение для TS-200-224B |
| Габаритные размеры |
205 x 158 x 59 мм |
| Масса |
1,63 кг |
| Упаковка |
6 шт.; 10,8 кг; 1,44 куб. фута |
| Выходная розетка |
Type-B |
| Страна применения розетки |
Европа |
| Сертификация розетки |
E13, CE |
Надежность
| Параметр |
Значение |
| MTBF |
930,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Примечания
| № |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и THD измеряются при линейной нагрузке 200 Вт и входном напряжении 13/26/52 В в зависимости от модели. |
| 2 |
Все параметры, не указанные особо, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 3 |
Допуск установки выходного напряжения по моделям составляет: 112/212 → ±0,5 В; 124/224 → ±1 В; 148/248 → ±2 В. |
| 4 |
Для высоты эксплуатации свыше 2000 м температурная дерейтинговая поправка составляет 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором. |
| 5 |
Исполнение Type F предназначено только для частоты 60 Гц. |
