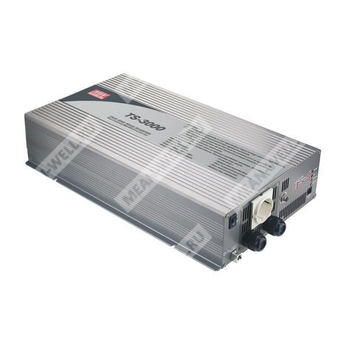

TS-3000-212B - инвертор DC-AC с чистой синусоидой для преобразования 24 В постоянного напряжения в однофазное сетевое переменное напряжение 230 В класса 3000 Вт.
Описание
TS-3000-212B — представитель серии TS-3000 компании Mean Well, предназначенный для автономного и транспортного электропитания нагрузок переменного тока от аккумуляторных батарей. Модель относится к инверторам с чистой синусоидой на выходе и рассчитана на работу от 24 В аккумуляторной системы с формированием выходного напряжения 200/220/230/240 В AC, выбираемого переключением настроек. Номинальная выходная мощность составляет 3000 Вт, кратковременно допускается значительная перегрузка и высокий пусковой ток для питания сложных нагрузок.
Особенности
- Чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%.
- Номинальная мощность 3000 Вт.
- Кратковременная перегрузочная способность до 3450 Вт на 180 с и 4500 Вт на 10 с.
- Пиковая мощность до 6000 Вт в течение 30 периодов.
- Высокий КПД до 91% для модели TS-3000-212.
- Выбираемый режим энергосбережения.
- Индикация состояния на передней панели.
- Термостатически управляемое принудительное охлаждение вентиляторами.
- Защиты по пониженному напряжению батареи, перенапряжению, перегреву, короткому замыканию, перегрузке и обратной полярности.
- Поддержка связи RS-232 через разъем RJ11-RS232 в качестве опции.
Области применения
- Бытовая аппаратура.
- Электроинструмент.
- Офисное оборудование.
- Портативное оборудование.
- Системы электропитания транспортных средств.
- Электрооборудование катеров и яхт.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| TS |
Инвертор с чистой синусоидой |
| 3000 |
Номинальная выходная мощность 3000 Вт |
| 2 |
Выходная группа на 230 В AC |
| 12 |
Номинальное входное напряжение батареи 24 В DC |
| B |
Исполнение с выходной розеткой типа B |
Основные параметры
| Параметр |
Значение |
| Серия |
TS-3000 |
| Модель |
TS-3000-212B |
| Функциональное назначение |
Преобразователь постоянного напряжения в переменное |
| Тип выходного сигнала |
Чистая синусоида |
| Номинальная мощность |
3000 Вт |
Выходные параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
3000 Вт |
| Максимальная выходная мощность |
3450 Вт в течение 180 с |
| Перегрузочная мощность |
4500 Вт в течение 10 с |
| Пиковая мощность |
6000 Вт в течение 30 периодов |
| Выходное напряжение |
200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Заводская установка выходного напряжения |
230 В AC |
| Выходная частота |
50/60 Гц, выбирается кнопкой настройки |
| Точность установки частоты |
±0,1 Гц |
| Форма выходного напряжения |
Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3% |
| Автомат энергосети на выходе |
Розетка AC output: 15 А |
| Исполнение выходной розетки |
Тип B |
Входные параметры
| Параметр |
Значение |
| Номинальное входное напряжение батареи |
24 В DC |
| Диапазон входного напряжения |
21 ~ 30 В DC |
| Постоянный входной ток |
150 А, типовое значение |
| Ток в режиме холостого хода при выключенном выходе |
≤1 мА, типовое значение |
| КПД |
91%, типовое значение |
| Типы аккумуляторов |
Открытые и герметизированные свинцово-кислотные аккумуляторы |
Параметры режима энергосбережения и индикации
| Параметр |
Значение |
| Режим энергосбережения |
По умолчанию отключен; при нагрузке ≤5 Вт устройство переходит в дежурный режим |
| Потребление без нагрузки в режиме энергосбережения |
≤10 Вт |
| Индикация на передней панели |
Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, аварийные и рабочие состояния |
Защита по входу батареи
| Параметр |
Значение |
| Сигнализация пониженного напряжения батареи |
22,5 В |
| Отключение по пониженному напряжению батареи |
21 В |
| Защита от обратной полярности |
Срабатывание внутреннего предохранителя |
Выходные защиты
| Параметр |
Значение |
| Защита от перегрева |
Срабатывание при 80 ± 5 °C |
| Реакция на перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки |
105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Реакция на перегрузку |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI |
Отсутствует |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от 0 до +40 °C при 100% нагрузке; до +60 °C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность хранения |
10% ~ 95% RH, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1 CB, EAC TP TC 004; конструкция с учетом BS EN/EN62368-1 |
| Электрическая прочность изоляции |
Вход батареи - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции |
Между входом батареи и выходом AC, входом батареи и защитным заземлением, выходом AC и защитным заземлением: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по излучению |
Соответствие BS EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| ЭМС по устойчивости |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, BS EN/EN55035, EAC TP TC 020 |
| Маркировки и одобрения для серии |
E13, TPTC004, IEC62368-1; для отдельных исполнений серии указаны дополнительные одобрения |
Интерфейсы и подключение
| Параметр |
Значение |
| Порт дистанционного/сервисного подключения |
RJ11-RS232, опция |
| Контрольная проводка |
RJ11-RS232, опция |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
466,8 × 283,5 × 100 мм |
| Масса нетто |
12,9 кг |
| Упаковка |
1 шт.; масса брутто 14 кг; объем 1,49 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF |
257,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 33,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Конструктивное исполнение и подключение нагрузки
Для исполнения TS-3000-212B используется выходная розетка типа B. На чертеже серии указано, что при токе нагрузки более 15 А необходимо использовать выходной клеммный терминал, расположенный внутри корпуса.
Примечания
| № |
Содержание |
| 1 |
КПД измерен при линейной нагрузке 1000 Вт, входном напряжении 24 В и номинальном выходном напряжении. |
| 2 |
Снижение допустимой выходной мощности в зависимости от температуры определяется кривой 1. |
| 3 |
Снижение допустимой выходной мощности в зависимости от входного напряжения определяется кривой 2. |
| 4 |
Постоянный входной ток измерен при 3000 Вт, линейной нагрузке и входном напряжении 24 В. |
| 5 |
Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках. |
| 6 |
Допуск значений напряжения по моделям: для диапазона 10,5~15 В — ±0,5 В; для 21~30 В — ±1 В; для 42~60 В — ±2 В. |
| 7 |
THD измерен при выходной мощности 3000 Вт, линейной нагрузке и входном напряжении 24 В; в таблице также указано значение при нагрузке 13,26/52 В в зависимости от исполнения серии. |
| 8 |
Не допускается включать инвертор до запуска двигателя, если инвертор подключен непосредственно к аккумуляторной батарее транспортного средства. |
| 9 |
Для работы на высоте более 2000 м снижение температуры окружающей среды должно учитывать дерейтинг: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 |
Исполнение F предназначено только для 60 Гц. |
| 11 |
Кабель используется для соединения TS-3000 с компьютером для программного мониторинга. |
