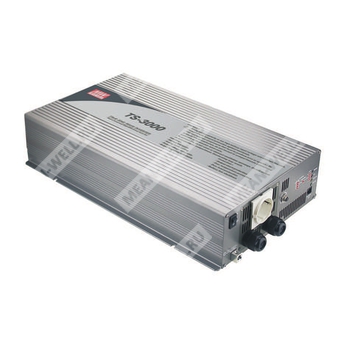

TS-3000-224B - инвертор постоянного тока в переменный с выходом 230 В AC, входом 24 В DC и номинальной мощностью 3000 Вт.
Описание
TS-3000-224B представляет собой однофазный DC-AC инвертор серии TS-3000 с выходным напряжением переменного тока синусоидальной формы. Устройство предназначено для преобразования напряжения аккумуляторной батареи 24 В DC в 230 В AC при номинальной выходной мощности 3000 Вт. По структуре обозначения модель относится к исполнению для выхода 230 В AC, входа 24 В DC, с розеткой типа B.
Особенности
- Синусоидальное выходное напряжение с коэффициентом нелинейных искажений менее 3%.
- Номинальная выходная мощность 3000 Вт.
- Пиковая перегрузочная способность до 6000 Вт.
- Высокий КПД до 91% для исполнения 24 В / 230 В.
- Возможность выбора режима энергосбережения.
- Индикация состояния по передней панели.
- Термостатически управляемое принудительное охлаждение вентиляторами.
- Комплекс защит: пониженное напряжение батареи, отключение по низкому напряжению батареи, перенапряжение, перегрев, короткое замыкание на выходе, перегрузка, защита по автоматическому выключателю AC.
- Поддержка интерфейса RS-232 через разъем RJ11-RS232 в качестве опции.
Области применения
- Бытовая техника.
- Электроинструмент.
- Офисное оборудование.
- Переносное оборудование.
- Транспортные средства.
- Яхты и аналогичные автономные системы электропитания.
Расшифровка партномера
| Фрагмент | Значение |
| TS | Инвертор с чистой синусоидой |
| 3000 | Номинальная выходная мощность 3000 Вт |
| 2 | Выход 230 В AC |
| 24 | Входное напряжение батареи 24 В DC |
| B | Исполнение с выходной розеткой типа B |
| TS-3000-224B | Инвертор 24 В DC / 230 В AC, 3000 Вт, тип розетки B |
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 3000 Вт |
| Максимальная выходная мощность | 3450 Вт в течение 180 с; 4500 Вт в течение 10 с; пусковая мощность 6000 Вт в течение 30 циклов |
| Выходное напряжение переменного тока | 200 / 220 / 230 / 240 В AC, выбирается переключателем настройки |
| Заводская установка выходного напряжения | 230 В AC |
| Форма выходного сигнала | Чистая синусоида, КНИ менее 3% |
| Выходная частота | 50/60 Гц, выбирается переключателем настройки |
| Точность установки частоты | ±0,1 Гц |
| Стабилизация выходного напряжения | ±3% |
| Выходная розетка | Тип B |
| Автоматический выключатель AC | Розетка AC output: 15 А |
Входные параметры
| Параметр | Значение |
| Номинальное напряжение батареи | 24 В |
| Диапазон входного напряжения | 21 ~ 30 В DC |
| Потребляемый ток по входу постоянного тока | 150 А, типовое значение |
| КПД | 91%, типовое значение |
| Потребление без нагрузки в режиме энергосбережения | не более 10 Вт |
| Ток потребления в выключенном состоянии | не более 1 мА |
| Тип аккумуляторной батареи | Открытая и герметичная свинцово-кислотная батарея |
Параметры режима энергосбережения и индикации
| Параметр | Значение |
| Режим энергосбережения | По умолчанию отключен; при нагрузке менее 5 Вт устройство переходит в режим ожидания |
| Индикация передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, аварийное состояние и рабочий статус |
Защита по входу батареи
| Параметр | Значение |
| Сигнализация низкого напряжения батареи | 22,5 В |
| Отключение по низкому напряжению батареи | 21 В |
| Защита от переполюсовки | Путем перегорания внутреннего предохранителя |
| Предохранитель | 40 А x 6 |
Защита по выходу
| Параметр | Значение |
| Перегрев | 80°C ±5°C; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Защита от перегрузки | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI | Отсутствует |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от 0 до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70°C |
| Влажность при хранении | 10% ~ 95% относительной влажности, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL458, IEC62368-1 CB, EAC TP TC 004; конструкция соответствует BS EN/EN62368-1 |
| Эмиссия электромагнитных помех | Соответствие BS EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, BS EN55035, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход батареи - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи - выход AC, вход батареи - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
Конструктивные и интерфейсные данные
| Параметр | Значение |
| Габаритные размеры | 466,8 x 283,5 x 100 мм |
| Масса нетто | 12,9 кг |
| Упаковка | 1 шт.; масса брутто 14 кг; объем 1,49 куб. фута |
| MTBF | 257,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 33,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Интерфейс управления | RJ11-RS232, опция |
Механические данные и исполнение
| Параметр | Значение |
| Тип выходного разъема | Тип B |
| Заземление корпуса | Предусмотрено |
| Направление воздушного потока | Принудительное, согласно конструкции корпуса |
| Примечание по выходному подключению | При токе нагрузки более 15 А необходимо использовать выходной терминал, расположенный внутри корпуса |
Зависимости снижения мощности
| Параметр | Значение |
| Снижение мощности по температуре | До 40°C допускается 100% нагрузка; при повышении температуры до 60°C нагрузка снижается до 50% |
| Снижение мощности по входному напряжению | Для 24 В версии: от 23 В DC до 30 В DC допускается 100% нагрузка; при 21 В DC доступная нагрузка снижена |
Примечания
| № | Содержание |
| 1 | КПД измерен при линейной нагрузке 1000 Вт, входном напряжении 24 В и других условиях испытаний, указанных производителем. |
| 2 | Снижение допустимой выходной мощности определяется кривой 1. |
| 3 | Снижение допустимой входной мощности определяется кривой 2. |
| 4 | Ток по входу постоянного тока измерен при выходной мощности 3000 Вт, линейной нагрузке и входном напряжении 24 В. |
| 5 | Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 6 | Допуск значений порогов напряжения зависит от модели: для диапазона 12 В ±1 В; для 24 В ±1 В; для 48 В ±2 В. |
| 7 | Коэффициент нелинейных искажений измерен при линейной нагрузке 3000 Вт; для инвертора с чистой синусоидой значение менее 3%. |
| 8 | Не допускается включать инвертор до запуска двигателя, если инвертор напрямую подключен к аккумуляторной батарее транспортного средства. |
| 9 | При эксплуатации на высоте более 2000 м снижение по температуре составляет 3,5°C на каждые 1000 м для исполнений без вентилятора и 5°C на каждые 1000 м для исполнений с вентилятором. |
| 10 | Исполнение типа F предусмотрено только для 60 Гц. |
| 11 | Кабель используется для соединения TS-3000 с компьютером для программного мониторинга. |
