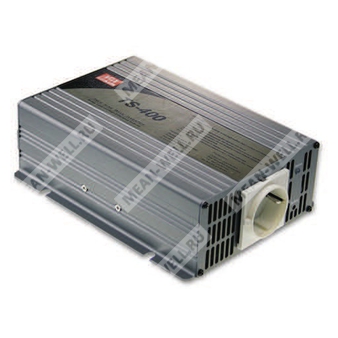

TS-400-212B - инвертор DC/AC с чистой синусоидой для преобразования 12 В постоянного напряжения в 230 В переменного напряжения при мощности 400 Вт.
Описание
TS-400-212B представляет собой однофазный автономный инвертор серии TS-400 мощностью 400 Вт, предназначенный для преобразования напряжения аккумуляторной батареи 12 В DC в синусоидальное напряжение 230 В AC. Устройство формирует выходной сигнал с низким коэффициентом нелинейных искажений, поддерживает выбор выходного напряжения и частоты, оснащено встроенным дистанционным управлением включением/выключением, индикацией состояния и комплексом защит.
По расшифровке обозначения модель TS-400-212B соответствует исполнению с входом 12 В DC, выходом 230 В AC и выходной розеткой типа B для европейского рынка.
Особенности
- Чистая синусоида на выходе, коэффициент гармонических искажений менее 3%.
- Номинальная выходная мощность 400 Вт.
- Повышенная кратковременная перегрузочная способность: 460 Вт в течение 180 с, 600 Вт в течение 10 с, пиковая мощность 800 Вт в течение 30 периодов.
- Высокий КПД до 86% для исполнения 12 В/230 В.
- Термостатически управляемый вентилятор охлаждения.
- Встроенная функция дистанционного включения и отключения.
- Светодиодная индикация состояния на передней панели.
- Переключатель выбора выходного напряжения.
- Защиты: сигнализация пониженного напряжения батареи, отключение по низкому напряжению батареи, защита от перенапряжения, перегрева, короткого замыкания, перегрузки и переполюсовки входа.
Области применения
- Бытовое оборудование.
- Электроинструмент.
- Офисное и переносное оборудование.
- Транспортные средства.
- Яхты и аналогичные автономные энергетические системы.
Расшифровка партномера
| Фрагмент обозначения |
Значение |
| TS |
Инвертор с чистой синусоидой |
| 400 |
Номинальная выходная мощность 400 Вт |
| 2 |
Выход 230 В AC |
| 12 |
Входное напряжение батареи 12 В DC |
| B |
Исполнение с выходной розеткой типа B |
| TS-400-212B |
Инвертор 12 В DC в 230 В AC, 400 Вт, розетка типа B |
Выходные параметры
| Параметр |
Значение |
| Номинальная мощность |
400 Вт |
| Максимальная выходная мощность |
460 Вт в течение 180 с / 600 Вт в течение 10 с / пиковая 800 Вт в течение 30 периодов, типовое значение |
| Выходное напряжение |
230 В AC, заводская установка |
| Диапазон выбора выходного напряжения |
200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Частота |
50 Гц, заводская установка |
| Диапазон выбора частоты |
50 / 60 Гц, выбирается кнопкой настройки |
| Точность частоты |
±0,1 Гц |
| Форма выходного сигнала |
Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном входном напряжении |
| Индикация на передней панели |
Зеленый: нормальная работа; оранжевый мигающий: дистанционное отключение; красный: аварийное состояние |
Входные параметры
| Параметр |
Значение |
| Номинальное напряжение батареи |
12 В DC |
| Диапазон входного напряжения |
10,5...15 В DC |
| Потребляемый ток по входу, типовое значение |
40 А |
| Ток холостого хода, типовое значение |
1,25 А |
| Ток в режиме выключения |
≤ 1 мА |
| КПД, типовое значение |
86% |
| Тип аккумуляторов |
Открытые и герметизированные свинцово-кислотные |
Защита по входу батареи
| Параметр |
Значение |
| Предохранитель |
40 А × 1 |
| Сигнализация пониженного напряжения батареи |
11,3 В ±4% |
| Отключение по низкому напряжению батареи |
10,5 В ±4% |
| Переполюсовка батареи |
Повреждает устройство |
Выходные защиты
| Параметр |
Значение |
| Защита от перегрева |
85°C ±5°C |
| Режим защиты от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после повторного включения; обнаружение внутренним терморезистором RTH1 силового транзистора |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрузки |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Режим защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI |
Нет |
Функциональные возможности
| Параметр |
Значение |
| Дистанционное управление |
Открыто: нормальная работа; замкнуто: дистанционное отключение |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -10°C до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
от -30°C до +70°C / от -22°F до +158°F, 10...95% RH, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1 CB, EAC TP TC 004, конструкция по BS EN/EN62368-1 |
| Испытательное напряжение изоляции |
Вход батареи – выход AC: 3,0 кВ AC; выход AC – защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции |
Вход батареи – выход AC, вход батареи – защитное заземление, выход AC – защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, -3, -8, BS EN/EN55035, EAC TP TC 020 |
Механические данные и упаковка
| Параметр |
Значение |
| Габаритные размеры |
205 × 158 × 67 мм |
| Масса нетто |
1,73 кг |
| Упаковка |
6 шт. / 11,4 кг / 1,55 куб. фута |
| Исполнение корпуса |
Case No. 805A |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Выходная розетка |
Тип B |
| Регулирование мощности по температуре |
100% нагрузки до 40°C, далее снижение; при 60°C допускается 50% нагрузки, монтаж в горизонтальном положении |
Надежность
| Параметр |
Значение |
| MTBF |
865,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 80,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Примечания
| № |
Содержание |
| 1 |
КПД определен при линейной нагрузке 100% для входного напряжения 13 В / 26 В / 52 В. |
| 2 |
Стабилизация выходного напряжения и THD определены при линейной нагрузке 100% для входного напряжения 13 В / 26 В / 52 В. |
| 3 |
Допуск значения входного напряжения зависит от исполнения: для моделей 112/212 — ±0,5 В; для 124/224 — ±1 В; для 148/248 — ±2 В. |
| 4 |
Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 5 |
Снижение допустимой мощности по температуре окружающей среды составляет 3,5°C на каждые 1000 м для исполнений без вентилятора и 5°C на каждые 1000 м для исполнений с вентилятором при высоте эксплуатации свыше 2000 м. |
| 6 |
Исполнение F доступно только для варианта 60 Гц. |
